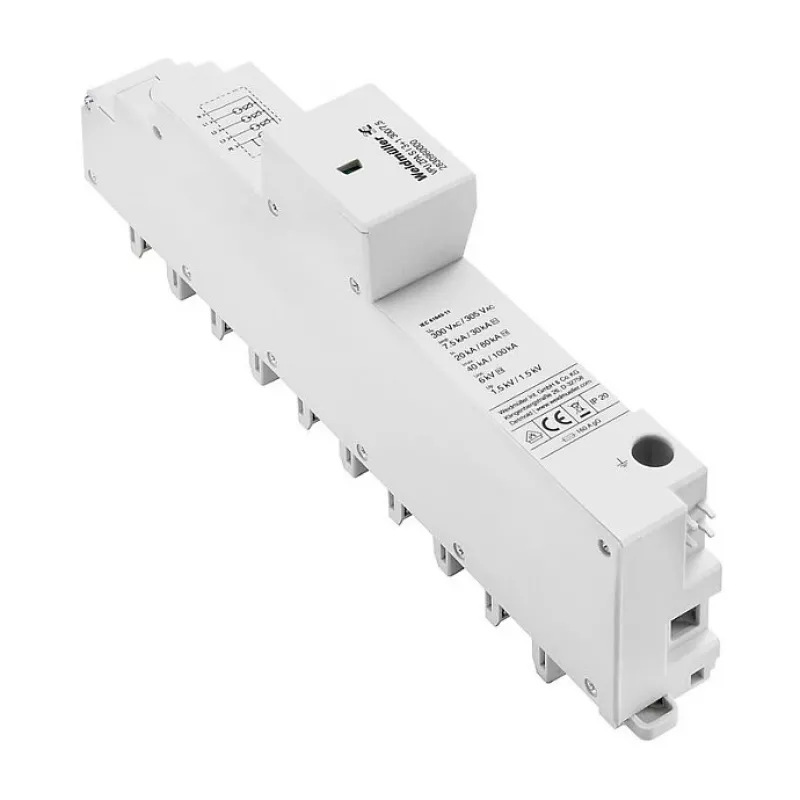

Weidmüller VPU ZPA S I 3+1 300/7.5 1. tipa pārsprieguma aizsardzības ierīce

Vai esat gatavs tam, ka zibens spēriens vai komutācijas pārspriegums var iznīcināt jūsu dārgo tehniku vienā mirklī? Šis Weidmüller aizsargs ir jūsu pirmā aizsardzības līnija, kas uzņem triecienu un neļauj tam sasniegt jūsu iekārtas.

Kam tas paredzēts

Šis 1. tipa (B klases) pārsprieguma aizsargs ir domāts uzstādīšanai pie ēkas ieejas sadales skapī vai galvenajā sadales tīklā. Tas ir piemērots rūpnieciskām un komerciālām ēkām, kā arī privātmājām ar TN-S vai TT sistēmu, kur nepieciešama aizsardzība pret tiešu zibens spērienu un lieliem pārspriegumiem.

Galvenās priekšrocības

• Liela novadīšanas spēja: 7.5 kA uz polu (10/350 µs) un 30 kA kopējais impulsa strāvas lielums
• Zems aizsardzības līmenis ≤ 1.5 kV – efektīvi pasargā jutīgas iekārtas
• Ātra reakcija: mazāk nekā 25 ns
• Vizuāls statusa indikators (zaļš/sarkans) – viegli pārbaudīt darbību
• Plašs darba temperatūras diapazons no -40 °C līdz +80 °C
• Kompakts stiprinājums uz DIN sliedes TS 35
• Izturīgs termoplastiskais korpuss ar UL 94 V-0 ugunsdrošības klasi

Tehniskie parametri

• SPD tips: 1. tips (I klase) saskaņā ar IEC/EN 61643-11
• Polu skaits: 3+1 (TN-S, TT sistēmām)
• Maksimālais nepārtrauktas darba spriegums (Uc): 300 V AC
• Impulsa strāva (Iimp) uz polu: 7.5 kA (10/350 µs)
• Kopējā impulsa strāva (Iimp kopā): 30 kA (10/350 µs)
• Aizsardzības sprieguma līmenis (Up): ≤ 1.5 kV
• Reakcijas laiks: < 25 ns
• Aizsardzības tehnoloģija: augstas veiktspējas dzirksteļu sprauga
• Stiprinājums: DIN sliede TS 35
• Savienojums: skrūvju spailes
• Vada šķērsgriezums: 1.5 - 35 mm² (ciets), 1.5 - 25 mm² (elastīgs)
• Maksimālais rezerves drošinātājs: 315 A gG
• Darba temperatūra: -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Statusa indikācija: vizuāla (zaļš/sarkans)
• Korpusa materiāls: termoplasts (UL 94 V-0)
• Standarti: IEC 61643-11, EN 61643-11

Kā uzstādīt

Uzstādiet aizsargu uz DIN sliedes TS 35, pievienojiet fāzes un neitrāles vadus pie attiecīgajiem spailēm, ievērojot norādīto šķērsgriezumu. Pārliecinieties, ka aizsargs ir iezemēts. Pēc uzstādīšanas pārbaudiet statusa indikatoru – tam jābūt zaļam.

Mūsu vērtējums

Kritiskās instalācijās, kur dīkstāve nav pieļaujama, šis Weidmüller pārsprieguma aizsargs nodrošina izcilu veiktspēju un uzticamību. Tā lielā novadīšanas spēja un ātrā reakcija padara to par ideālu pirmo aizsardzības līniju pret zibens izraisītiem pārspriegumiem, garantējot pievienoto iekārtu ilgmūžību.
