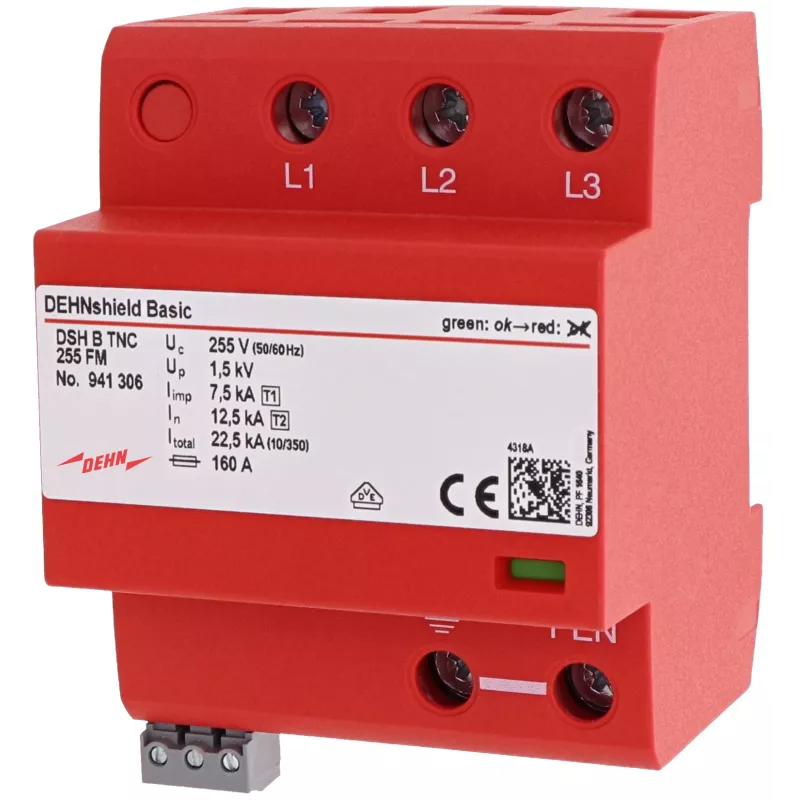

DEHN DSH B TNC 255 FM 1+2 tipa kombinētais pārsprieguma aizsargs TN-C sistēmām, 3 polu, 255 V AC, 25 kA (10/350 µs), ar tālvadības signalizāciju 941306

Ja elektroinstalācija atrodas TN-C tīklā un tai nepieciešama aizsardzība pret zibens izlādes radītiem pārspriegumiem, DEHN DSH B TNC 255 FM nodrošina gan lielu izlādes jaudu, gan sekojošās strāvas dzēšanu. Šis 1+2 tipa kombinētais pārsprieguma aizsargs ir paredzēts tieši šādam uzdevumam – tā kopējā zibens impulsa strāva sasniedz 100 kA (10/350 µs), un aizsardzības līmenis ir ≤ 1,5 kV.

Kam paredzēts

Ierīce paredzēta elektroinženieriem, sadalņu montētājiem un objektu apsaimniekotājiem, kuri atbild par zibensaizsardzību zemsprieguma patērētāju instalācijās. Tā piemērota TN-C sistēmām ar nominālo spriegumu 230/400 V AC un uzstādāma uz zibensaizsardzības zonu 0 un 1 robežas vai galvenajā sadalnē.

Galvenās iezīmes

• 1+2 tipa kombinētais pārsprieguma aizsargs saskaņā ar EN 61643-11 / IEC 61643-11
• Paredzēts TN-C tīkla sistēmām (3 polu, bez neitrāles)
• Maksimālais pastāvīgais darba spriegums U_C: 255 V AC
• Zibens impulsa strāva I_imp: 25 kA uz polu (10/350 µs), kopā 100 kA
• Nominālā izlādes strāva I_n: 25 kA (8/20 µs)
• Aizsardzības līmenis U_p: ≤ 1,5 kV
• Sekojošās strāvas dzēšanas spēja I_fi: 50 kA rms
• Īsslēguma noturība I_SCCR: 50 kA rms ar maks. aizsargdrošinātāju 315 A gL/gG
• Reakcijas laiks t_A: < 100 ns
• Bezpotenciāla tālvadības signalizācijas kontakts (pārslēgs) statusa kontrolei
• Montāža uz 35 mm DIN sliedes, IP20 aizsardzība, termoplasta korpuss UL 94 V-0
• Darba temperatūras diapazons: no -40 °C līdz +80 °C

Specifikācijas

• Zīmols: DEHN
• Modelis: DSH B TNC 255 FM
• MPN: 941306
• EAN: 4013364328068
• SPD tips: 1+2 tipa kombinētais pārsprieguma aizsargs
• Tīkla sistēma: TN-C
• Nominālais spriegums U_N: 230/400 V AC
• Maksimālais pastāvīgais darba spriegums U_C: 255 V AC
• Zibens impulsa strāva I_imp (10/350 µs): 25 kA uz polu, 100 kA kopā
• Nominālā izlādes strāva I_n (8/20 µs): 25 kA
• Aizsardzības līmenis U_p: ≤ 1,5 kV
• Sekojošās strāvas dzēšanas spēja I_fi: 50 kA rms
• Īsslēguma noturība I_SCCR: 50 kA rms
• Maks. aizsargdrošinātājs: 315 A gL/gG
• Reakcijas laiks t_A: < 100 ns
• Polu skaits: 3
• Tālvadības signalizācijas kontakts: Jā (bezpotenciāla pārslēgšana)
• Montāža: 35 mm DIN sliede
• Aizsardzības pakāpe: IP20
• Korpusa materiāls: termoplasts, UL 94 V-0
• Darba temperatūras diapazons: no -40 °C līdz +80 °C

Kā lietot

Uzstādiet aizsargu pēc iespējas tuvāk ievadam un turiet savienojuma vadus pēc iespējas īsākus. Tālvadības signalizācijas kontaktu var pieslēgt monitoringa sistēmai, lai saņemtu brīdinājumu, kad aizsargmodulis ir jānomaina.

Padoms: pirms montāžas pārliecinieties, ka tīkls ir TN-C un nominālais spriegums atbilst 230/400 V AC. Regulāri pārbaudiet aizsarga statusu, jo pēc zibens izlādes modulis var būt jāmaina.
