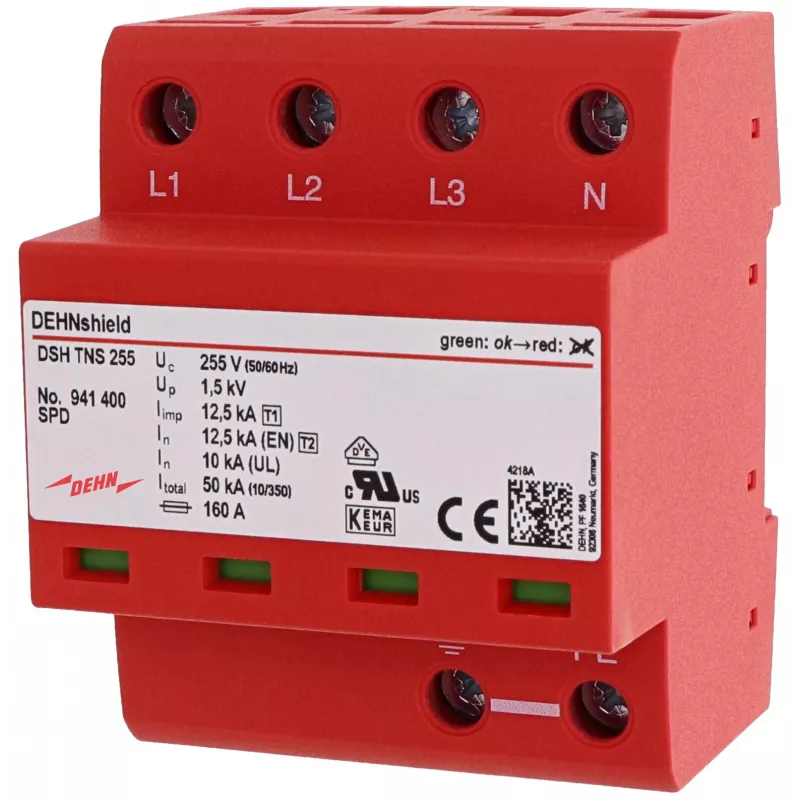

DEHN DSH TNS 255 Type 1+2 kombinētais pārsprieguma aizsargs TN-S sistēmām

Kad zibens spēriens vai komutācijas pārspriegums ietriecas elektrotīklā, jutīgās iekārtas var sadegt sekundes daļā. Ar DEHN DSH TNS 255 jūs iegūstat kombinētu Type 1+2 pārsprieguma aizsardzības ierīci, kas paredzēta trīsfāžu TN-S sistēmām un nodrošina stabilu aizsardzību gan pie ēkas ieejas, gan sadales skapjos. Šī ierīce apvieno lielu impulsa strāvas novadīšanas spēju ar zemu aizsardzības līmeni, tādējādi garantējot nepārtrauktu pieslēgto iekārtu darbību.

Kam tā paredzēta

Elektriķiem, sadales skapju montētājiem un objektu pārvaldniekiem, kuriem nepieciešama uzticama pārsprieguma aizsardzība rūpnieciskajās iekārtās, komercēkās vai infrastruktūrā ar TN-S zemējuma sistēmu. Tā ir piemērota gan jaunām instalācijām, gan modernizācijai, kur vieta ir ierobežota un nepieciešams kompakts, uz DIN sliedes montējams risinājums.

Galvenās priekšrocības

• Kombinēta Type 1+2 ierīce saskaņā ar IEC/EN 61643-11 TN-S sistēmām (3 fāzes, 5 vadi).
• Liela impulsa strāvas novadīšanas spēja: 7 kA (10/350 µs) katram ceļam L-N un N-PE.
• Nominālā izlādes strāva 20 kA (8/20 µs) un sekojošās strāvas dzēšanas spēja 50 kA rms.
• Zems aizsardzības līmenis ≤ 1,5 kV, kas efektīvi pasargā lejupējās iekārtas.
• Kompakts 4 moduļu (4 TE) dizains montāžai uz 35 mm DIN sliedes, ar sarkanu termoplastmasas korpusu (UL 94 V-0).
• Plašs darba temperatūras diapazons no -40 °C līdz +80 °C.
• Īssavienojuma noturība 50 kA rms ar maksimālo rezerves drošinātāju 160 A gG (drošinātājs nav iebūvēts).

Tehniskie parametri

• SPD tips: Type 1 + Type 2 kombinētais aizsargs
• Tīkla sistēma: TN-S (3 fāzes, 5 vadi)
• Nominālais spriegums (U_N): 230 / 400 V AC
• Maksimālais nepārtrauktais darba spriegums (U_C): 255 V AC
• Nominālā izlādes strāva (I_n) (8/20 µs): 20 kA (L-N / N-PE)
• Impulsa strāva (I_imp) (10/350 µs): 7 kA (L-N / N-PE)
• Aizsardzības līmenis (U_p): ≤ 1,5 kV (L-N / N-PE)
• Sekojošās strāvas dzēšanas spēja (I_fi): 50 kA rms
• Reakcijas laiks (t_A): ≤ 100 ns
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Montāža: 35 mm DIN sliede
• Moduļu skaits: 4 TE (4 x 17,5 mm)
• Īssavienojuma noturība (I_SCCR): 50 kA rms (ar maksimālo rezerves drošinātāju)
• Maksimālais rezerves drošinātājs: 160 A gG
• Aizsardzības pakāpe: IP20
• Korpusa materiāls: termoplastmasa, sarkana, UL 94 V-0
• Atbilstība standartiem: IEC 61643-11 / EN 61643-11
• Iebūvēts rezerves drošinātājs: Nē

Ieteikumi lietošanai

Lai nodrošinātu optimālu aizsardzību, uzstādiet DSH TNS 255 pēc iespējas tuvāk ēkas elektropievades punktam vai sadales skapī. Vienmēr saskaņojiet ar augšējām un apakšējām pārsprieguma aizsardzības ierīcēm, lai izveidotu pilnīgu aizsardzības koncepciju. Pārliecinieties, ka maksimālais rezerves drošinātāja stiprums netiek pārsniegts, lai saglabātu īssavienojuma noturību.
