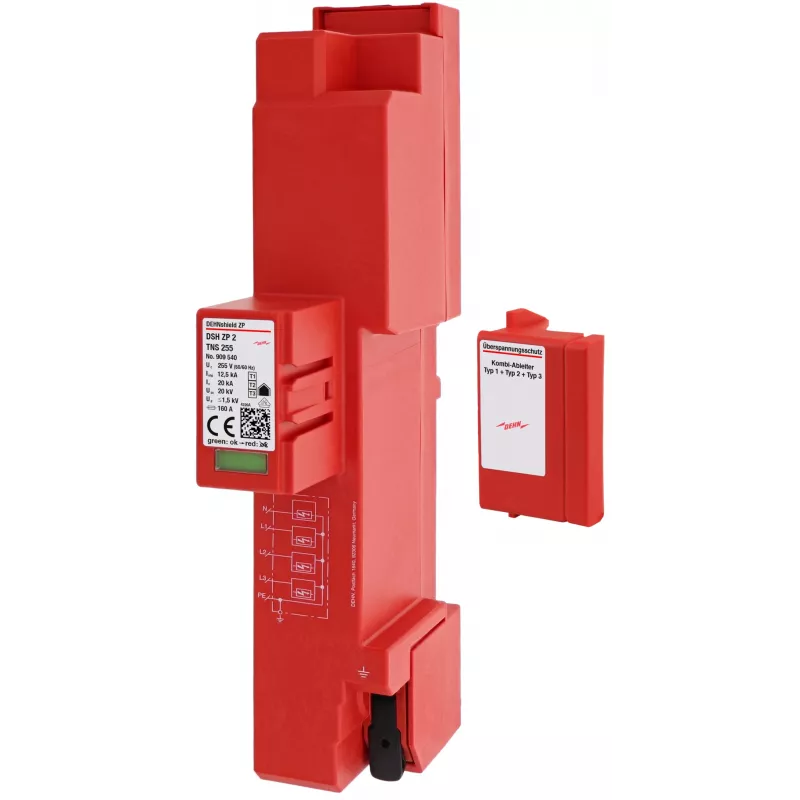

DEHN DSH ZP 2 TNS 255 kombinētais zibens strāvas un pārsprieguma aizsargs Type 1+2 DEHNshield ZP 2 909540

Ja sadales skapī trūkst vietas, bet nepieciešama maksimāla aizsardzība pret zibens izlādi un pārslēgšanas pārspriegumiem, DEHNshield ZP 2 TNS 255 ir risinājums. Tas aizņem tikai 4 moduļu platumu (72 mm) uz 35 mm DIN sliedes, tāpēc to var uzstādīt arī šauros sadalītājos.

Galvenās priekšrocības

• Apvieno 1. un 2. tipa aizsardzību vienā ierīcē – nav nepieciešami atsevišķi zibens strāvas un pārsprieguma aizsargi.
• Dzirksteļu tehnoloģija (RADAX Flow) nodrošina uzticamu sekojošās strāvas dzēšanu bez iebūvēta drošinātāja, samazinot apkopes izmaksas.
• Augsta izlādes jauda: zibens impulsa strāva līdz 7 kA uz polu (10/350 µs) un nominālā izlādes strāva 20 kA (8/20 µs).
• Kompakts 4 polu (3+1) izpildījums TNS tīkliem (3 fāzes + neitrāls + zemējums).
• Piemērots gan dzīvojamo, gan komerciālo ēku galvenajiem sadalītājiem, industriālajām vadības sistēmām, kā arī fotoelementu un elektromobiļu uzlādes infrastruktūrai.

Tehniskie dati

• SPD tips: kombinētais zibens strāvas un pārsprieguma aizsargs
• SPD klase: Type 1 + Type 2
• Tīkla konfigurācija: TNS
• Maksimālais pastāvīgais darba spriegums (Uc): 255 V AC
• Nominālā izlādes strāva (In) (8/20 µs): 20 kA (L-N, N-PE)
• Zibens impulsa strāva (Iimp) (10/350 µs): 7 kA (L-N, N-PE)
• Kopējā zibens impulsa strāva (Iimp total): 21 kA
• Aizsardzības līmenis (Up): ≤ 1,5 kV
• Sekojošās strāvas dzēšanas spēja (Ifi): 50 kA rms
• Īsslēguma noturība (Isccr): 50 kA rms
• Reakcijas laiks (tA): < 100 ns
• Polu skaits: 4 (3+1)
• Montāža: 35 mm DIN sliede
• Moduļa platums: 4 TE (72 mm)
• Darba temperatūras diapazons: -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Atbilstība standartiem: IEC 61643-11 / EN 61643-11
• Iebūvēts rezerves drošinātājs: nav (nepieciešams ārējais)

Kam piemērots

Elektriķiem un sadales skapju montētājiem, kuri uzstāda aizsardzību trīsfāžu TNS tīklos. Ideāli piemērots objektiem, kur nepieciešama gan zibens, gan pārsprieguma aizsardzība vienā ierīcē – no privātmājām līdz ražošanas iekārtām.

Kā lietot

Uzstādiet uz 35 mm DIN sliedes sadales skapī. Pievienojiet atbilstoši TNS shēmai: fāzes vadus, neitrālo un zemējuma vadītāju. Pārliecinieties, ka tīkla spriegums nepārsniedz 255 V AC. Ierīcei nav iebūvēta drošinātāja, tāpēc nepieciešams ārējais aizsardzības drošinātājs atbilstoši ražotāja norādījumiem.

Padoms: pirms uzstādīšanas vienmēr pārbaudiet, vai sadales tīkls ir TNS tipa. Ja nepieciešama aizsardzība citiem tīkla veidiem, izvēlieties citu DEHNshield modeli. Regulāri pārbaudiet aizsarga stāvokli – ja indikators ir mainījis krāsu, ierīce ir jāaizstāj.
