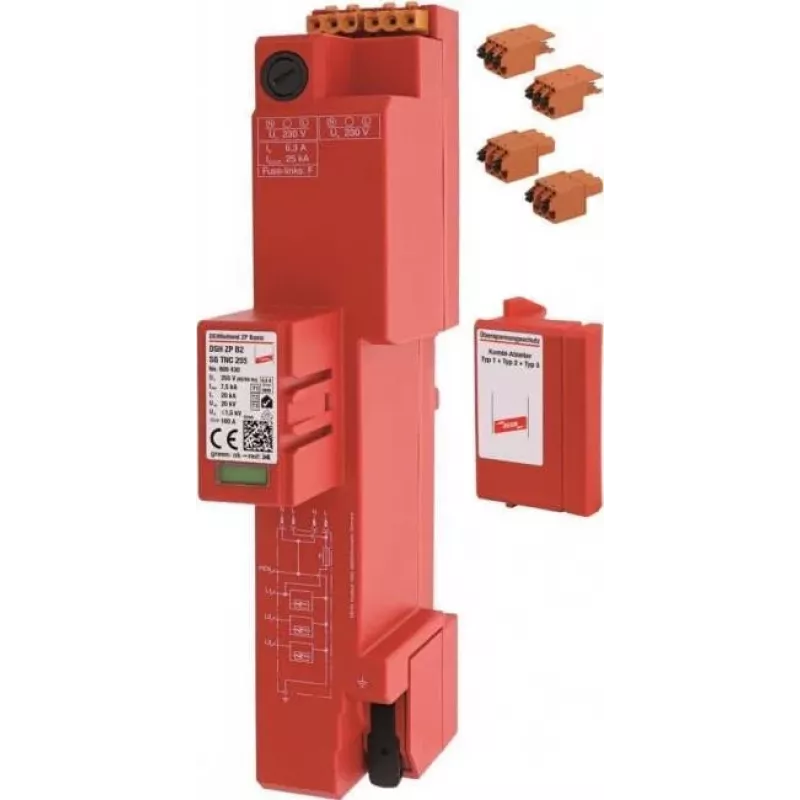

DEHN DSH ZP B2 SG TNC 255 kombinētais zibens strāvas un pārsprieguma aizsargs Type 1+2 DEHNshield ZP 909430

Kopējā zibens impulss strāva 50 kA (10/350 µs) uz vienu fāzi – šis ir viens no jaudīgākajiem rādītājiem kombinētajā aizsargā, ko var uzstādīt uz 35 mm DIN sliedes. DEHNshield ZP 909430 apvieno 1. un 2. tipa aizsardzību vienā kompaktā modulī, tāpēc nav nepieciešami atsevišķi zibens strāvas un pārsprieguma aizsargi.

Priekšrocības

Ierīce paredzēta TN-C sistēmām un nodrošina zema līmeņa aizsardzību – sprieguma aizsardzības līmenis ≤1,5 kV. Tas nozīmē, ka jutīgas iekārtas, piemēram, vadības bloki, datori un telekomunikāciju aparatūra, ir pasargāti no bojājumiem pat tieša zibens spēriena laikā. Augstā sekojošās strāvas dzēšanas spēja 50 kA rms ļauj aizsargu droši lietot arī vietās ar lielu īsslēguma strāvu. Korpusa materiāls ir termoplasts, kas atbilst UL 94 V-0 degšanas klasei, un tas ir izturīgs pret uguni. Darbības temperatūras diapazons no -40 °C līdz +80 °C padara to piemērotu gan aukstiem, gan karstiem klimatiskajiem apstākļiem.

Kam piemērots

• TN-C barošanas sistēmām
• Galvenajiem sadales un apakšsadales skapjiem
• Rūpniecības objektiem, komerciālām ēkām un infrastruktūras projektiem
• Elektroinstalāciju aizsardzībai pret tiešiem zibens spērieniem un pārspriegumiem

Galvenie tehniskie dati

• SPD tips: kombinētais zibens strāvas un pārsprieguma aizsargs Type 1+2
• Tīkla sistēma: TN-C
• Maksimālais pastāvīgais darba spriegums (Uc): 255 V AC
• Zibens impulsa strāva (Iimp) uz polu: 25 kA (10/350 µs)
• Kopējā zibens impulsa strāva (Iimp total): 50 kA (10/350 µs)
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): ≤1,5 kV
• Sekojošās strāvas dzēšanas spēja (Ifi): 50 kA rms
• Reakcijas laiks (tA): ≤100 ns
• Maksimālais rezerves drošinātājs: 315 A gL/gG
• Īsslēguma izturība: 50 kA rms
• Montāža: 35 mm DIN sliede, 2,5 moduļi
• Aizsardzības pakāpe: IP20
• Korpusa materiāls: termoplasts, sarkans, UL 94 V-0
• Darbības temperatūras diapazons: no -40 °C līdz +80 °C

Kā lietot

Uzstādiet DEHNshield ZP 909430 pie TN-C sistēmas ievada, galvenajā sadales skapī. Pārliecinieties, ka rezerves drošinātājs nepārsniedz 315 A gL/gG. Ierīce aizņem 2,5 moduļus uz 35 mm DIN sliedes. Pēc uzstādīšanas pārbaudiet, vai aizsargs ir pareizi koordinēts ar citām pārsprieguma aizsardzības ierīcēm lejup pa līniju.

Ieteikumi

Lai nodrošinātu optimālu aizsardzību, uzstādiet DEHNshield ZP tieši pie ēkas ievada TN-C sistēmās. Regulāri pārbaudiet aizsarga stāvokli – ja indikators ir mainījis krāsu, ierīce ir jānomaina. Neaizmirstiet, ka arī citām jutīgām iekārtām var būt nepieciešami papildu 2. vai 3. tipa aizsargi.
