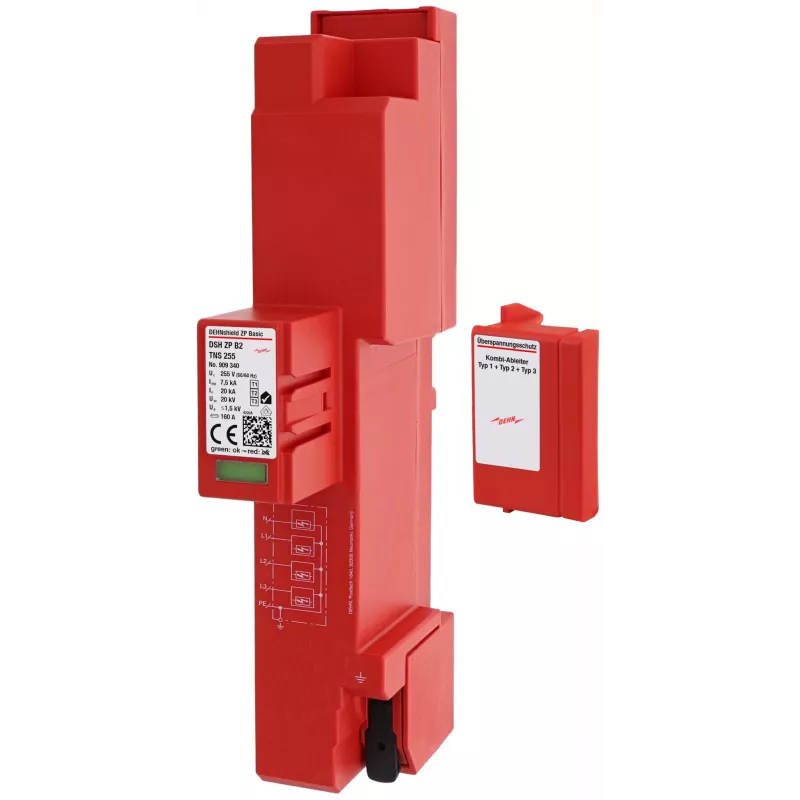

DEHN DSH ZP B2 TNS 255 apvienotais zibens strāvas un pārsprieguma aizsargs Type 1+2 DEHNshield ZP 909330 (909340)

Zibens impulsa strāva līdz 12,5 kA uz polu un kopā 50 kA – šis ir viens no jaudīgākajiem apvienotajiem aizsargiem, ko var ievietot standarta sadales skapī. DEHNshield ZP 909330 (909340) apvieno Type 1 un Type 2 pārsprieguma aizsardzību vienā kompaktā 4 moduļu korpusā, tāpēc nav nepieciešami atsevišķi zibens un pārsprieguma aizsargi.

Galvenās priekšrocības

• Apvienota Type 1 + Type 2 aizsardzība – viens risinājums divu vietā
• Paredzēts TN-S tīkla sistēmām
• Zibens impulsa strāva: 12,5 kA uz polu, 50 kA kopā
• Pārsprieguma aizsardzības līmenis ≤ 1,5 kV
• Sekojošās strāvas dzēšanas spēja 50 kA rms
• Īsslēguma noturība 50 kA rms
• 4 polu (3P+N), 4 moduļu platums (72 mm)
• Montāža uz 35 mm DIN sliedes
• Darba temperatūra no -40 °C līdz +80 °C
• Korpuss: sarkans termoplasts

Kam piemērots

Šis aizsargs ir domāts elektriķiem un uzņēmumiem, kas uzstāda zibensaizsardzību ēku galvenajos sadales skapjos. Tas aizsargā elektroinstalāciju no tiešiem zibens spērieniem un pārspriegumiem, kas var sabojāt dārgas iekārtas. Piemērots gan jaunbūvēm, gan esošu sistēmu modernizācijai, kur nepieciešama augsta drošības pakāpe.

Kā lietot

Uzstādiet DEHNshield ZP galvenajā sadales skapī uz 35 mm DIN sliedes. Pievienojiet atbilstoši TN-S sistēmas shēmai. Ierīce darbojas klusi un normālos apstākļos neprasa apkopi. Pēc montāžas pārbaudiet, vai visi savienojumi ir droši un atbilst vietējiem noteikumiem.

Pilna specifikācija

• Produkta veids: apvienotais zibens strāvas un pārsprieguma aizsargs
• SPD tips: Type 1 + Type 2
• Tīkla sistēma: TN-S
• Nominālais spriegums (Un): 230 / 400 V AC
• Maksimālais pastāvīgais darba spriegums (Uc): 255 V AC
• Zibens impulsa strāva (Iimp): 12,5 kA (10/350 µs) uz polu, 50 kA kopā
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 50 kA (8/20 µs)
• Pārsprieguma aizsardzības līmenis (Up): ≤ 1,5 kV
• Sekojošās strāvas dzēšanas spēja (Ifi): 50 kA rms
• Īsslēguma noturība (Isccr): 50 kA rms
• Polu skaits: 4-polu (3P+N)
• Montāžas veids: 35 mm DIN sliede
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Aizsardzības pakāpe: IP20
• Atbilstība standartiem: IEC 61643-11, EN 61643-11
• Tālvadības signalizācijas kontakts: Nav
• Korpusa materiāls: termoplasts, sarkans
• Moduļa platums: 4 moduļi (72 mm)

Nobeiguma piezīme

DEHN DSH ZP B2 TNS 255 nodrošina izturīgu pārsprieguma aizsardzību TN-S sistēmām, apvienojot augstu izlādes jaudu ar kompaktu dizainu. Pirms uzstādīšanas vienmēr pārbaudiet vietējos elektroinstalācijas noteikumus un, ja nepieciešams, konsultējieties ar sertificētu elektriķi.
