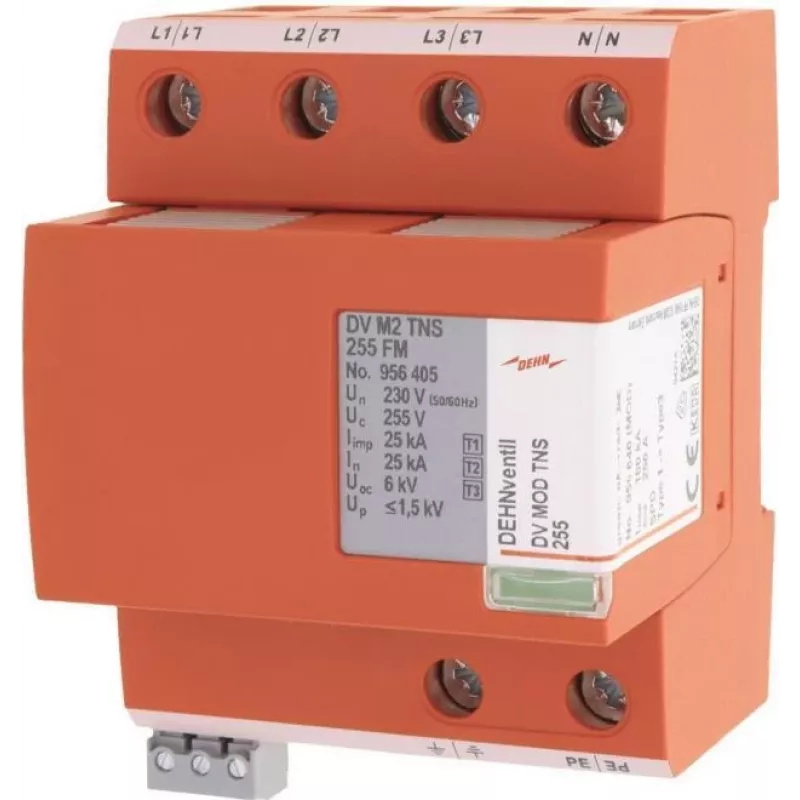

DEHN DV M2 TNS 255 FM Kombinētais pārsprieguma aizsargs Type 1+2+3, 4-polu, TN-S, 255 V 956405

Zibens izlādes un pārejošie pārspriegumi var vienā mirklī sabojāt dārgas elektroiekārtas. DEHN DV M2 TNS 255 FM apvieno 1., 2. un 3. tipa aizsardzību vienā ierīcē, tāpēc nav nepieciešami vairāki atsevišķi moduļi – ietaupāt vietu sadalnē un vienkāršojat uzstādīšanu.

Kāpēc izvēlēties šo aizsargu

• Trīs aizsardzības pakāpes vienā korpusā – mazāk komponentu, mazāk savienojumu, lielāka uzticamība.
• Augsta sekojošās strāvas dzēšanas spēja (50 kA rms) nodrošina drošu darbību pat smagos apstākļos.
• Zems aizsardzības līmenis (≤1,5 kV) efektīvi aizsargā jutīgas elektronikas ierīces.
• Tālvadības signalizācija ar beznosacījumu pārslēga kontaktu ļauj integrēt ēku vadības sistēmās un sekot līdzi aizsarga stāvoklim.
• Piemērots TN-S sistēmām – tieši tām, kas bieži sastopamas Latvijas dzīvojamās un komerciālās ēkās.

Kam piemērots

• Dzīvojamo un komerciālo ēku galvenajiem sadalņiem.
• Rūpnieciskām iekārtām ar TN-S zemējuma sistēmu.
• Jutīgu elektronisko iekārtu aizsardzībai pret zibens un komutācijas pārspriegumiem.

Galvenie tehniskie dati

• Maksimālais pieļaujamais darba spriegums: 255 V AC
• Nominālā izlādes strāva (8/20 µs): 20 kA
• Impulsa strāva (10/350 µs): 12,5 kA uz polu
• Sprieguma aizsardzības līmenis: ≤1,5 kV
• Sekojošās strāvas dzēšanas spēja: 50 kA rms
• Reakcijas laiks: <100 ns
• Darba temperatūras diapazons: no -40 °C līdz +80 °C
• Montāža: 35 mm DIN sliedei
• Aizsardzības pakāpe: IP20
• Korpusa materiāls: termoplasts, UL 94 V-0
• Maksimālais vadu šķērsgriezums (cietais vads): 35 mm²
• Īsslēguma izturība: 50 kA rms

Uzstādīšana un lietošana

Ierīce paredzēta montāžai uz 35 mm DIN sliedes. Uzstādiet to pie elektroapgādes ieejas, lai nodrošinātu visaptverošu aizsardzību visai elektroinstalācijai. Savienojumiem izmantojiet vadus ar šķērsgriezumu līdz 35 mm². Pēc uzstādīšanas pārbaudiet, vai tālvadības kontakts ir pareizi pievienots signalizācijas sistēmai.

Padoms: Lai nodrošinātu optimālu aizsardzību, koordinējiet šo ierīci ar lejupstraumes pārsprieguma aizsardzības ierīcēm (piemēram, 2. un 3. tipa aizsargiem atsevišķās līnijās). Regulāri pārbaudiet aizsarga stāvokļa indikāciju – ja tā norāda uz bojājumu, nekavējoties nomainiet moduli.
