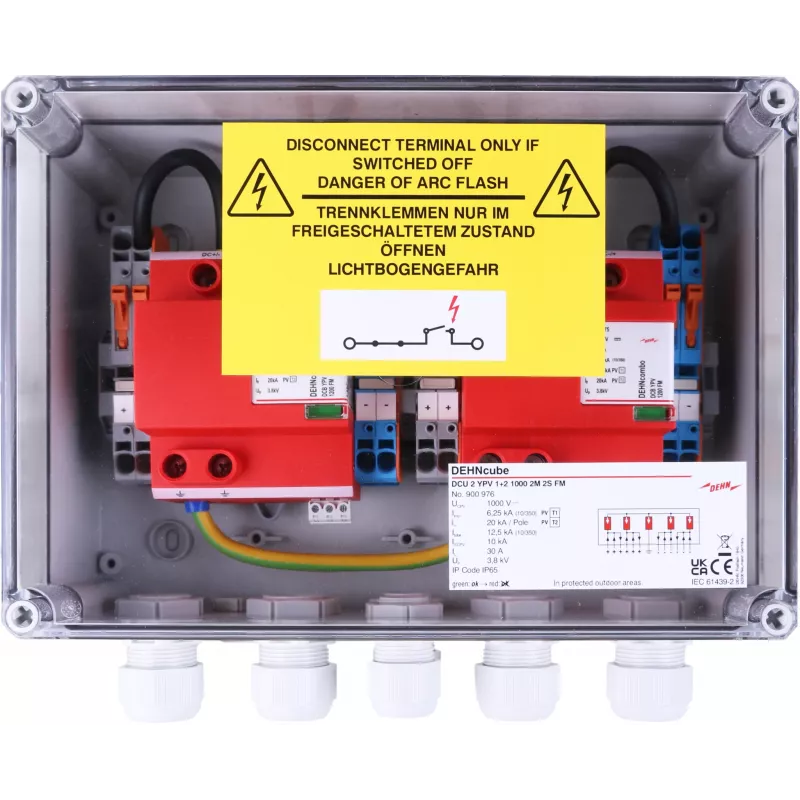

DEHN Generator Connection Box IP65, 2 MPPT, 2 virknes katrā MPPT, 1000 V DC (900976)

Kad saules paneļu sistēma sastāv no vairākām virknēm, to savienošana un aizsardzība pret pārspriegumu prasa īpašu uzmanību. DEHN Generator Connection Box (900976) ir risinājums, kas ļauj droši apvienot līdz pat četrām virknēm un nodrošina 2. tipa pārsprieguma aizsardzību, vienlaikus saglabājot IP65 aizsardzības pakāpi.

Kāpēc izvēlēties šo savienojumu kārbu

• Atbalsta līdz 1000 V DC sistēmas spriegumu, kas ir piemērots lielākajai daļai mūsdienu fotoelementu moduļu.
• Divi MPPT ieejas kanāli, katrā iespējams pieslēgt divas virknes (kopā 4 virknes).
• Iebūvēts 2. tipa pārsprieguma aizsargs ar nominālo izlādes strāvu 20 kA (8/20 µs), kas pasargā sistēmu no zibens izraisītiem pārspriegumiem.
• IP65 aizsardzība pret putekļiem un ūdens strūklām, nodrošinot uzticamu darbību arī ārpus telpām.
• UV izturīgs polikarbonāta korpuss, kas ilgstoši saglabā savas īpašības saules starojumā.
• Montāža pie sienas, savienojuma spailes līdz 16 mm².

Tehniskā specifikācija

• Produkta tips: DC savienojumu kārba / virkņu savienojumu kārba
• Pielietojums: fotoelementu (PV) sistēmas
• Maksimālais PV sistēmas spriegums (Ucpv): 1000 V DC
• MPPT ieeju skaits: 2
• Virknes uz vienu MPPT: 2 (kopā 4 virknes)
• Pārsprieguma aizsardzības ierīces (SPD) tips: 2. tips (EN 50539-11)
• Nominālā izlādes strāva (In): 20 kA (8/20 µs)
• Maksimālā izlādes strāva (Imax): 40 kA (8/20 µs)
• Sprieguma aizsardzības līmenis (Up): ≤ 4,0 kV
• Maksimālā īsslēguma strāva (Iscpv): 20 kA uz vienu virkni
• Darba temperatūras diapazons: no -40 °C līdz +60 °C
• Korpusa materiāls: UV izturīgs polikarbonāts
• Montāžas veids: pie sienas
• Savienojuma spailes: skrūvju spailes (līdz 16 mm²)
• Kabeļu ievadi: M20 / M25 kabeļu blīvslēgi
• Atbilstība standartiem: EN 50539-11, IEC 61439-2

Kam piemērota

Šī savienojumu kārba ir paredzēta saules enerģijas sistēmu uzstādītājiem un lietotājiem, kuri vēlas droši un organizēti savienot vairākas PV virknes. Tā ir īpaši noderīga vietās, kur nepieciešama aizsardzība pret zibens radītiem pārspriegumiem un apkārtējās vides ietekmi.

Lietošanas norādes

Pirms uzstādīšanas pārliecinieties, ka visi PV virkņu kabeļi ir atslēgti no sprieguma. Savienojiet virknes ar atbilstošajām skrūvju spailēm, ievērojot polaritāti. Izmantojiet M20 vai M25 kabeļu blīvslēgus, lai nodrošinātu IP65 aizsardzību. Pēc uzstādīšanas pārbaudiet, vai pārsprieguma aizsargs ir pareizi nostrādājis un vai visi savienojumi ir droši pievilkti.

Padoms: regulāri pārbaudiet pārsprieguma aizsardzības ierīces stāvokli – ja tā ir izlādējusies, nomainiet to, lai saglabātu aizsardzību pret pārspriegumiem.
