BNC ligzda RG-174 RG-316 krimpēšanai DeLOCK 90014

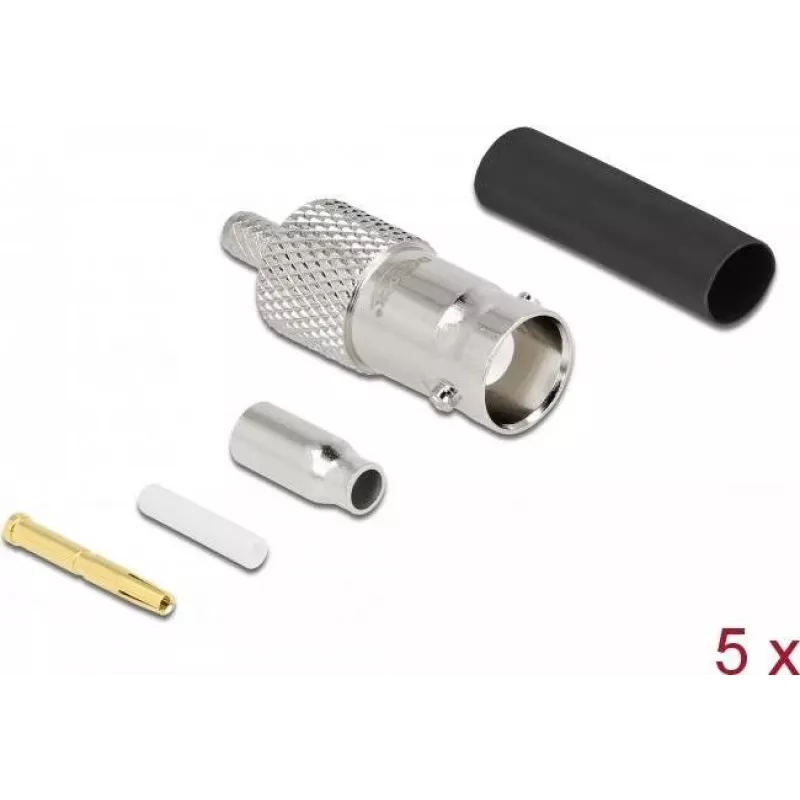

DeLOCK BNC ligzda ir paredzēta RG-174 un RG-316 kabeļu krimpēšanai. Šī RF savienotāja kontaktdaļas ir niķelētas, nodrošinot izturību pret koroziju un labu vadītspēju. Piegādes komplektā ir 5 gabali, kas ir ērti vairākiem savienojumiem.

Praktiski pielietojumi

• Radiofrekvenču iekārtu, piemēram, antenu un uztvērēju, pieslēgšanai.
• RG-174 un RG-316 kabeļu galos, lai izveidotu uzticamu BNC savienojumu.
• Darbos, kur nepieciešama kompakta un izturīga RF ligzda.

Galvenās specifikācijas

• Sieviešu BNC ligzda (female).
• Piemērota RG-174 un RG-316 kabeļiem.
• Krimpēšanas tipa savienotājs.
• Niķelēti kontakti.
• Izmēri: aptuveni 11,3 mm (platums) × 11,3 mm (augstums) × 30,3 mm (dziļums).
• Iepakojumā 5 gabali.

Lietošana

Noņemiet RG-174 vai RG-316 kabeļa ārējo apvalku, pinumu un dielektriķi atbilstoši ražotāja norādījumiem. Ievietojiet vadītāju un dielektriķi BNC ligzdā tā, lai centra kontakts un ārējā uzmava būtu pareizi novietoti, tad saspiediet ferruli, lai nostiprinātu savienojumu. Pirms pievienošanas RF iekārtai pārbaudiet mehānisko stabilitāti un nepārtrauktību.

Ieteikumi

Lai nodrošinātu uzticamu RF veiktspēju, izmantojiet pareizo krimpēšanas matricu RG-174 vai RG-316 kabelim un pārliecinieties, ka vadītāju virsmas ir tīras un bez oksīdiem. Neizmantotos savienotājus uzglabājiet sausā vietā, lai novērstu niķelēto kontaktu koroziju.
