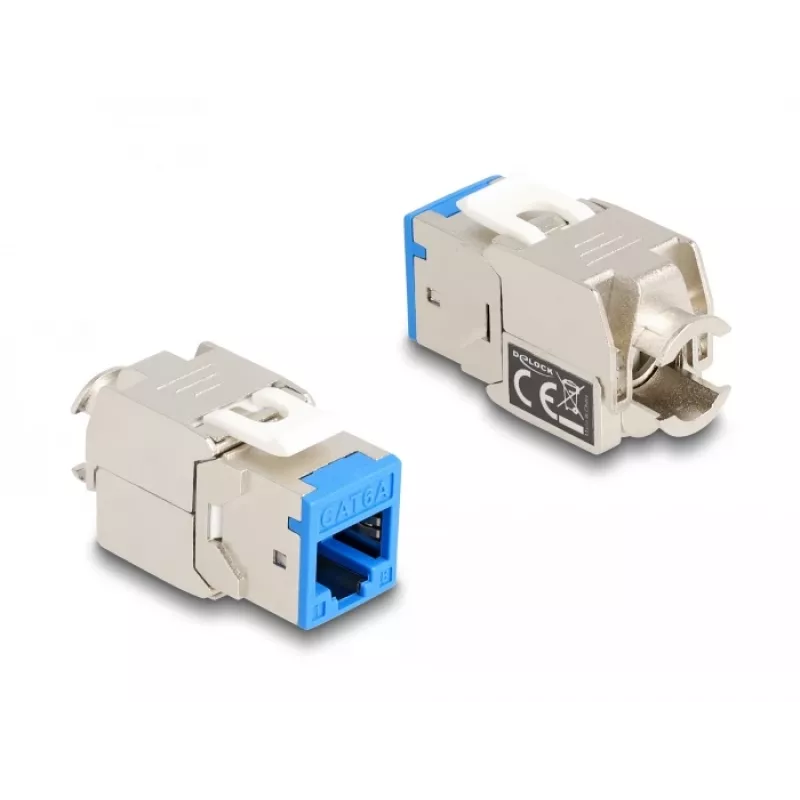

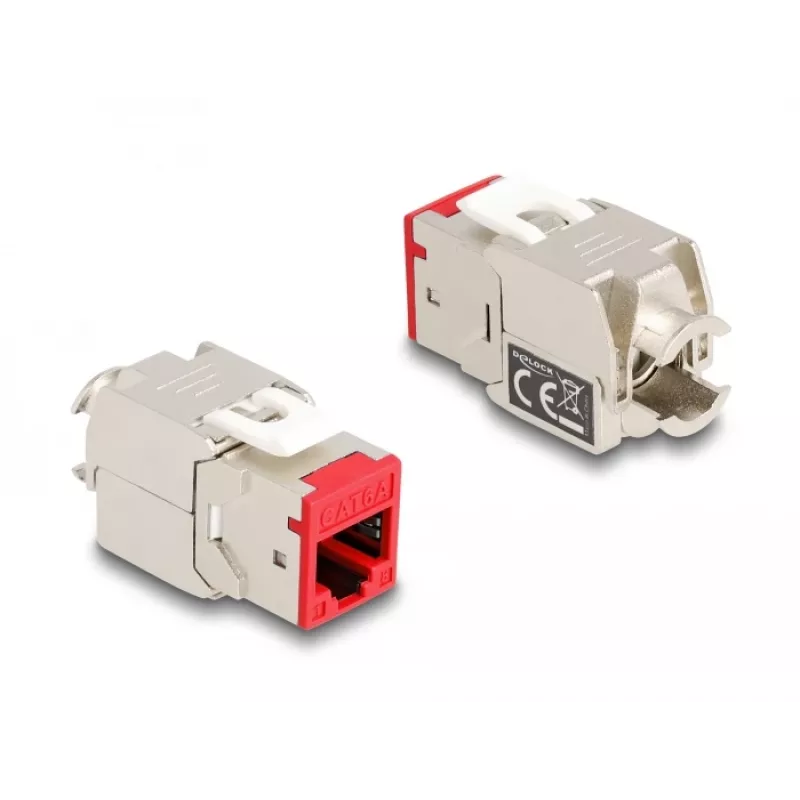

Delock Keystone modulis RJ-45 female uz LSA female STP CAT 6a, 8 gab. (pelēks, zils, dzeltens, sarkans, zaļš, oranžs, violets, neona dzeltens) 87896

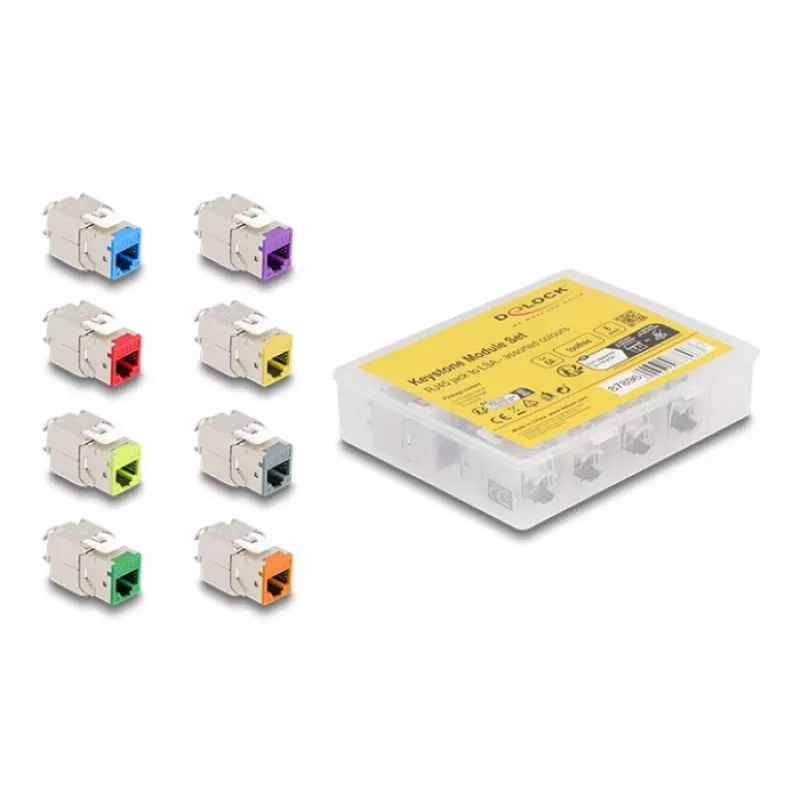

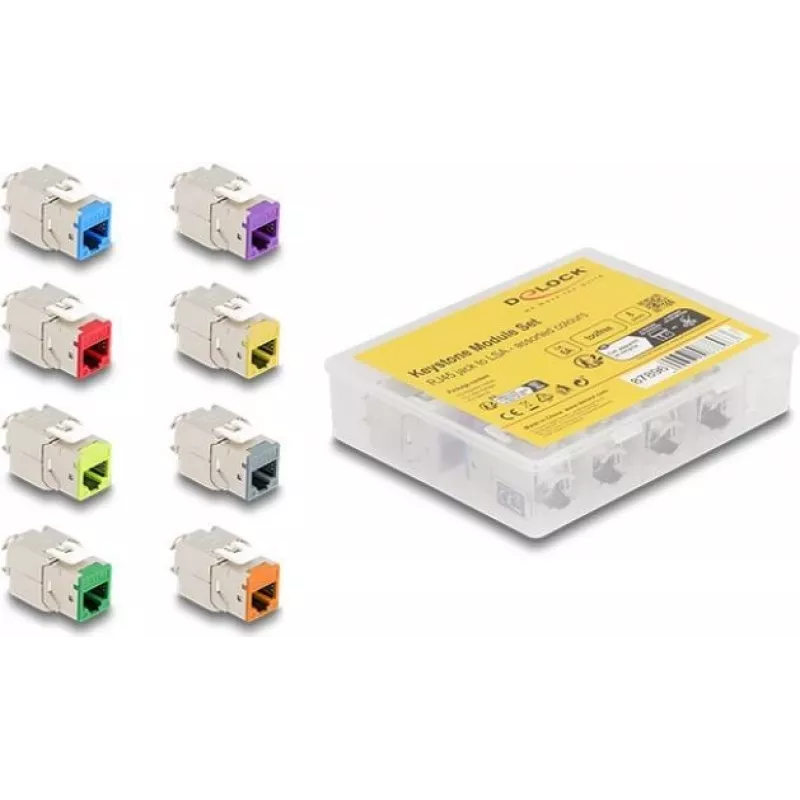

Ja veidojat strukturēto kabeļu sistēmu, katrs ports ir jāmarķē un jāaizsargā no traucējumiem. Šie Delock keystone moduļi nāk astoņos dažādos krāsu toņos – pelēkā, zilā, dzeltenā, sarkanā, zaļā, oranžā, violetā un neona dzeltenā –, tāpēc varat vienkārši kodēt portus pēc nozīmes, nevis līmēt uzlīmes.

Kas padara tos ērtus ikdienas darbā

• Atbalsta 10GBASE-T Ethernet ar 500 MHz joslas platumu – der gan mājas birojam, gan prasīgām datu pārraides sistēmām.
• STP ekranējums mazina elektromagnētiskos traucējumus, tāpēc signāls paliek stabils arī blakus barošanas blokiem vai citiem kabeļiem.
• LSA (IDC) termināļi ļauj pievienot kabeli bez speciāla instrumenta – vai ar parasto LSA instrumentu, ja vēlaties.
• Zelta pārklājuma kontakti laika gaitā oksidējas lēnāk un saglabā savienojuma kvalitāti.
• Iebūvēta atslodze novērš kabeļa izraušanu, tāpēc moduli var izmantot atkārtoti.

Kam piemērots

Šie moduļi ir domāti tiem, kas patstāvīgi veic tīkla instalācijas: patch paneļu komplektēšanai, sienas rozetēm un virsmas montāžas kārbām. Tie der gan 22–26 AWG viendzīslu, gan daudzdzīslu kabeļiem. Ja strādājat ar TIA/EIA 568 A vai B shēmu, moduļi atbalsta abas.

Galvenie tehniskie dati

• Savienotājs 1: RJ-45 female (8P8C)
• Savienotājs 2: LSA (IDC) female, 180° kabeļa ievads
• Kategorija: CAT 6a (ISO/IEC 11801, EN 50173-1, TIA/EIA-568B.2-10)
• Ekrānējums: STP
• Datu pārraides ātrums: līdz 10 Gbps
• Joslas platums: līdz 500 MHz
• Vadu biezums: 22–26 AWG viendzīslu vai daudzdzīslu
• Korpusa materiāls: ABS plastmasa
• Kontaktu pārklājums: zelts
• Iepakojumā: 8 moduļi
• Krāsas: pelēks, zils, dzeltens, sarkans, zaļš, oranžs, violets, neona dzeltens
• Forma: standarta keystone (14,5 mm × 16 mm)
• Savietojamība: keystone patch paneļi, sienas rozetes, virsmas montāžas kārbas

Kā lietot

Noņemiet ārējo kabeļa apvalku, atsedzot vadus. Ievietojiet tos atbilstošajos LSA termināļos pēc krāsu shēmas (A vai B). Ja nav LSA instrumenta, varat vadus iespiest arī ar piemērotu instrumentu – modulis ir paredzēts atkārtotai terminēšanai. Pēc tam vienkārši ievietojiet moduli patch panelī vai rozetē, līdz tas nofiksējas.

Padoms: ja veidojat lielāku instalāciju, izmantojiet krāsu kodējumu konsekventi – piemēram, zilo portiem pie datoriem, sarkano serveriem. Tā vēlāk būs daudz vieglāk atrast vajadzīgo kabeli. Un vienmēr pārbaudiet, vai izmantojat atbilstošu kabeļa kategoriju (CAT 6a), lai iegūtu pilnu 10 Gbps ātrumu.
