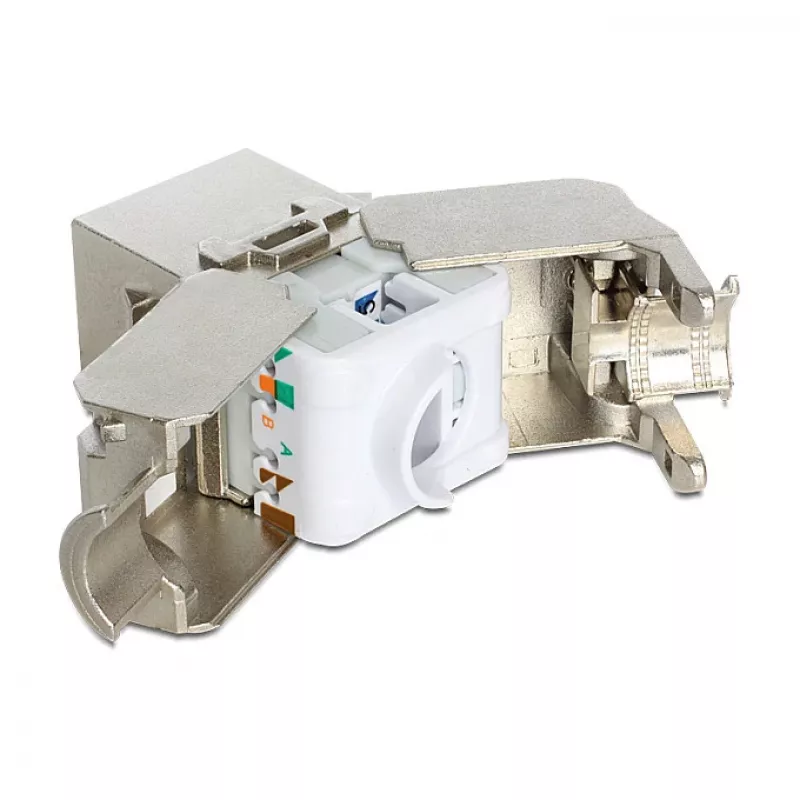

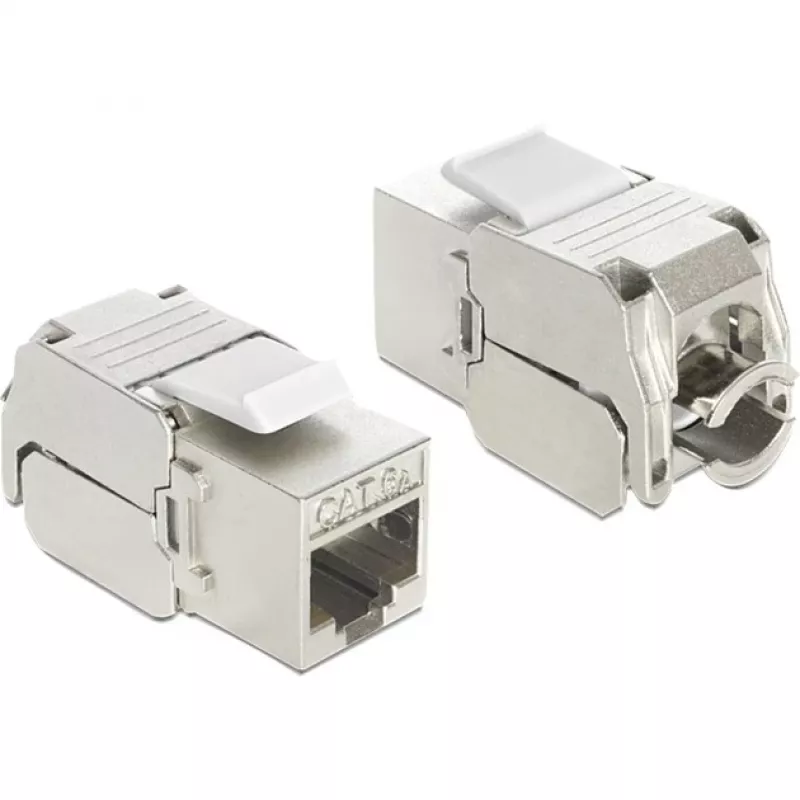

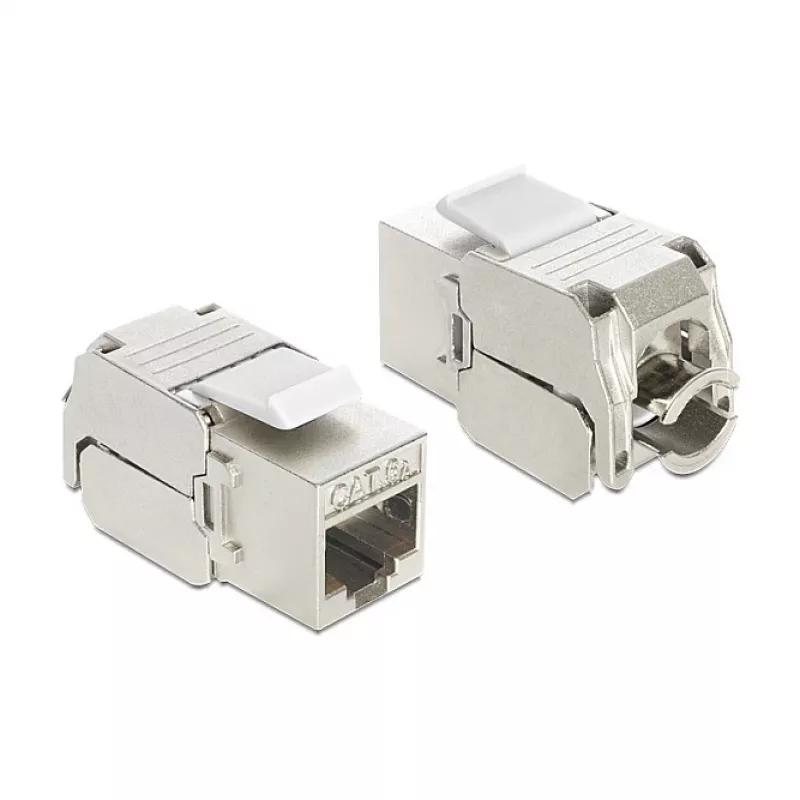

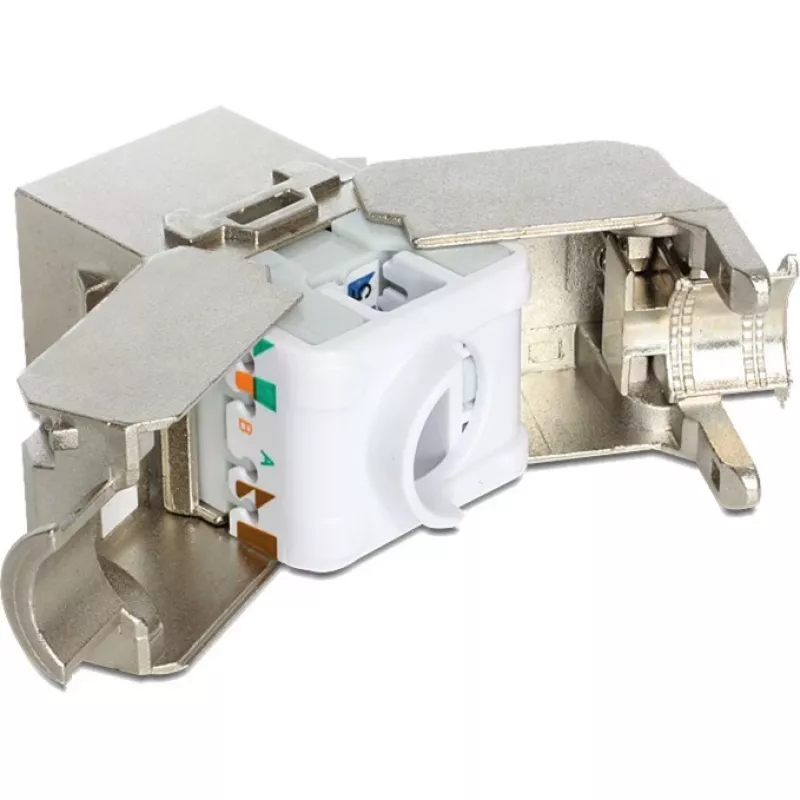

Delock Keystone modulis RJ45 (sieviete) uz LSA Cat.6A STP

Tīkla uzstādītājiem, kas strādā ar strukturēto kabeļu sistēmām, bieži nākas saskarties ar apjomīgiem un neuzticamiem savienojumiem, kas pasliktina veiktspēju liela ātruma vidēs. Delock Keystone modulis RJ45 (sieviete) uz LSA Cat.6A STP atrisina šo problēmu, piedāvājot kompaktu, ekranētu moduli, kas ātri un bez instrumentiem savieno cietos vai savītos tīkla kabeļus, nodrošinot konsekventu 10 Gigabit Ethernet veiktspēju.

Kam tas paredzēts

Šis modulis ir ideāli piemērots tīkla tehniķiem, sistēmu integratoriem un IT speciālistiem, kuri būvē vai uztur strukturētās kabeļu sistēmas birojos, datu centros vai rūpnieciskās vidēs. Tas ir piemērots arī pieredzējušiem DIY lietotājiem, kuri vēlas profesionāla līmeņa savienojumus sienas rozetēs, komutācijas paneļos vai virsmas montāžas kārbās.

Galvenās iezīmes

• RJ45 (sieviete) savienotājs priekšpusē, LSA (IDC) savienojums aizmugurē
• Atbalsta Cat.6A veiktspēju līdz 500 MHz un 10 Gigabit Ethernet
• Ekranēts (STP) dizains ar cinka presformas korpusu pret elektromagnētisko traucējumu aizsardzību
• LSA savienojums bez instrumentiem ātrai un uzticamai uzstādīšanai
• Saderīgs ar AWG 26–22 cietiem un savītiem vadītājiem
• Standarta keystone izmēri 19,2 x 14,9 mm universālai uzstādīšanai
• Zelta pārklājuma kontakti (50µ") nodrošina zemu kontaktu pretestību un korozijas izturību
• Atbalsta PoE, PoE+ un 4PPoE (PoE++) barošanas padevi

Specifikācijas

• Savienotāja tips (priekšā): RJ45 (sieviete)
• Savienojuma tips (aizmugurē): LSA (insulation displacement connector)
• Tīkla kategorija: Cat.6A
• Ekranējums: Ekranēts (STP/FTP)
• Pārraides ātrums: līdz 10 Gigabit Ethernet
• Pārraides frekvence: līdz 500 MHz
• Vadu standarts: TIA-568A/B (krāsu kodējums)
• Savienošanas metode: LSA bez instrumentiem
• Saderīgs kabeļa diametrs: AWG 26–22 (ciets un savīts)
• Keystone standarta izmēri: 19,2 x 14,9 mm
• Korpusa materiāls: cinka presforma
• Kontaktu pārklājums: zelta pārklājums (50µ")
• PoE atbalsts: PoE, PoE+, 4PPoE (PoE++)
• Darba temperatūra: -10 °C līdz 60 °C
• Atbilstības standarti: ISO/IEC 11801 Class EA, EN 50173-1
• Uzstādīšanas tips: iespraužams (snap-in)

Kā lietot

Noņemiet kabeļa apvalku, ievietojiet vadus atbilstoši krāsu kodējumam TIA-568A vai TIA-568B, pēc tam uzspiediet LSA kontaktus ar speciālu instrumentu vai vienkārši ar pirkstu (ja modulis to atļauj). Moduli iespraudiet standarta keystone atverē – tas derēs lielākajā daļā komutācijas paneļu, sienas rozetēs un virsmas kārbās.

Padomi

Lai sasniegtu labākos rezultātus, izmantojiet ekranētu Cat.6A kabeli un nodrošiniet pareizu ekranētās sistēmas iezemējumu. Moduļa izmēri 19,2 x 14,9 mm atbilst standarta keystone atverēm, tāpēc tas ir saderīgs ar lielāko daļu komutācijas paneļu, sienas rozešu un virsmas kārbu.
