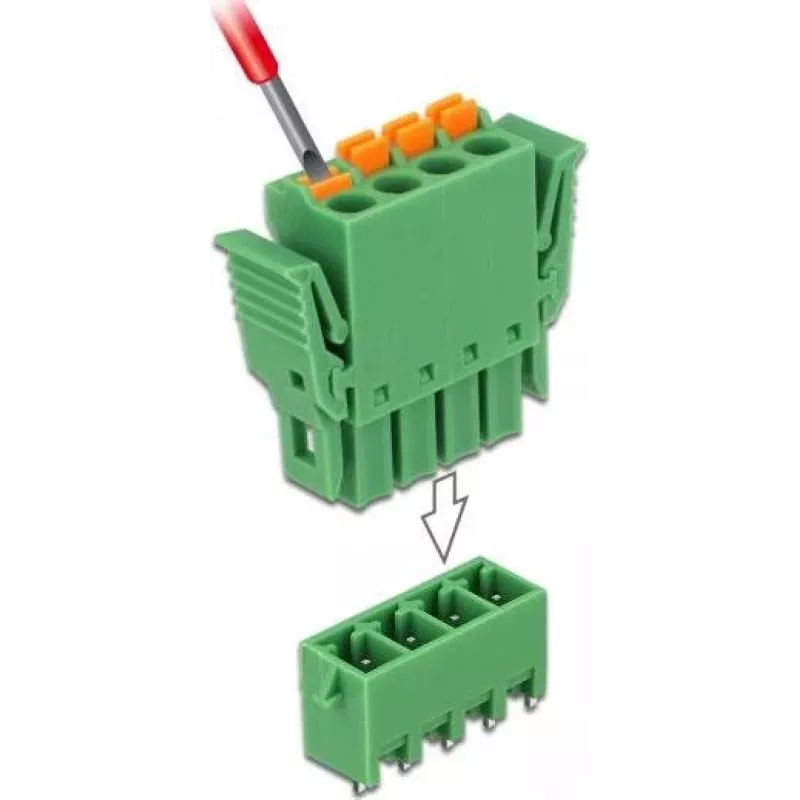

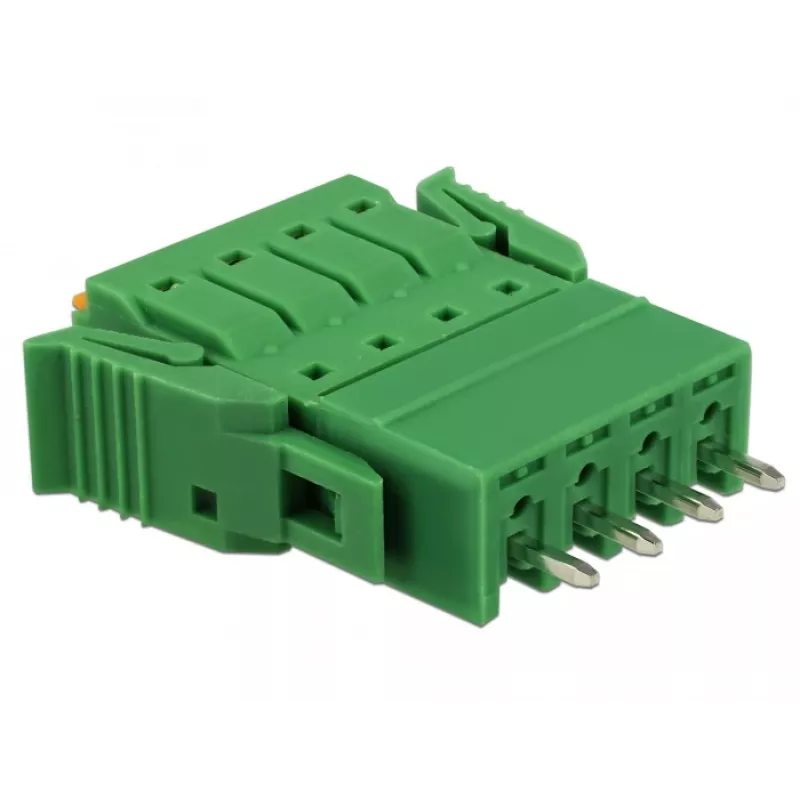

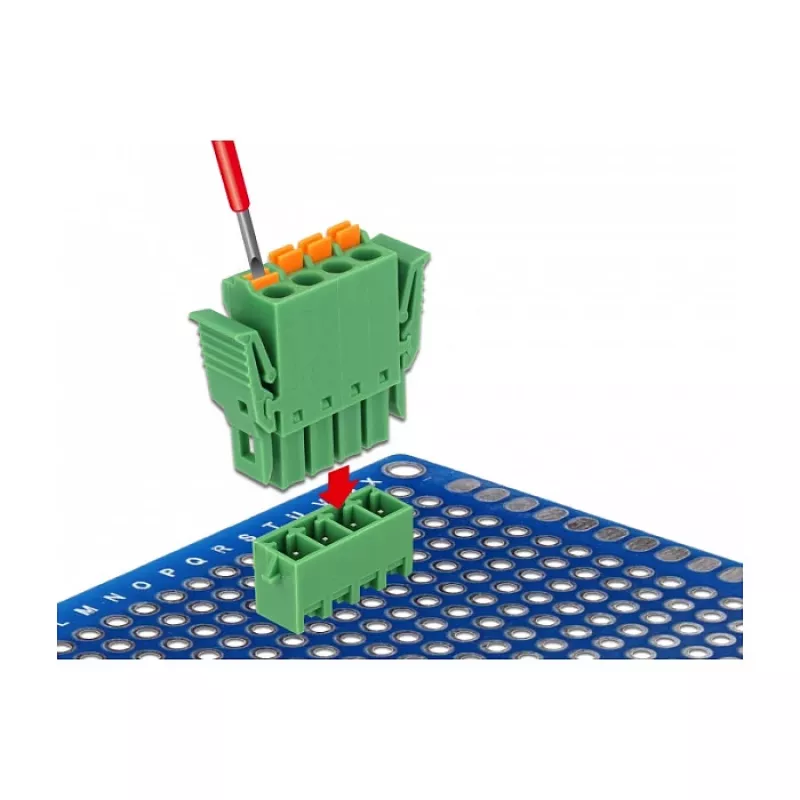

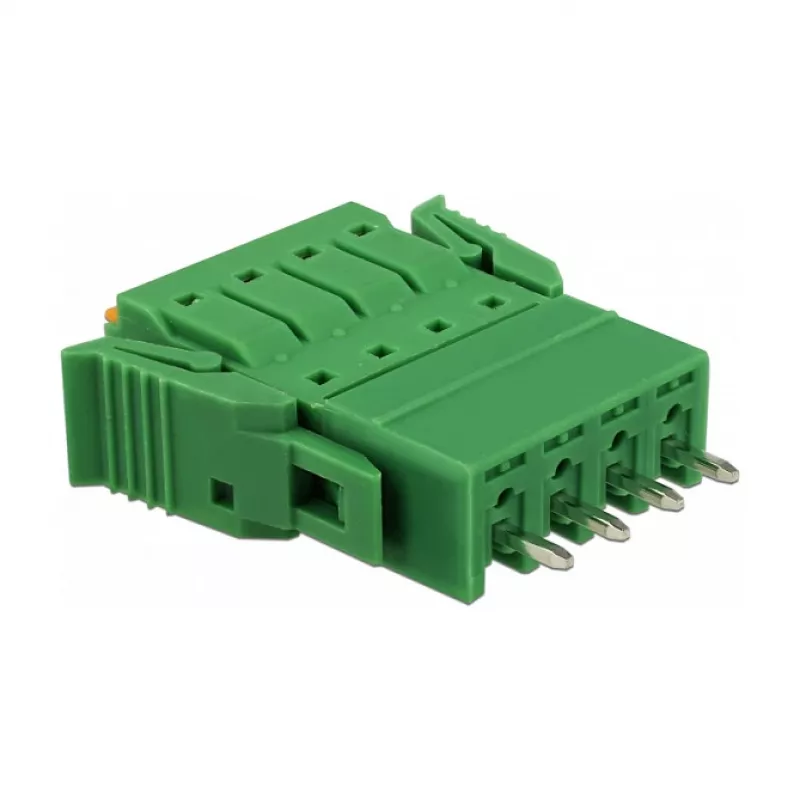

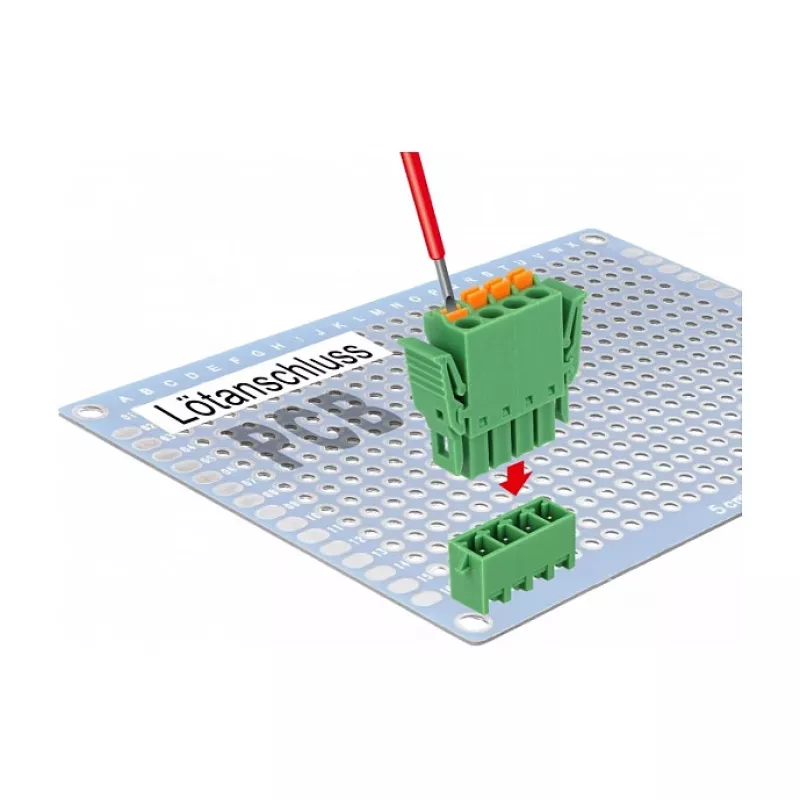

Delock PCB spaiļu bloku komplekts 4 kontakti 3.81 mm solis vertikāls (65970)

Ja prototipējat vai remontējat elektroniku, vadu pievienošana iespiedplates platei var būt neērta un nedroša. Šis Delock spaiļu bloku komplekts nodrošina drošu skrūvējamu savienojuma punktu jūsu PCB, padarot vadu pievienošanu tīru un atkārtojamu.

Kam tas paredzēts

Elektronikas hobijiem, tehniķiem un inženieriem, kuriem nepieciešams uzticams veids, kā pievienot vadus pie PCB bez lodēšanas. Ideāli piemērots izstrādes platēm, rūpnieciskajām vadības sistēmām un pielāgotiem projektiem.

Galvenās iezīmes

• 4 polu spaiļu bloks ar 3,81 mm soli, vertikāla orientācija ērtai piekļuvei.
• Skrūvju spaiļu savienojums pieņem cietu vai savītu vadu no 28 līdz 16 AWG (0,08–1,5 mm²).
• Nominālā strāva 8 A un spriegums 300 V, piemērots zemsprieguma barošanas un signāla lietojumiem.
• Izturīgs PA66 izolators ar UL94V-0 uzliesmojamības novērtējumu un misiņa kontaktiem.
• Komplektā 10 atsevišķi bloki, pietiekami vairākām platēm vai rezerves daļām.

Specifikācijas

• Produkta veids: spaiļu bloks
• Montāžas veids: PCB caurumu montāža
• Pozīciju skaits: 4
• Solis: 3,81 mm
• Orientācija: vertikāla
• Savienojuma metode: skrūvju spaile
• Nominālā strāva: 8 A
• Nominālais spriegums: 300 V
• Vada mērītājs: 28 - 16 AWG
• Vada šķērsgriezums: 0,08 - 1,5 mm²
• Skrūves izmērs: M2
• Griezes moments: 0,2 Nm
• Izolatora materiāls: PA66
• Kontakta materiāls: misiņš
• Darba temperatūra: -40 °C līdz 105 °C
• Krāsa: zaļa
• Uzliesmojamības novērtējums: UL94V-0
• Gabalu skaits komplektā: 10
• Izmēri uz bloku (G x P x A): 15,24 x 7,50 x 10,00 mm
• Noņemamā izolācija: 5-6 mm

Padomi

Izmantojiet mazu plakano skrūvgriezi, lai pievilktu skrūves līdz ieteicamajam griezes momentam 0,2 Nm. Noņemiet vada izolāciju 5-6 mm, lai nodrošinātu uzticamu savienojumu. Šos blokus var atdalīt, ja nepieciešams mazāk polu.
