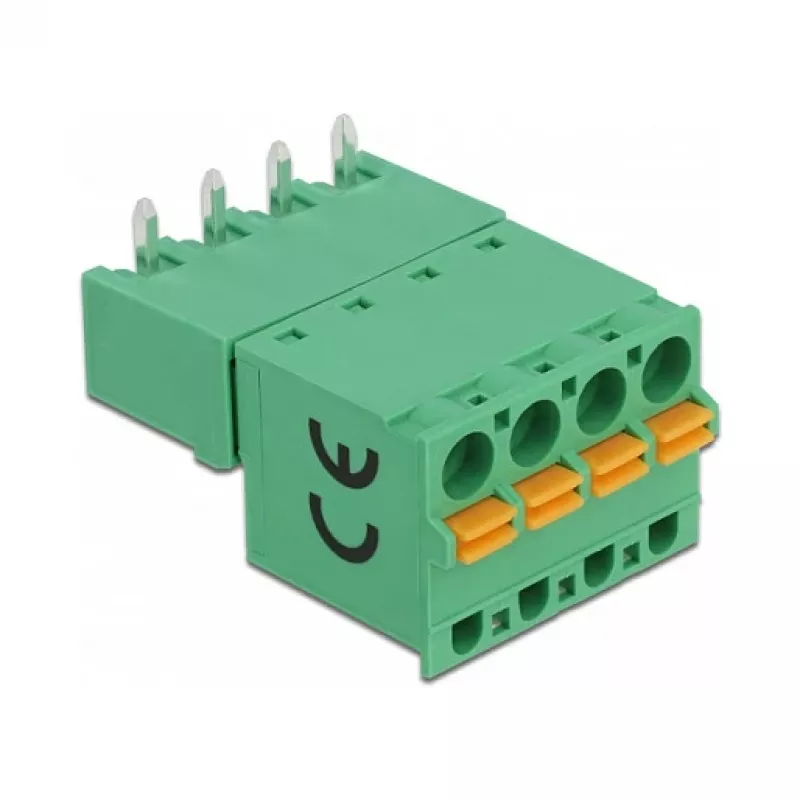

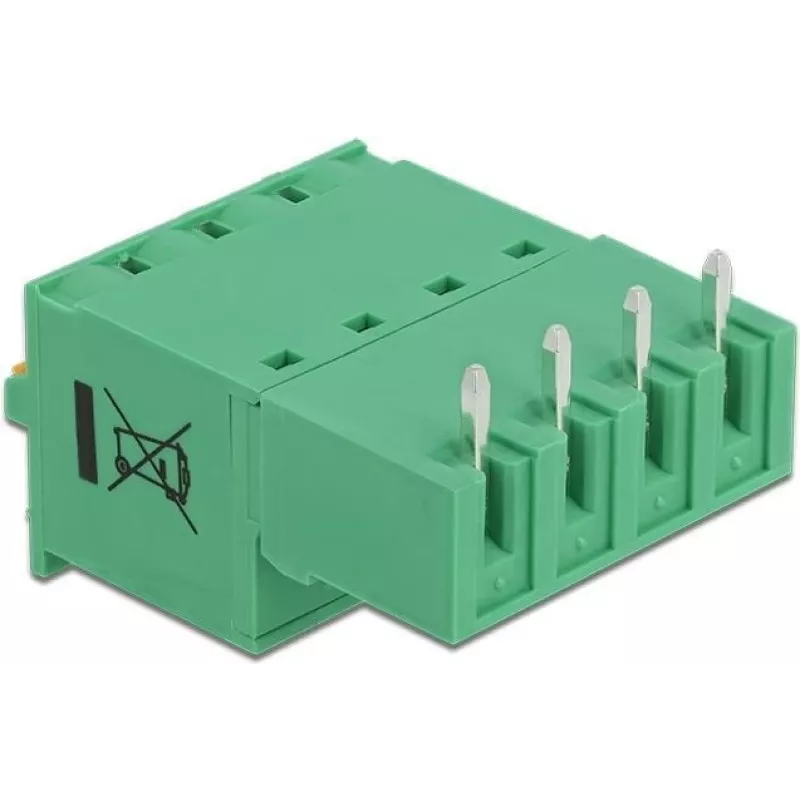

Delock PCB spaiļu bloku komplekts 4 kontakti 5,08 mm solis horizontāls 66506

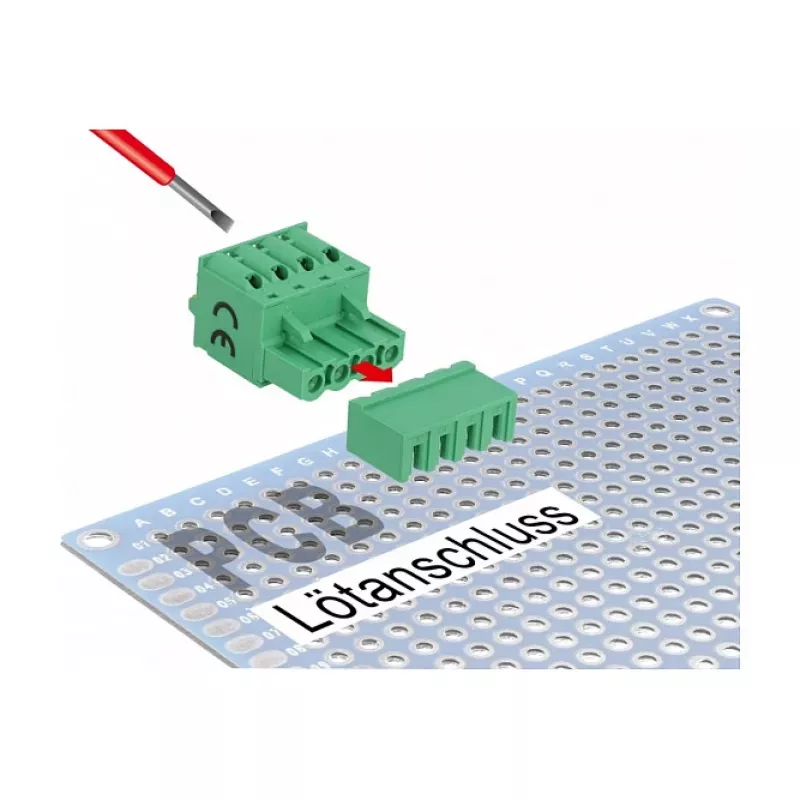

Ja vajag uzticamu un noņemamu vadu savienojumu ar iespiedshēmu plati, šis Delock spaiļu bloku komplekts nodrošina vienkāršu risinājumu ar skrūvju spailēm. Komplektā ir gan vīrišķais, gan sievišķais 4 kontaktu savienotājs ar 5,08 mm soli, kas ļauj izveidot drošu horizontālu savienojumu bez lodēšanas.

Kam paredzēts

Šis komplekts noder elektronikas entuziastiem, tehniķiem un inženieriem, kuriem nepieciešams pievienot vadus pie PCB tā, lai tos varētu atvienot. Piemērots prototipēšanai, remontam vai nelielām ražošanas partijām, kur svarīgs izturīgs un atkārtoti lietojams savienojums.

Galvenās iezīmes

• 4 kontaktu spaiļu bloku komplekts ar 5,08 mm soli
• Horizontāls novietojums zemprofila montāžai uz PCB

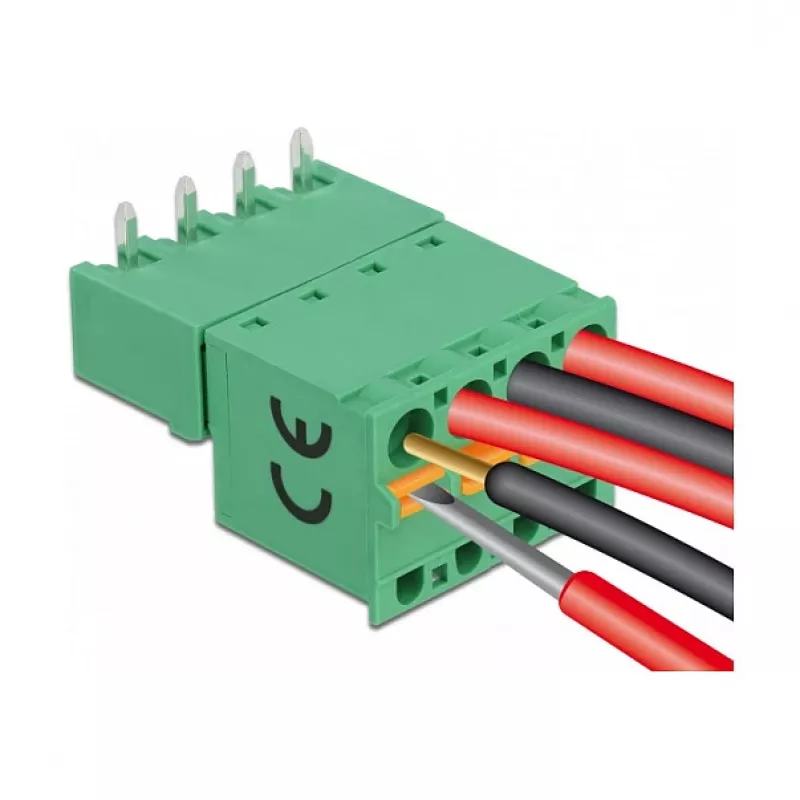

• Savienojuma metode ar skrūvju spailēm – nav nepieciešama lodēšana
• Nominālā strāva 10 A un spriegums 300 V
• Piemērots viendzīslu vai daudzdzīslu vadiem no 24 līdz 12 AWG
• Darba temperatūras diapazons: no -40 °C līdz 105 °C
• Korpusa materiāls: PA66, uzliesmojamības klase UL94V-0
• Kontakti: misiņš, alvots; skrūves: tērauds, cinkots
• Krāsa: zaļa

Specifikācijas

• Savienotāja tips: spaiļu bloku komplekts
• Kontaktu skaits: 4
• Solis: 5,08 mm
• Orientācija: horizontāla
• Montāžas tips: PCB
• Savienojuma metode: skrūvju spailes
• Nominālā strāva: 10 A
• Nominālais spriegums: 300 V
• Vada biezums (viendzīslu): 24 - 12 AWG
• Vada biezums (daudzdzīslu): 24 - 12 AWG
• Noņemamās izolācijas garums: 7 - 8 mm
• Darba temperatūra: no -40 °C līdz 105 °C
• Korpusa materiāls: PA66
• Kontaktu materiāls: misiņš, alvots
• Skrūvju materiāls: tērauds, cinkots
• Krāsa: zaļa
• Uzliesmojamības klase: UL94V-0
• Komplekta saturs: 1x vīrišķais savienotājs, 1x sievišķais savienotājs

Padomi

Pirms ievietošanas noņemiet vada izolāciju ieteicamajā garumā 7-8 mm. Stingri pievelciet skrūves, lai nostiprinātu vadu, bet nepārsieniet, lai nesabojātu vadu vai spaili.

Ieteicams izmantot vadu ar atbilstošu šķērsgriezumu un pārbaudīt savienojuma stingrību pēc uzstādīšanas.
