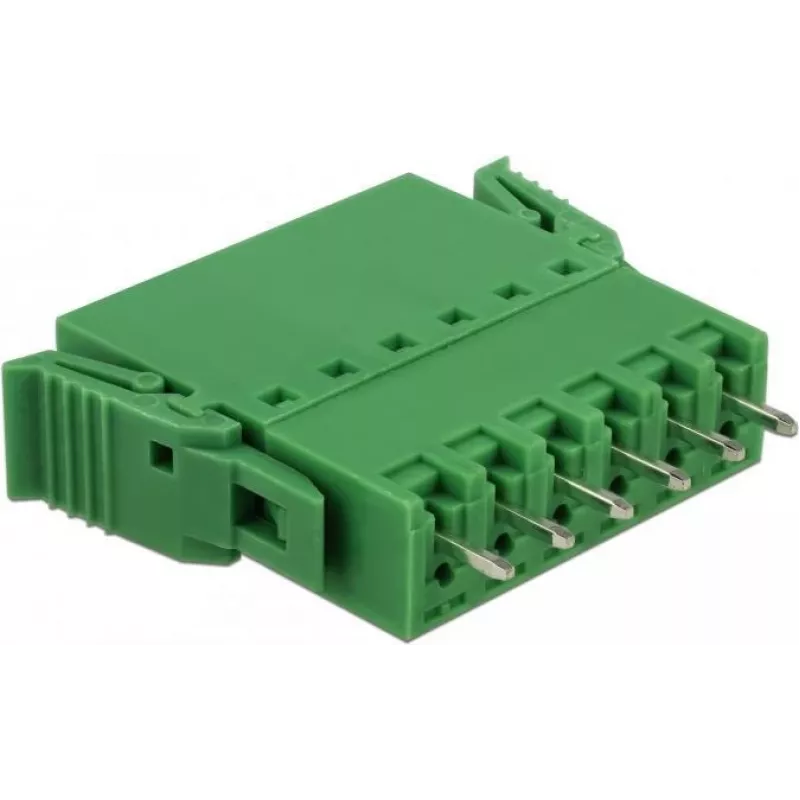

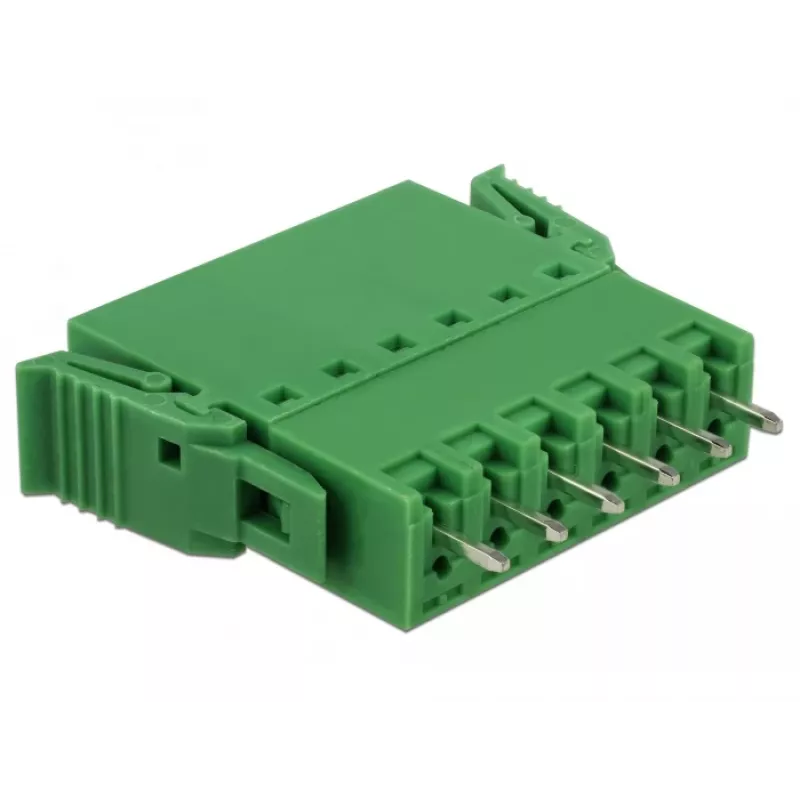

Delock PCB spaiļu bloku komplekts 6 kontakti 3,81 mm solis vertikāls (65972)

10 spaiļu bloki vienā komplektā — 6 kontakti, 3,81 mm solis, vertikāla montāža uz PCB. Katrs bloks iztur 8 A strāvu un 300 V spriegumu, tāpēc der gan prototipiem, gan gatavām iekārtām.

Kāpēc izvēlēties šo komplektu

Skrūvju spailes pieņem vadus no 28 līdz 16 AWG — var ērti pieslēgt gan tievus signāla vadus, gan biezākus barošanas vadus. Korpuss no PA66 un fosfora bronzas kontakti nodrošina izturību un stabilu elektrisko savienojumu. Komplektā ir 10 gabali, tāpēc pietiks vairākiem dēļiem vai eksperimentiem.

Kam piemērots

• PCB prototipēšanai un ražošanai
• Rūpnieciskām vadības platēm
• Testēšanas un mērīšanas iekārtām
• DIY elektronikas projektiem

Galvenie parametri

• Savienotāja tips: spaiļu bloku komplekts
• Montāža: PCB (iespiedshēmas plate)
• Kontaktu skaits: 6
• Solis: 3,81 mm
• Orientācija: vertikāla
• Savienojuma metode: skrūvju spailes
• Vadu biezums: 28 - 16 AWG
• Nominālā strāva: 8 A
• Nominālais spriegums: 300 V
• Izolācijas pretestība: > 500 MΩ (pie 500 V DC)
• Pārbaudes spriegums: AC 2000 V / 1 min
• Darba temperatūra: -40 °C līdz 105 °C
• Korpusa materiāls: PA66 (poliamīds 66)
• Kontaktu materiāls: fosfora bronza
• Skrūvju materiāls: tērauds, cinkots
• Krāsa: zaļa
• Gabalu skaits komplektā: 10
• Degamības klase: UL94V-0

Kā lietot

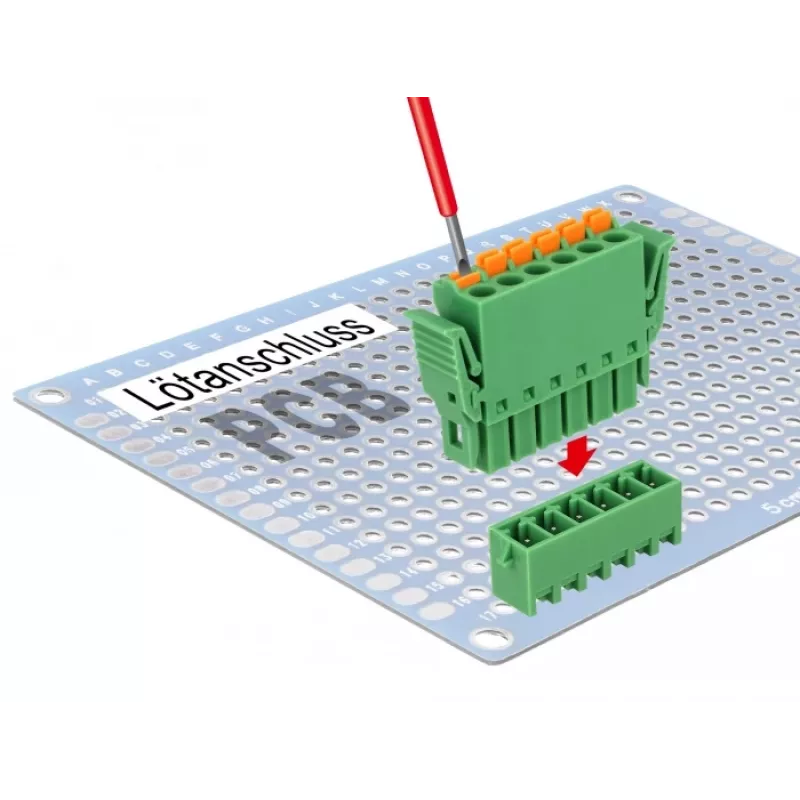

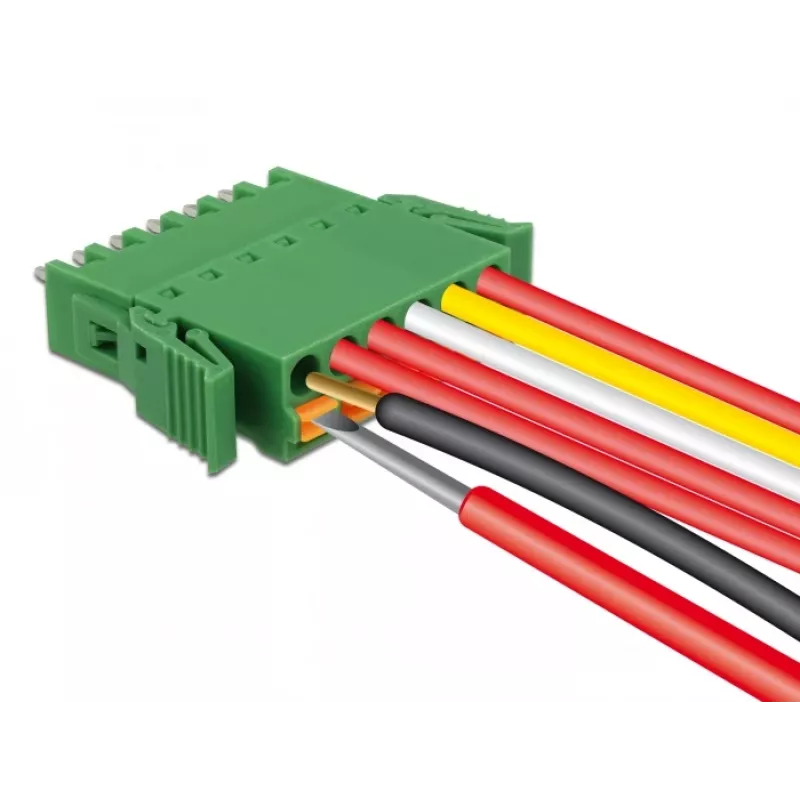

Ievietojiet spaiļu bloku PCB paredzētajā vietā ar 3,81 mm soli un pielodējiet kontaktus. Pēc tam ievietojiet vadu atverē un pievelciet skrūvi ar piemērotu skrūvgriezi. Pārliecinieties, ka vads ir stingri nostiprināts un nav bojāts.

Padoms: pirms lodēšanas pārbaudiet, vai PCB kontaktu izvietojums precīzi atbilst 3,81 mm solim. Skrūves pievelciet ar mērenu spēku, lai nesabojātu vadu vai spaili.
