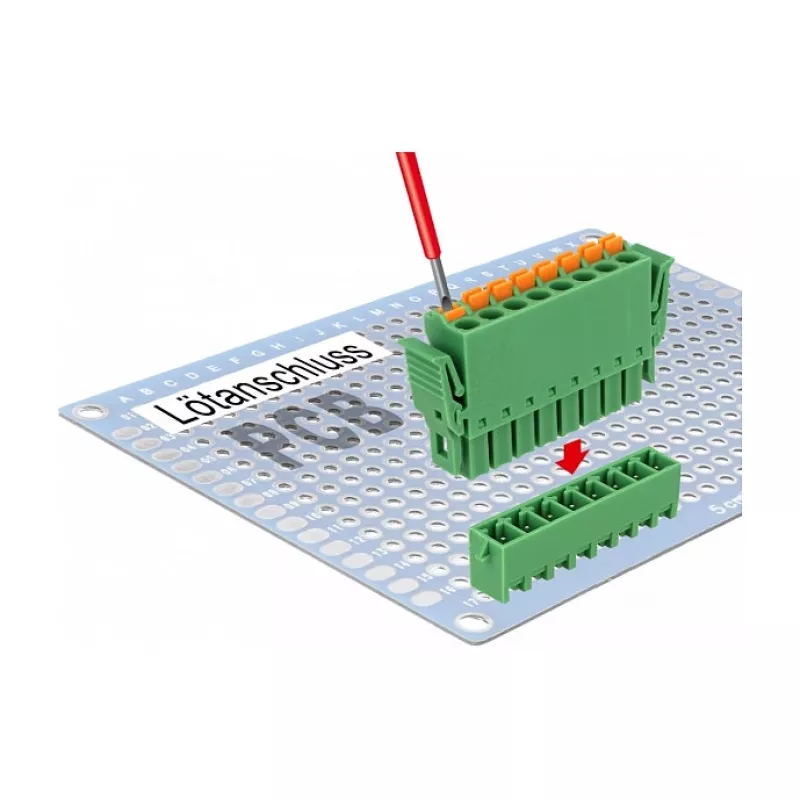

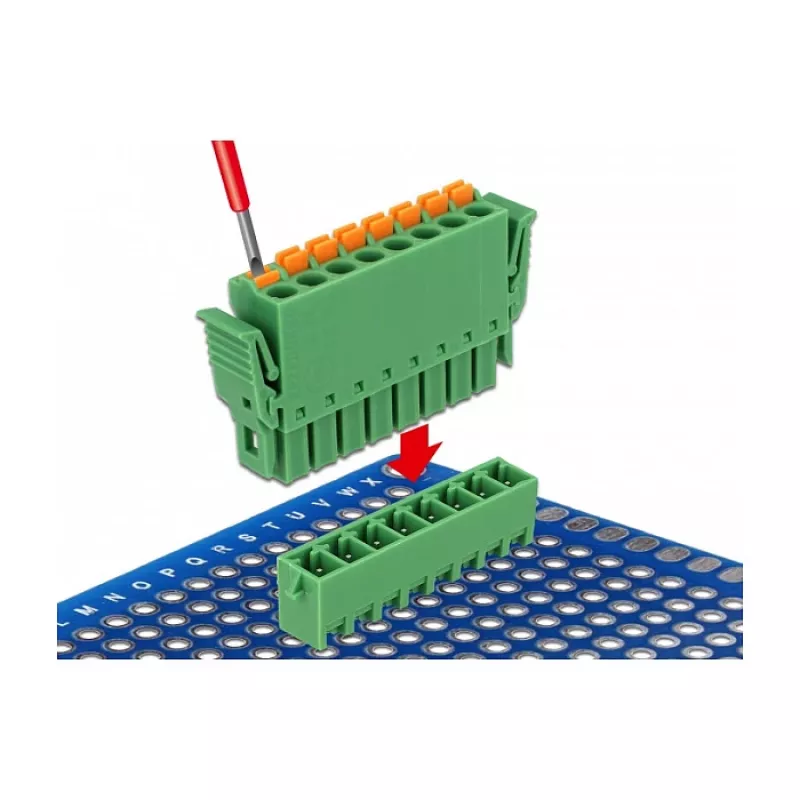

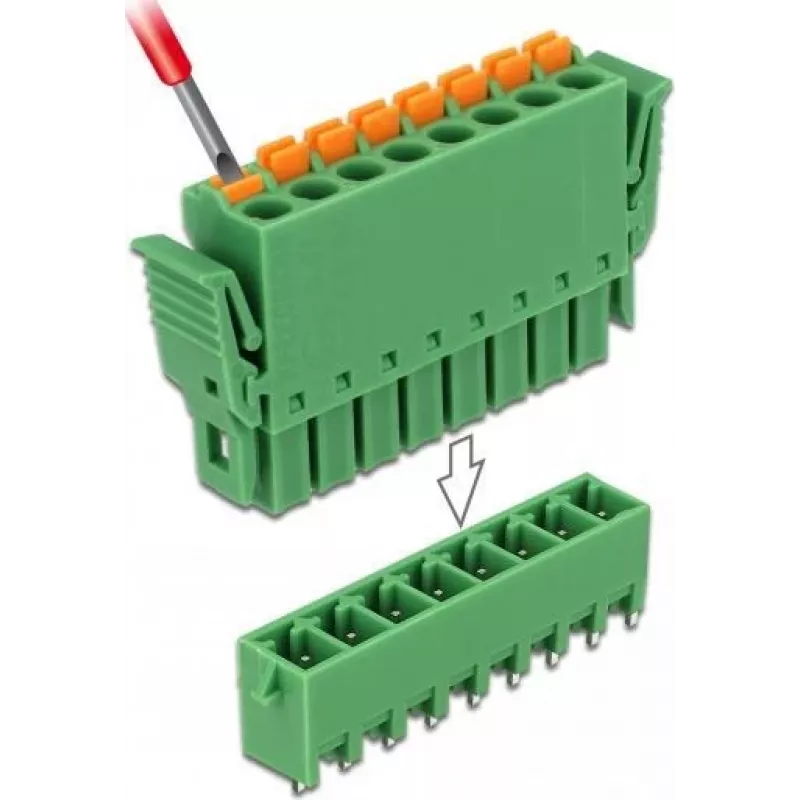

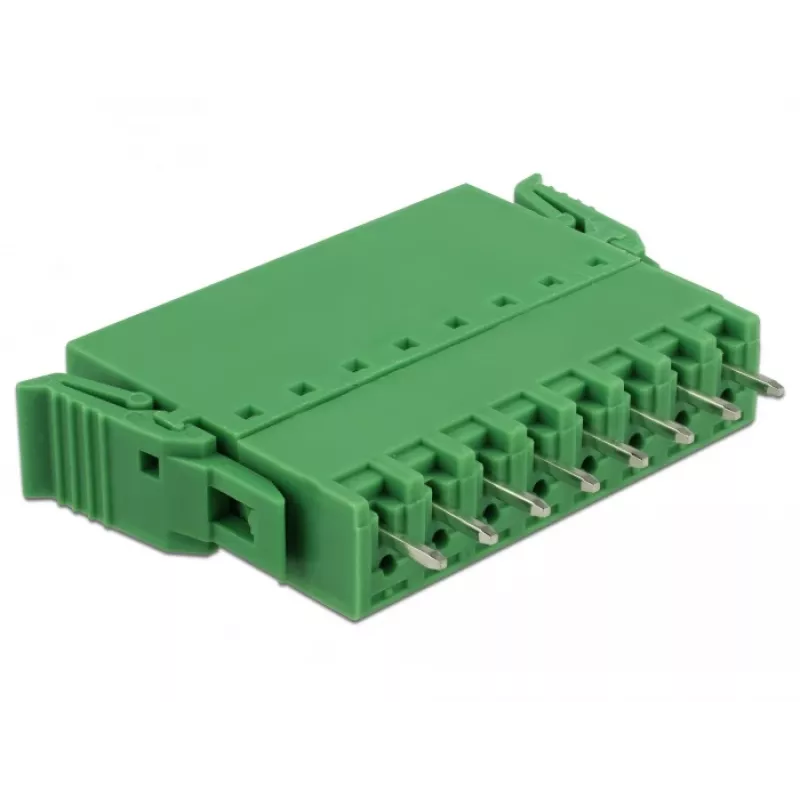

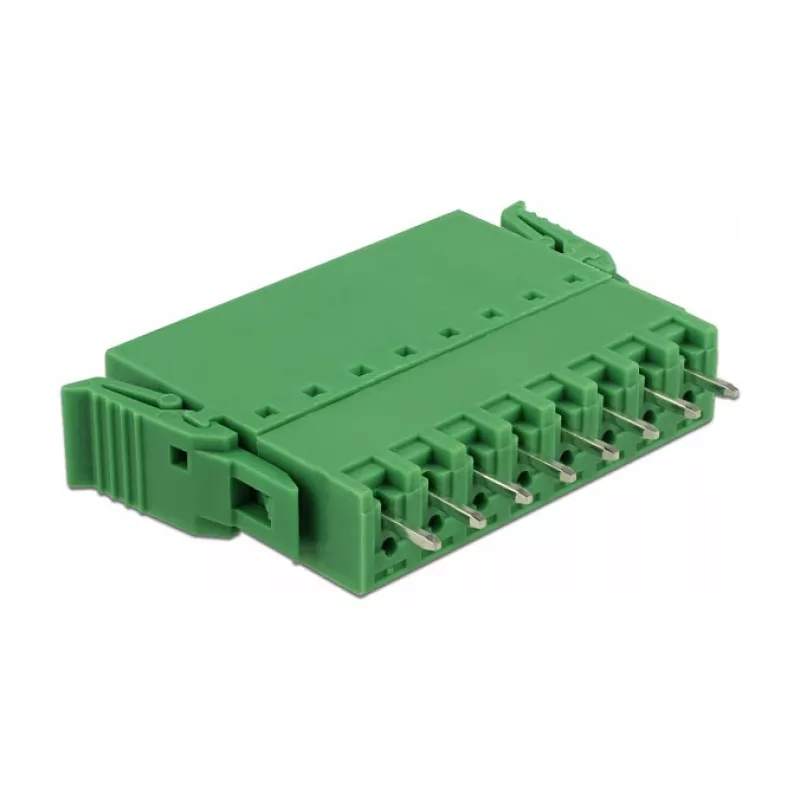

Delock PCB spaiļu bloku komplekts, 8 pin, 3,81 mm solis, vertikāls, zaļš (10 gab.) 65974

Elektronikas inženieriem un prototipu izstrādātājiem, kuri meklē uzticamu un kompaktu risinājumu vadu savienošanai uz iespiedshēmas plates, Delock 65974 komplekts piedāvā 10 vertikālus spaiļu blokus ar 8 poliem katrā.

Kāpēc izvēlēties šo komplektu

• 8 poli katrā blokā, 10 bloki komplektā – pietiekami dažādiem projektiem
• 3,81 mm solis ļauj ietaupīt vietu uz plates
• Vertikāla orientācija atvieglo piekļuvi skrūvēm
• Plašs vadu diapazons: no 28 līdz 16 AWG
• Darba temperatūra no -40 °C līdz 105 °C

Tehniskie dati

• Solis: 3,81 mm
• Polu skaits: 8
• Montāžas tips: caurumu montāža uz PCB
• Orientācija: vertikāla
• Savienotāja tips: skrūvju spaile
• Nominālā strāva: 8 A
• Nominālais spriegums: 300 V
• Vadu mērītājs: 28–16 AWG
• Vada šķērsgriezums: 0,08–1,31 mm²
• Darba temperatūra: -40 °C līdz 105 °C
• Korpusa materiāls: PA66 (UL94V-0)
• Kontaktu materiāls: misiņš, alvas pārklājums
• Skrūvju materiāls: tērauds, cinka pārklājums
• Izolācijas pretestība: 500 MΩ pie 500 V DC
• Pārbaudes spriegums: 2000 V AC 1 minūti
• Skrūvju griezes moments: 0,2 Nm
• Krāsa: zaļa
• Daudzums komplektā: 10 gab.

Kam piemērots

Šie spaiļu bloki ir ideāli piemēroti industriālām vadības sistēmām, prototipu platei, kā arī jebkuriem projektiem, kur nepieciešams drošs un atkārtoti pieslēdzams vadu savienojums. Pateicoties kompaktajam solim un vertikālajai uzbūvei, tie ir ērti arī blīvi apdzīvotās shēmās.

Lietošanas piezīmes

Ievērojiet, ka skrūvju griezes moments nedrīkst pārsniegt 0,2 Nm, lai nesabojātu spailes. Pirms montāžas pārliecinieties, ka vadu šķērsgriezums atbilst 0,08–1,31 mm² diapazonam. Ieteicams izmantot kabeli ar atbilstošu izolāciju, lai nodrošinātu drošu savienojumu.
