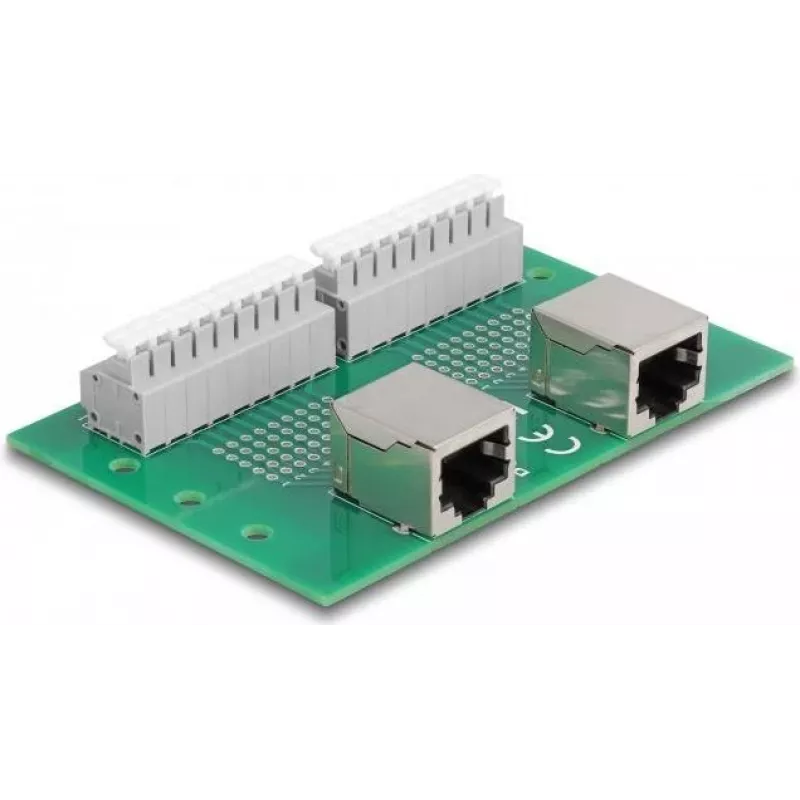

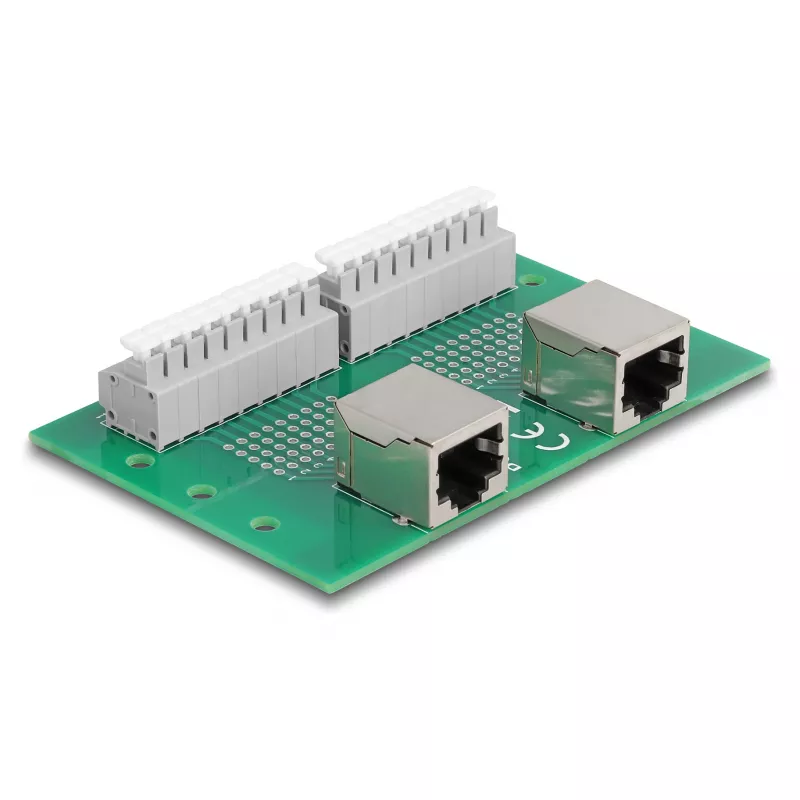

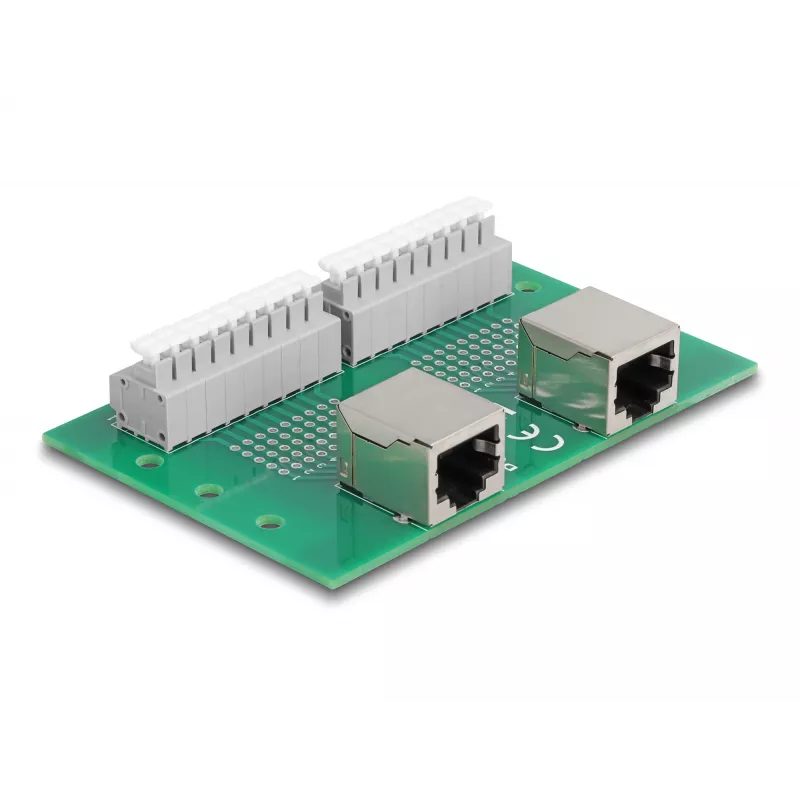

Delock RJ45 2 x sieviešu uz 2 x spaiļu bloku ar pogu DIN sliedei (66994)

Ātri un bez instrumentiem savienojiet Ethernet kabeli ar spaiļu bloku uz DIN sliedes. Delock 66994 nodrošina divus RJ45 sieviešu portus, kas 1:1 savienoti ar diviem 8 kontaktu spaiļu blokiem ar push-button vadu ievietošanu. Ideāli piemērots industriālajām vajadzībām, kur nepieciešama uzticama un ātra lauka elektroinstalācija.

Kam paredzēts

Šis adapteris ir paredzēts sistēmu integratoriem, paneļu montētājiem un apkopes tehniķiem, kas strādā ar vadības sistēmām, ēku automatizāciju vai industriālajiem tīkliem. Tas ir piemērots vietās, kur DIN sliedes montāža ir standarts un kur lauka vadu savienojumiem jābūt ātriem un drošiem.

Galvenās iezīmes

• Divi RJ45 sieviešu savienotāji, kas 1:1 savienoti ar diviem 8 kontaktu spaiļu blokiem (kopā 16 kontakti).
• Spaiļu bloki ar push-button mehānismu pieņem cietus vai savītus vadus no 26 līdz 16 AWG (0,13–1,31 mm²).

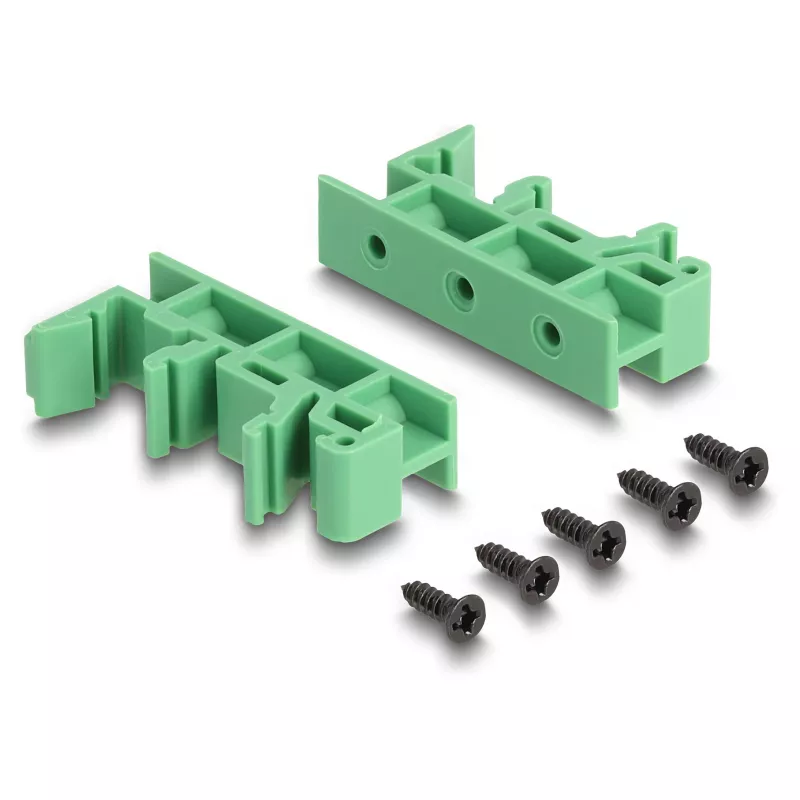

• Montāža uz standarta 35 mm DIN sliedes ar push-button atbrīvošanas mehānismu ērtai noņemšanai.
• Kompakts pelēks plastmasas korpuss (60 x 45 x 23 mm, 80 g) vietas taupīšanai.
• Darba temperatūras diapazons: -20 °C līdz 85 °C.

Specifikācijas

• Savienotāja tips 1: RJ45 sieviešu (2 porti)
• Savienotāja tips 2: 8 kontaktu spaiļu bloks (2 bloki)
• Vadu ievietošana spaiļu blokā: push-button
• Atbalstītais vadu biezums: 26 - 16 AWG
• Atbalstītais vadu šķērsgriezums: 0,13 - 1,31 mm²
• Montāžas tips: 35 mm DIN sliede
• DIN sliedes atbrīvošanas mehānisms: push-button
• Kontaktu konfigurācija: 1:1 (RJ45 uz spaiļu bloku)
• Korpusa materiāls: plastmasa
• Darba temperatūra: -20 °C līdz 85 °C
• Krāsa: pelēka
• Produkta tips: tīkla adapteris / saskarnes modulis
• Pielietojums: industriālais Ethernet, vadības sistēmas, ēku automatizācija
• Izmēri (G x P x A): 60 x 45 x 23 mm
• Svars: 80 g

Kā lietot

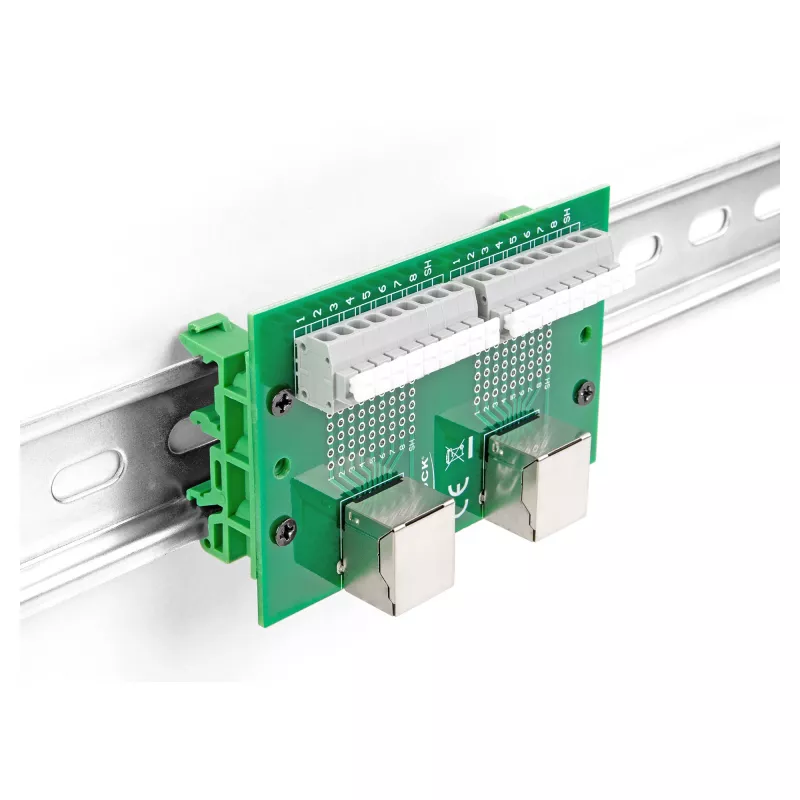

Piestipriniet adapteri pie 35 mm DIN sliedes, līdz tas nofiksējas. Ievietojiet Ethernet kabeli RJ45 portā. Noņemiet vadu izolāciju apmēram 8 mm garumā, ievietojiet to attiecīgajā spaiļu bloka atverē un nospiediet push-button, lai nostiprinātu vadu. Lai atbrīvotu vadu, vienkārši nospiediet pogu vēlreiz. Lai noņemtu adapteri no DIN sliedes, nospiediet atbrīvošanas pogu.

Padoms: ja izmantojat savītus vadus, ieteicams izmantot uzgaļus (ferrules), lai nodrošinātu uzticamu savienojumu vibrācijas apstākļos. Push-button mehānisms ļauj ātri pārslēgt vadus nodošanas ekspluatācijā vai apkopes laikā.
