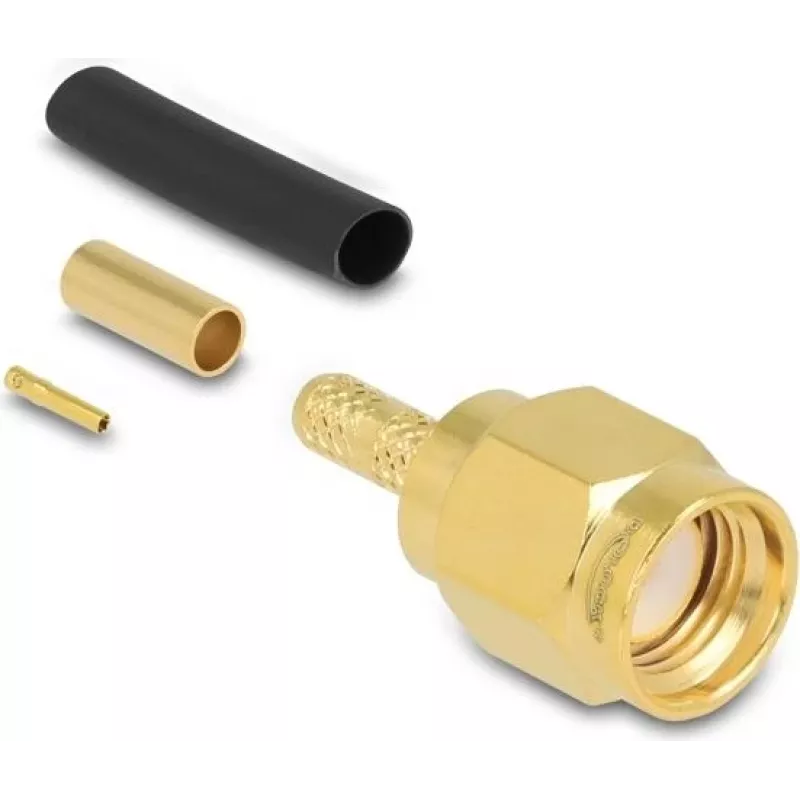

Delock RP-SMA krimpuzgalis RG-174/RG-316/RG-188 kabeļiem, zelta pārklājuma kontakti, 50 Ohm 91788

Kad vajag uzticamu savienojumu starp antenu un ierīci, bet kabelis ir jāsagatavo patstāvīgi, parasti pietrūkst tieši kvalitatīva konektora. Delock RP-SMA krimpuzgalis 91788 ir paredzēts tieši šādiem gadījumiem – tas nodrošina stabilu un zudumus minimizējošu savienojumu ar RG-174, RG-316 un RG-188 koaksiālajiem kabeļiem.

Kāpēc izvēlēties šo konektoru

• RP-SMA (reversās polaritātes) kontaktdakša ar centrālo tapu – savietojama ar tipiskajām WLAN, GPS un GSM antenām.
• Zelta pārklājuma kontakti un misiņa korpuss nodrošina ilgmūžību un zemu kontaktu pretestību pat pēc daudzkārtējas pievienošanas.
• PTFE izolators saglabā stabilu pretestību 50 Ohm un iztur augstas temperatūras, kā arī mazina dielektriskos zudumus.
• Krimpēšanas montāža ļauj ātri un droši izveidot savienojumu uz vietas, izmantojot standarta sešstūra krimpēšanas instrumentu.
• Frekvenču diapazons no līdzstrāvas līdz 6 GHz – piemērots lielākajai daļai RF lietojumu.

Kam tas piemērots

Šis konektors ir paredzēts radioamatieriem, antenu uzstādītājiem, kā arī ikvienam, kas pats izgatavo koaksiālos kabeļus WLAN tīklu paplašināšanai, GPS uztvērēju pievienošanai vai GSM signāla pastiprinātāju uzstādīšanai. Tas der gan profesionāļiem, gan mājas lietotājiem, kuri vēlas kvalitatīvu un izturīgu savienojumu.

Galvenie tehniskie dati

• Konektora tips: RP-SMA kontaktdakša (vīrišķais, reversā polaritāte)
• Montāžas veids: krimpēšana
• Savietojamība ar kabeļiem: RG-174, RG-316, RG-188
• Pretestība: 50 Ohm
• Frekvenču diapazons: no līdzstrāvas līdz 6 GHz
• Kontaktu pārklājums: zelts
• Korpusa materiāls: misiņš
• Izolatora materiāls: PTFE
• Centrālais kontakts: tapa
• Montāžai nepieciešams krimpēšanas instruments
• Atbilst RoHS prasībām
• Iepakojums: Delock mazumtirdzniecības kaste

Kā lietot

Pirms krimpēšanas noņemiet kabeļa ārējo apvalku un ekrānu atbilstoši konektora izmēriem. Uzlieciet konektora korpusu uz kabeļa, tad uzspiediet centrālo tapu uz iekšējā vadītāja un noblīvējiet ar krimpēšanas instrumentu. Pārliecinieties, ka ekrāns ir kārtīgi savienots ar korpusu. Pēc krimpēšanas pārbaudiet savienojumu ar multimetru, lai pārliecinātos, ka nav īssavienojuma starp centrālo tapu un ekrānu.

Ieteikums: vienmēr izmantojiet asu kabeļa nogriezēju un precīzu noņēmēju, lai nesabojātu pinumu. Krimpēšanas laikā ievērojiet ražotāja norādīto spēku – pārāk vājš krimps var izraisīt signāla zudumus, bet pārāk spēcīgs var sabojāt konektoru. Regulāri pārbaudiet, vai RP-SMA savienojums ir tīrs un nav mitruma – tas pagarinās kalpošanas laiku.
