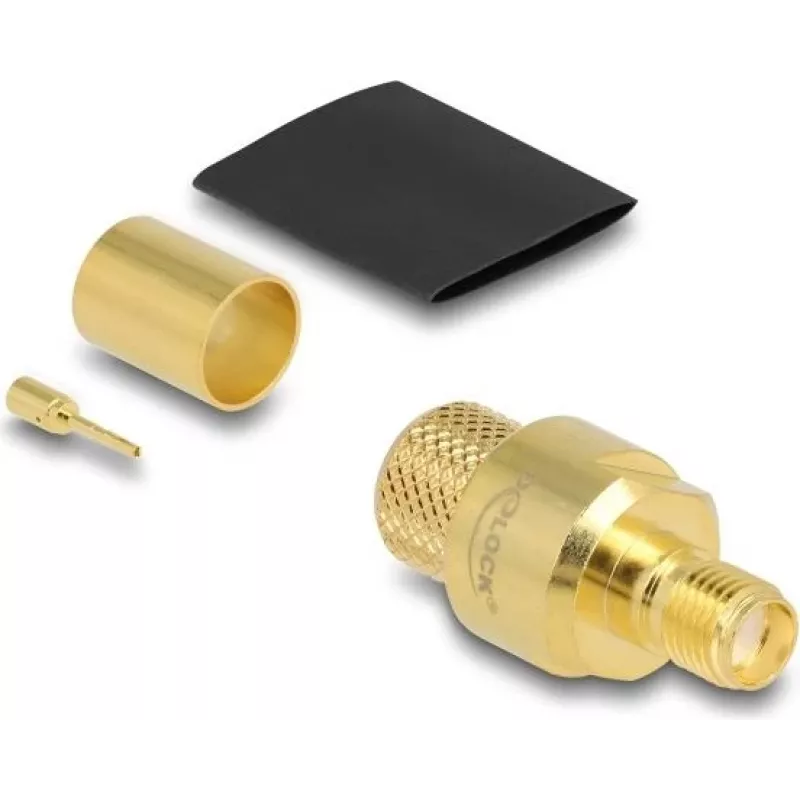

DELOCK SMA sievišķais RF savienotājs LMR400 kabelim ar termokameras uzmavu

Šis DELOCK SMA sievišķais RF savienotājs ir precīzs risinājums LMR400 koaksiālā kabeļa terminēšanai. Tas nodrošina 50 Ω pretestību un ir piemērots antenu, radioiekārtu un citu RF instalāciju pieslēgšanai. Savienotājam ir krimpējama SMA sievišķā kontaktdakša un termokameras uzmava, kas pasargā krimpējumu no mitruma un mehāniskiem bojājumiem.

Praktiski pielietojumi

• Antenu pieslēgšana: Piemērots, lai savienotu āra antenas ar Wi-Fi, LoRa vai 4G/5G maršrutētājiem, izmantojot LMR400 kabeli.
• Radio sistēmas: Ideāls risinājums radioamatieru vai profesionālu raidīšanas iekārtu kabeļu terminēšanai.
• RF mērījumi: Var izmantot testa iekārtās, kur nepieciešams uzticams SMA sievišķais savienojums.

Galvenās specifikācijas

• Savienotāja tips: SMA sievišķais (SMA female)
• Piemērots kabelim: LMR400 (50 Ω)
• Krimpēšanas tips: Krimpējams centra kontakts un pinums
• Termokameras uzmava: Iekļauta, aizsargā pret mitrumu un nodilumu
• Standarta SMA vītne: Saderīgs ar SMA vīrišķajiem savienotājiem

Lietošanas ieteikumi

Pirms krimpēšanas precīzi noņemiet LMR400 kabeļa ārējo apvalku, pinumu un dielektriķi atbilstoši savienotāja norādījumiem. Ievietojiet centra vadu kontaktā un uzspiediet feruli uz pinuma. Izmantojiet atbilstošu krimpēšanas instrumentu, lai nostiprinātu centra kontaktu un feruli. Pēc tam uzvelciet termokameras uzmavu un vienmērīgi uzkarsējiet to, lai tā cieši piegultu kabelim un savienotājam. Visbeidzot, pieskrūvējiet SMA sievišķo savienotāju pie SMA vīrišķā savienotāja ar roku, nepārslogojot vītni.
