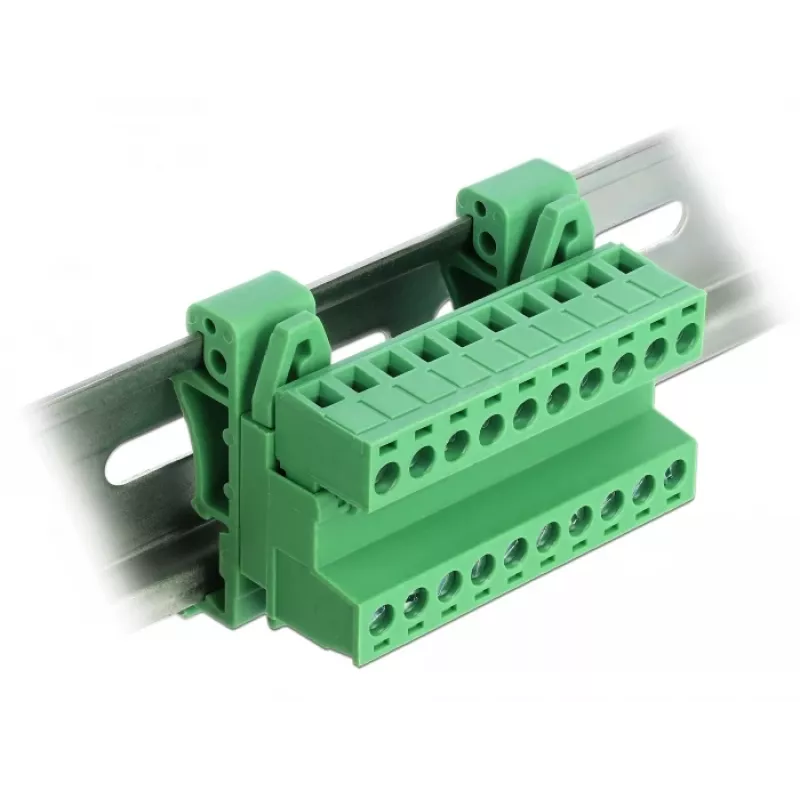

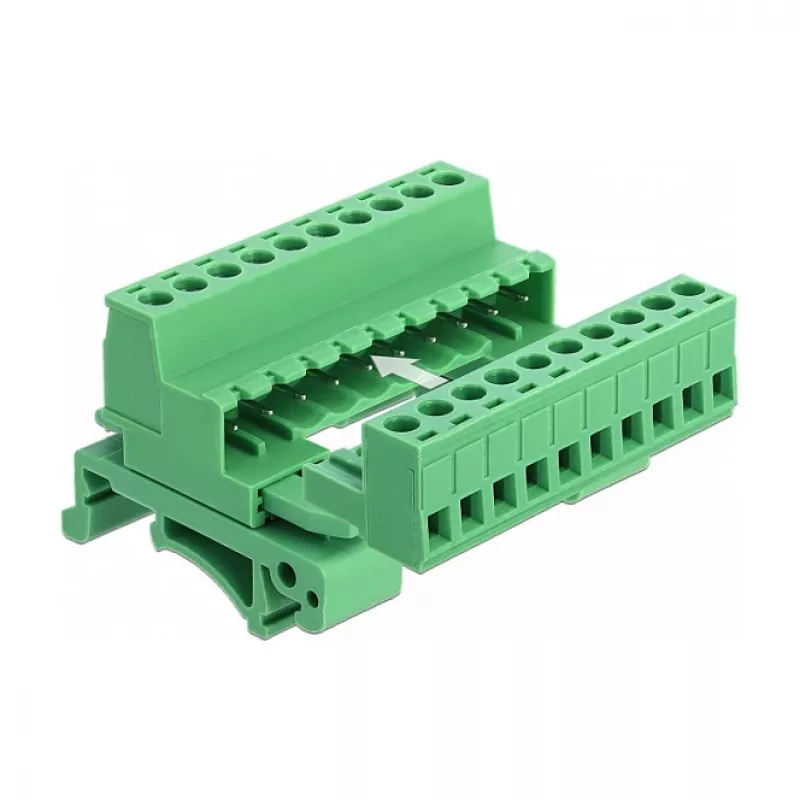

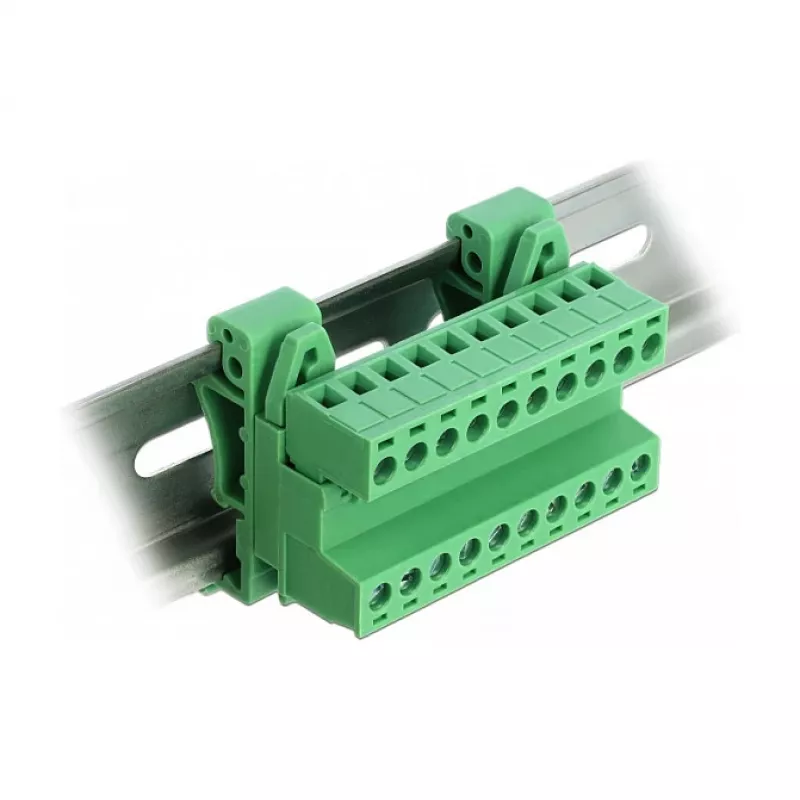

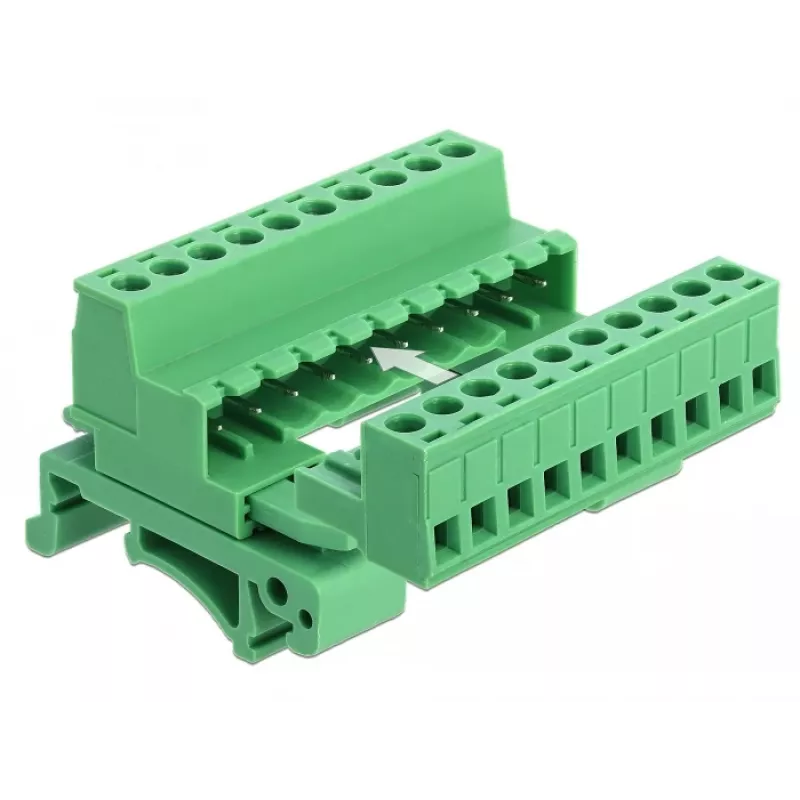

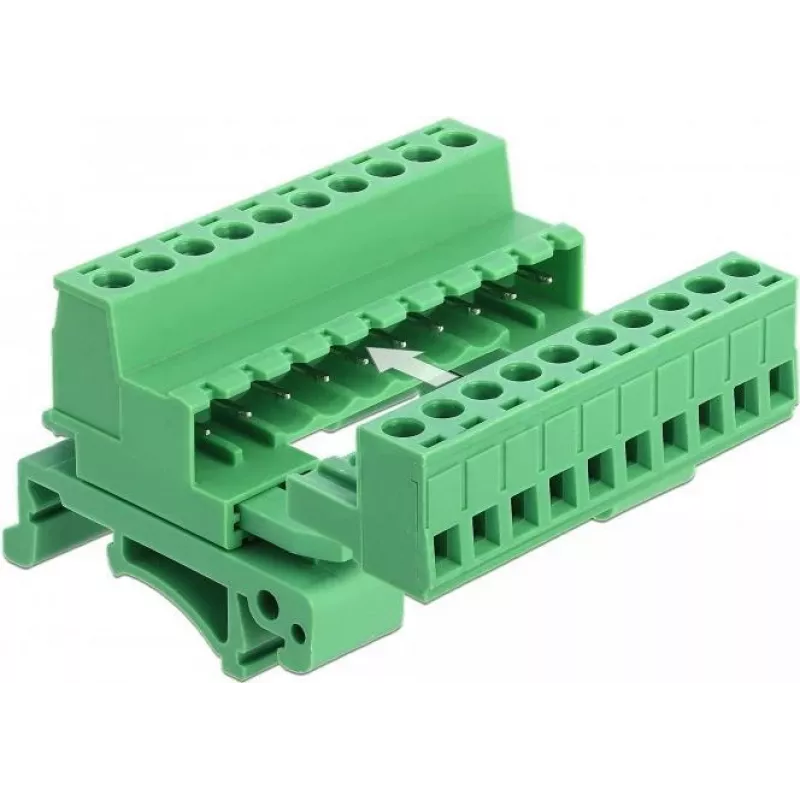

DELOCK Termināļu bloku komplekts DIN sliedei, 10 polu, 5,08 mm solis, leņķveida

10 poli, 5,08 mm solis un leņķveida vadu ievads – šis DELOCK termināļu bloku komplekts ir radīts, lai atvieglotu elektroinstalāciju industriālajās vadības sistēmās. Tas nodrošina drošu un sakārtotu savienojumu uz DIN sliedes, ietaupot vietu un laiku.

Kam tas paredzēts

Elektriķiem, sadales skapju montētājiem un automatizācijas inženieriem, kuriem nepieciešams uzticams un ātri uzstādāms termināļu bloks. Ideāli piemērots vietās, kur vadi jāievada 90 grādu leņķī, piemēram, blīvi piepildītos vadības skapjos.

Galvenās priekšrocības

• 10 polu komplekts ar 5,08 mm soli – ērta vairāku vadu savienošana
• Leņķveida (90°) vadu ievads kompaktai uzstādīšanai
• Montāža uz DIN sliedes (TS-35) – ātri un droši
• Skrūvju spailes cietiem un savītiem vadiem no 0,2 līdz 2,5 mm² (24-12 AWG)
• Nominālais spriegums 300 V, strāva 10 A
• Zaļš poliamīda 66 korpuss, misiņa kontakti ar alvas pārklājumu

Specifikācijas

• Produkta veids: Savienojams termināļu bloku komplekts
• Polu skaits: 10
• Solis: 5,08 mm
• Montāžas veids: DIN sliede (TS-35)
• Termināļu orientācija: Leņķveida (90 grādi)
• Vadu ievada leņķis: 90 grādi
• Savienotāja tips: Skrūvju spaile
• Vadu diametrs (ciets): 0,2 - 2,5 mm² (24-12 AWG)
• Vadu diametrs (savīts): 0,2 - 2,5 mm² (24-12 AWG)
• Nominālais spriegums: 300 V
• Nominālā strāva: 10 A
• Izolācijas materiāls: Poliamīds 66 (PA66)
• Kontaktu materiāls: Misiņš, alvas pārklājums
• Skrūvju materiāls: Tērauds, cinka pārklājums
• Darba temperatūra: -40°C līdz +105°C
• Krāsa: Zaļa
• Pārbaudes spriegums: 2000 V AC / 1 min
• Izolācijas pretestība: >500 MΩ pie 500 V DC
• Skrūvju griezes moments: 0,4 Nm
• Vadu noņemšanas garums: 7-8 mm

Kā lietot

Noņemiet vadu izolāciju 7-8 mm garumā, ievietojiet to spailē un pievelciet skrūvi ar 0,4 Nm griezes momentu. Pārliecinieties, ka termināļu bloks ir pilnībā uzstādīts uz DIN sliedes un sliede ir iezemēta, pirms pievienojat strāvu.

Padoms: vienmēr pārbaudiet savienojumu stingrību pēc uzstādīšanas un izmantojiet atbilstoša izmēra skrūvgriezi, lai nesabojātu skrūvju galviņas. Regulāri pārbaudiet, vai skrūves nav atskrūvējušās vibrācijas dēļ.
