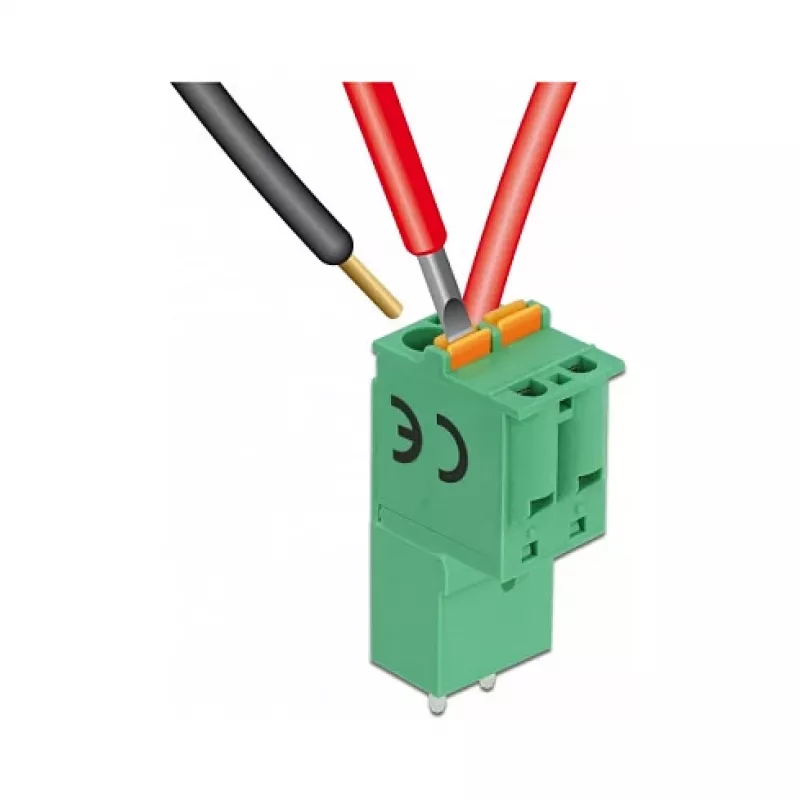

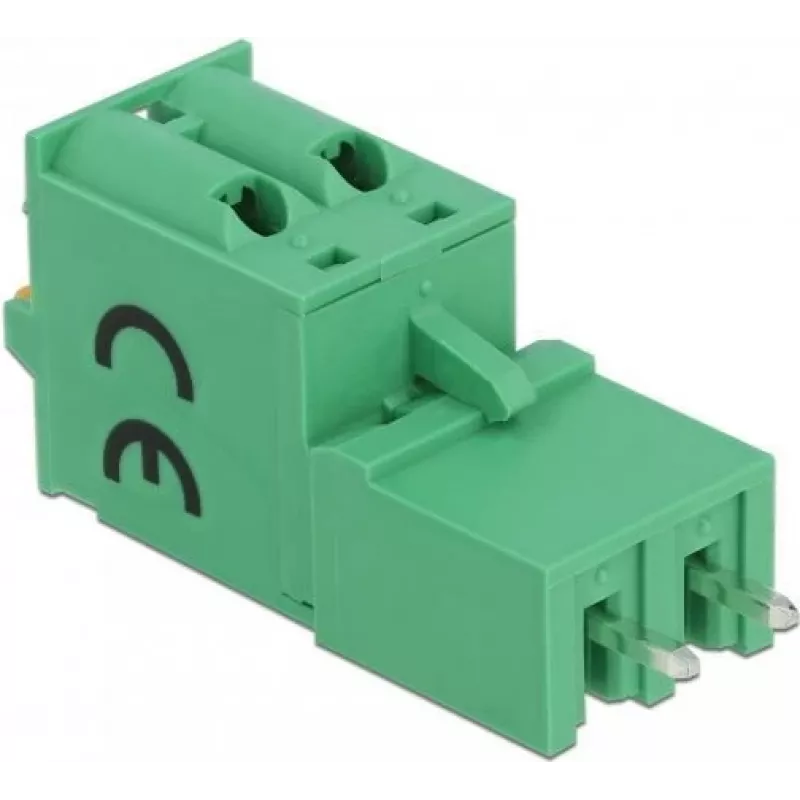

Delock termināļu bloku komplekts PCB, 2 kontakti, 5,08 mm solis, vertikāls 66500

5,08 mm solis un iespēja pieslēgt vadus ar šķērsgriezumu no 0,08 līdz 3,3 mm² — šis Delock termināļu bloku komplekts ir praktisks risinājums, ja nepieciešams izveidot drošu un atkārtoti pieslēdzamu savienojumu uz iespiedshēmas plates. Komplektā ir 10 gabali, kas ļauj aprīkot vairākas plates vai rezervēt daļu nākotnes projektiem.

Kam paredzēts

Elektronikas entuziastiem, prototipēšanas darbiem, industriālo vadības paneļu montāžai un PCB ražošanai, kur nepieciešams noņemams vadu savienojums. Piemērots arī remontdarbiem, kad nepieciešams nomainīt bojātu termināļu bloku.

Galvenās iezīmes

• 2 kontaktu termināļu bloks ar 5,08 mm soli
• Vertikāla orientācija caurumu montāžai uz PCB
• Skrūvju savienojums pieņem vadus no 28 līdz 12 AWG (0,08 līdz 3,3 mm²)
• Nominālais spriegums 300 V, strāva 10 A
• Korpusa materiāls: poliamīds 66 (PA66), uzliesmojamības klase UL 94V-0
• Kontakti: misiņš ar alvas pārklājumu; skrūves: tērauds ar cinka pārklājumu
• Darba temperatūras diapazons: no -40 °C līdz 105 °C
• Komplektā 10 gabali

Specifikācijas

• Savienotāja tips: termināļu bloks
• Kontaktu skaits: 2
• Solis: 5,08 mm
• Montāžas orientācija: vertikāla
• Montāžas veids: caurumu montāža uz PCB
• Savienojuma metode: skrūvju terminālis
• Nominālais spriegums: 300 V
• Nominālā strāva: 10 A
• Vada šķērsgriezums: 28 - 12 AWG (0,08 - 3,3 mm²)
• Korpusa materiāls: poliamīds 66 (PA66)
• Kontaktu materiāls: misiņš, alvots
• Skrūvju materiāls: tērauds, cinkots
• Izolācijas pretestība: 500 MΩ pie 500 V DC
• Pārbaudes spriegums: AC 2000 V 1 minūti
• Skrūvju griezes moments: 0,5 Nm
• Uzliesmojamības klase: UL 94V-0
• Krāsa: zaļa
• Daudzums komplektā: 10 gabali

Kā lietot

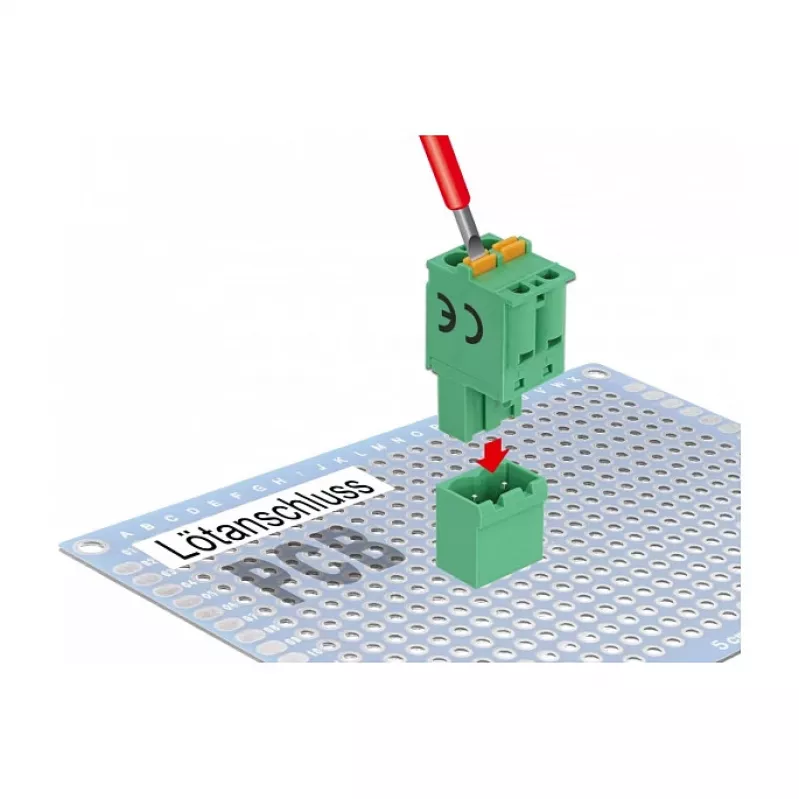

Pārliecinieties, ka PCB caurumu attālums atbilst 5,08 mm solim. Ievietojiet termināļu bloku un pielodējiet kontaktus. Pievienojiet vadus, ievietojot tos atbilstošajos kontaktos un pievelkot skrūves ar piemērotu griezes momentu. Lai izvairītos no bojājumiem, nepievelciet skrūves pārāk stipri.

Padoms: vienmēr pārbaudiet vadu šķērsgriezumu atbilstību strāvas slodzei. Augstākai strāvai izvēlieties biezākus vadus. Regulāri pārbaudiet skrūvju savienojumu stingrību, īpaši vibrācijas apstākļos.
