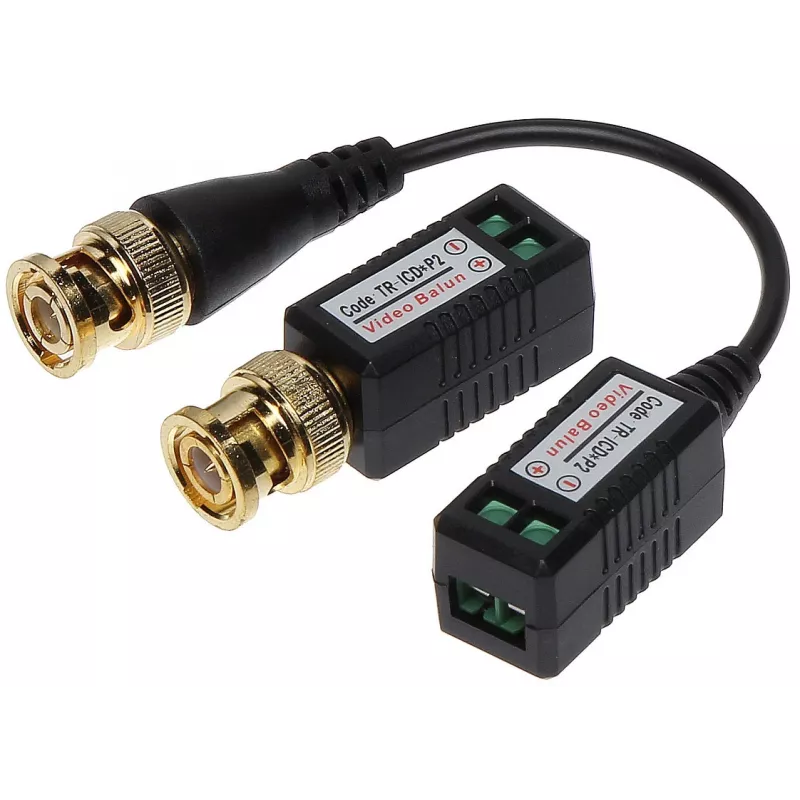

DELTA TR-1CD*P2 video transformators

Video pārraide līdz 400 m pa vīto pāri UTP cat. 5e — tas ir galvenais, ko nodrošina DELTA TR-1CD*P2. Šis pasīvais vienkanāla video transformators saskaņo pretestības starp 75Ω koaksiālo kabeli un 100Ω simetrisko līniju, novēršot nesabalansētus traucējumus.

Galvenās priekšrocības

• Pasīvs video transformators video signāla pārraidei pa vīto pāri
• Impedances saskaņošana starp 75Ω koaksiālo un 100Ω simetrisko līniju
• Video pārraides attālums līdz 400 m pa UTP cat. 5e kabeli
• Novērš nesabalansētus traucējumus
• Atbalsta AHD līdz 5 Mpx, HD-CVI līdz 8 Mpx 4K UHD, HD-TVI līdz 8 Mpx 4K UHD un CVBS PAL/NTSC

Specifikācijas

• Zīmols: Delta
• MPN: TR-1CD*P2
• Ierīces tips: Pasīvs
• Kanālu skaits: 1
• Spriegums ieeja/izeja 75Ω (CVBS): 1 Vpp
• CMRR (dB @ 5MHz): 50 dB
• Koaksiālā savienotāja pretestība: 75 Ω
• Simetriskā savienotāja pretestība: 100 Ω
• Simetriskā savienotāja tips: Kabeļa spailes
• Koaksiālā savienotāja tips: 1 x BNC - spraudnis uz kabeļa 0.09 m; 1 x BNC - taisns spraudnis
• Darba temperatūra: -10 °C ... 55 °C
• Pieļaujamais relatīvais apkārtējās vides mitrums: < 95 %
• Svars: 0.021 kg
• Izmēri: 16 x 15 x 46 mm
• Video pārraides attālums: 250 m @ 720p - UTP cat. 5e; 150 m @ 1080p - UTP cat. 5e; 400 m @ CVBS - PAL / NTSC - UTP cat. 5e
• Vājinājums: 4.43 MHz @ 0.24 dB; 11 MHz @ 0.46 dB; 21 MHz @ 1.03 dB; 38 MHz @ 0.89 dB; 42 MHz @ 0.89 dB; 67.5 MHz @ 1.32 dB (vājinājums attiecas uz divām kopā savienotām ierīcēm)
• Iepakojums: 2 gab.

Kam piemērots

Šis transformators ir piemērots videonovērošanas sistēmām, kur nepieciešams pārraidīt video signālu lielos attālumos, izmantojot jau esošo UTP cat. 5e kabeli. Tas ir ideāls risinājums, ja jāsamazina kabeļu izmaksas un jāvienkāršo instalācija.

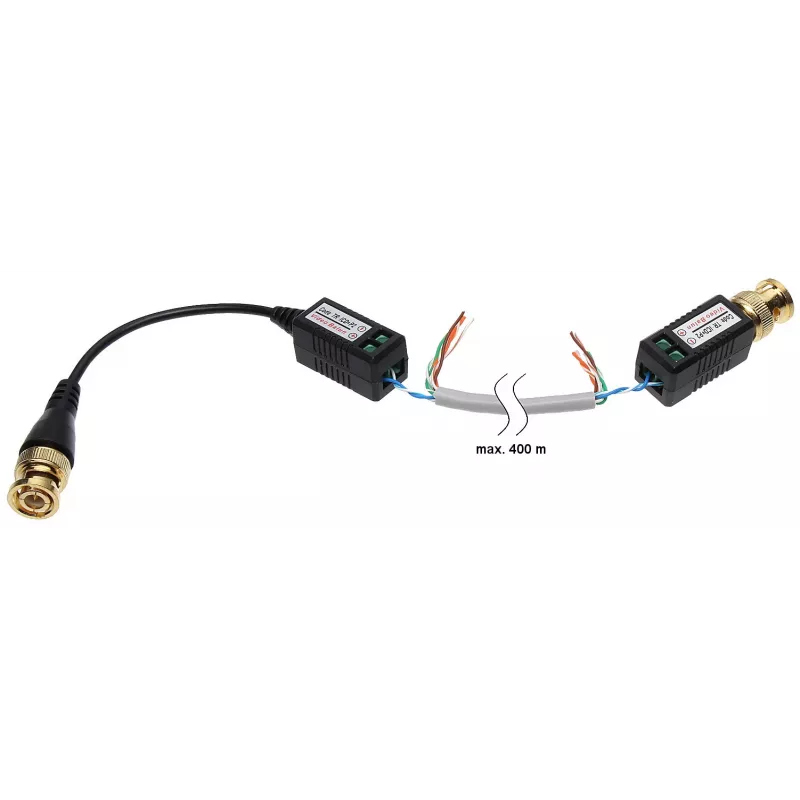

Praktisks padoms: Lai sasniegtu maksimālo pārraides attālumu 400 m, izmantojiet UTP cat. 5e kabeli un pārliecinieties, ka abos galos ir uzstādīti DELTA TR-1CD*P2 transformatori. Ievērojiet, ka vājinājums ir norādīts divām kopā savienotām ierīcēm.
