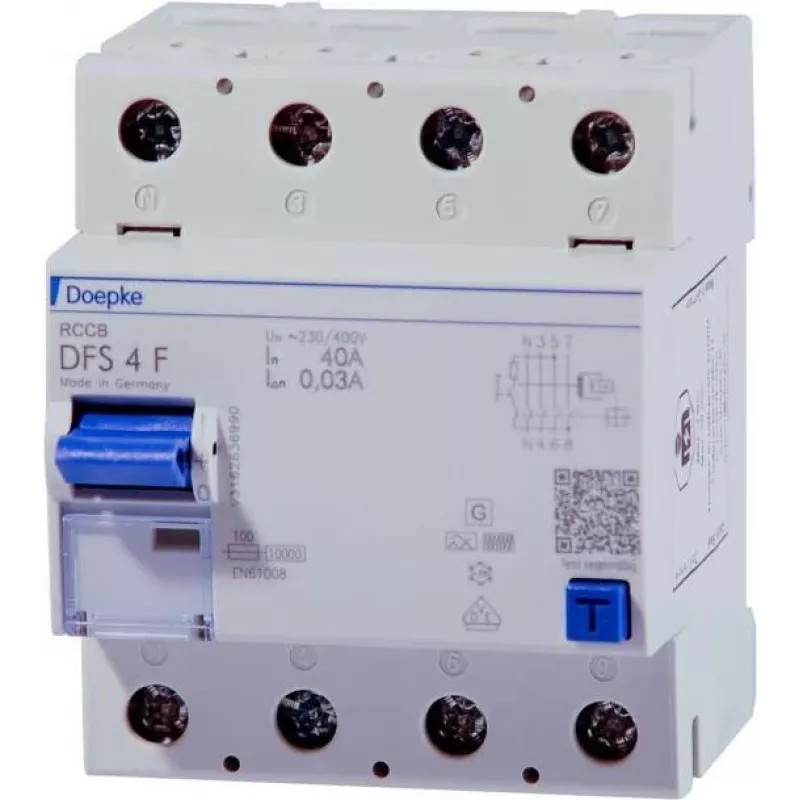

Doepke DFS4 063-4/0.03-F diferenciālās strāvas aizsardzības automāts (RCCB), 63 A, 4 polu, 30 mA, F tips 09144820

F tips nozīmē, ka šis automāts reaģē arī uz augstfrekvences noplūdes strāvām līdz 1000 Hz — tur, kur parastais A tips var vienkārši neiedarboties. Doepke DFS4 063-4/0.03-F ir 4 polu diferenciālās strāvas aizsardzības automāts ar 63 A nominālo strāvu un 30 mA noplūdes strāvu, paredzēts sistēmām ar frekvences pārveidotājiem, vienfāzes invertoriem un citām nelineārām slodzēm.

Kāpēc F tips, nevis A

Frekvences pārveidotāji un vienfāzes invertori ģenerē noplūdes strāvas ar augstfrekvences komponentēm. Standarta A tipa RCCB šādas strāvas var neatpazīt, un aizsardzība faktiski nestrādā. Šis automāts tās uztver un atslēdz ķēdi dažu milisekundu laikā.

Galvenās priekšrocības

• 4 poli — aizsardzība trīsfāžu sistēmās ar nulli
• 30 mA jutība — cilvēku aizsardzība pret elektriskās strāvas triecienu
• 10 kA nosacītā īsslēguma strāvas noturība
• 3 kA impulsstrāvas izturība — mazāk nevajadzīgu atslēgšanos
• Skrūvju spailes 1,5–50 mm² vadiem
• Kompakts DIN sliedes montāžas korpuss
• Atbilst EN 61008-1 un VDE 0664-10

Kam piemērots

• Trīsfāžu ķēdēm ar frekvences pārveidotājiem, UPS sistēmām un elektroniskiem balastiem
• Rūpnieciskajām un komerciālajām sadalnēm, kur nepieciešama uzticama zemesslēguma aizsardzība
• Instalācijām ar jauktas frekvences noplūdes strāvām, kur A tips var nenostrādāt
• Vienfāzes frekvences invertoru, medicīnas iekārtu un IT sistēmu barošanas ķēdēm
• Gan jaunām instalācijām, gan esošo sadalņu modernizācijai

Tehniskie dati

• Nominālā strāva (In): 63 A
• Nominālā noplūdes strāva (IΔn): 30 mA
• Polu skaits: 4
• RCD tips: F (jutīgs pret AC un pulsējošām DC noplūdes strāvām, kā arī augstfrekvences komponentēm)
• Nominālais spriegums: 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Nosacītā īsslēguma strāva: 10 kA
• Nominālā pārslēgšanas spēja (IΔm): 1000 A
• Impulsstrāvas izturība: 3 kA
• Montāža: DIN sliede (EN 60715)
• Aizsardzības pakāpe: IP20 (spailes), IP40 (uzstādīts)
• Darba temperatūra: no -25 °C līdz +40 °C
• Spaiļu kapacitāte: 1,5–50 mm²
• Standarti: EN 61008-1, VDE 0664-10

Uzstādīšana un lietošana

Automāts montējas uz standarta DIN sliedes sadalnē. Pievienojiet fāzes un nulli atbilstoši shēmai, pārliecinoties, ka augšupējā aizsardzība atbilst 63 A slodzei. Pēc uzstādīšanas pārbaudiet darbību ar iebūvēto testa pogu.

Ieteikums: pārosim šo RCCB ar atbilstošiem Doepke miniatūrajiem automātiskiem slēdžiem (MCB), lai iegūtu pilnīgu pārstrāvas un noplūdes strāvas aizsardzību. Regulāri pārbaudiet ar testa pogu — īpaši pēc pārveidotāju vai invertoru pievienošanas.
