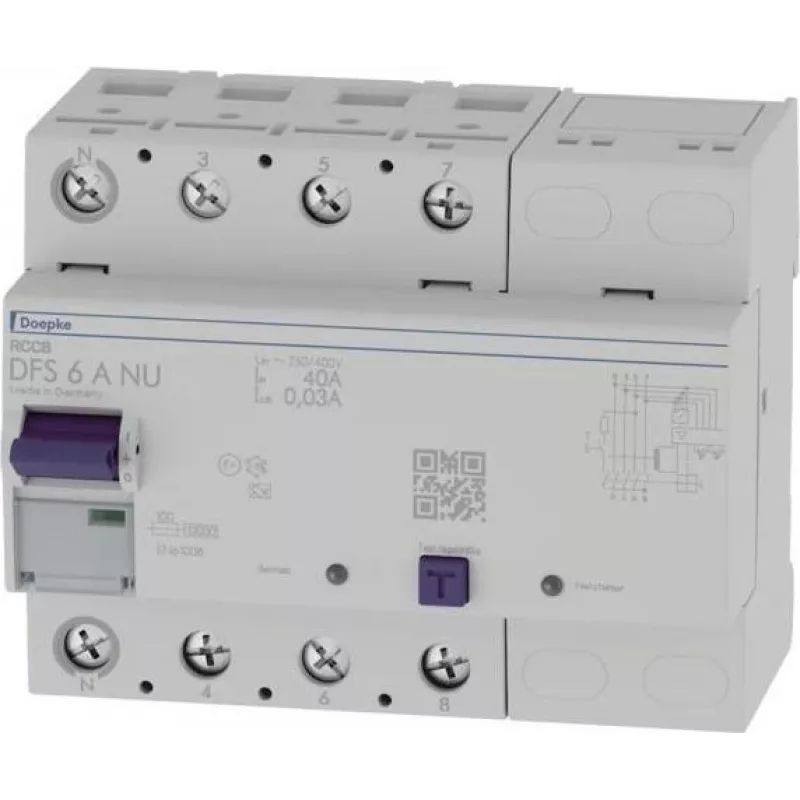

Doepke DFS6 040-4/0.03-A NU atlikušās strāvas automāts (RCCB) 4-poliem 40A 30mA Type A 09134801

Kad trīsfāžu līnijā ar 40 A slodzi ir nepieciešama gan aizsardzība pret strāvas noplūdi, gan pret ugunsbīstamību, Doepke DFS6 040-4/0.03-A NU nodrošina momentānu atslēgšanos pie 30 mA. Šis A tipa RCCB ir paredzēts komerciālām un industriālām sadales sistēmām, kur svarīga ir gan jutība, gan izturība pret palaišanas strāvām.

Galvenās priekšrocības

• Augsta 40 A nominālā strāva ar 30 mA jutību – tūlītēja atslēgšanās personu un īpašuma aizsardzībai
• Četru polu konstrukcija – aizsargā trīs fāzes un neitrālo vadu
• A tipa atslēgšanās – uztver gan sinusoidālas maiņstrāvas, gan pulsējošas līdzstrāvas noplūdes strāvas
• Kompakts DIN sliedes korpuss ar IP20 spailēm (IP40 pēc uzstādīšanas)
• Plašs darba temperatūras diapazons no -25 °C līdz +60 °C
• 250 A (8/20 µs) impulsa strāvas izturība – novērš nevajadzīgu atslēgšanos

Kam piemērots

Šis RCCB ir ideāls elektriķiem un uzņēmumiem, kas uzstāda vai modernizē sadales skapjus ražošanas cehos, darbnīcās, komerctelpās vai citās vietās, kur ir trīsfāžu iekārtas un nepieciešama paaugstināta elektrodrošība. Pateicoties A tipa raksturlīknei, tas ir piemērots arī ķēdēm ar elektroniskām iekārtām, piemēram, datoriem, frekvenču pārveidotājiem vai LED apgaismojumu.

Tehniskie dati

• Polu skaits: 4
• Nominālā strāva (In): 40 A
• Nominālā atlikušās strāvas strāva (IΔn): 0,03 A (30 mA)
• Atlikušās strāvas tips: A
• Nominālais spriegums: 230/400 V AC
• Nominālā frekvence: 50/60 Hz
• Nominālā īsslēguma strāva: 10 kA
• Nominālais impulsa izturības spriegums: 4 kV
• Montāža: DIN sliede (EN 60715)
• Aizsardzības pakāpe: IP20 (spailes), IP40 (uzstādīts)
• Darba temperatūra: -25 °C līdz +60 °C
• Spaiļu ietilpība: 1,5 – 50 mm²
• Impulsa strāvas izturība: 250 A (8/20 µs)
• Nominālā pārslēgšanas spēja: 500 A
• Atslēgšanās raksturlīkne: momentāna
• Elektriskā kalpošanas ilgums: 10 000 ciklu
• Mehāniskais kalpošanas ilgums: 20 000 ciklu
• Standarts: EN 61008

Kā lietot

Uzstādiet automātu uz DIN sliedes sadales skapī. Pievienojiet fāzes vadus pie 1., 3. un 5. spailes, bet neitrālo vadu pie 2. spailes (vai atbilstoši shēmai). Pārliecinieties, ka visi vadi ir droši ievietoti spailēs un pievilkti ar atbilstošu griezes momentu. Pēc uzstādīšanas pārbaudiet darbību, nospiežot testa pogu – automātam ir jāatslēdzas. Regulāri veiciet testa pogas pārbaudi atbilstoši vietējiem noteikumiem.

Padoms: Lai nodrošinātu maksimālu drošību, uzstādiet šo RCCB kopā ar atbilstošiem MCB automātslēdžiem un pārbaudiet, vai kopējā noplūdes strāva ķēdē nepārsniedz 30 mA. Ja līnijā ir daudz elektronisku iekārtu, A tips ir pareizā izvēle.
