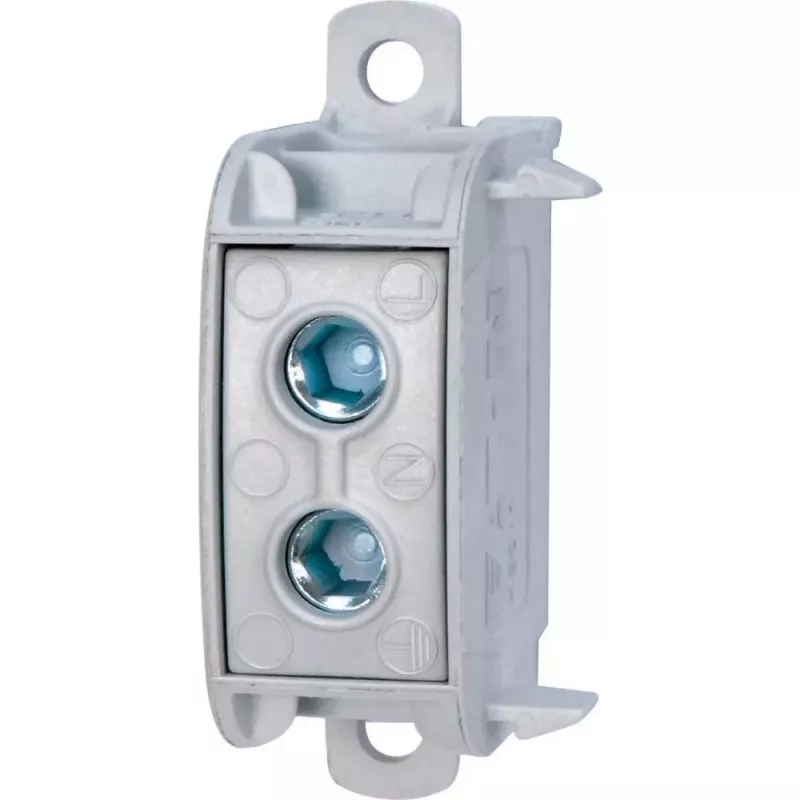

Eaton 098573 PE/N/PEN spailes bloks 100A vienkāršs skava K50/1

Ja sadales skapī jāsavieno aizsargvadītājs, neitrāle un PEN vads ar lielu strāvas slodzi, parasts spailes bloks var nepietikt. Eaton K50/1 (modelis 098573) ir paredzēts tieši šādiem gadījumiem – tas iztur 100 A un nodrošina drošu savienojumu ar galvenajiem vadītājiem no 10 līdz 70 mm².

Kāpēc izvēlēties šo spailes bloku

• Augsta strāvas kapacitāte: nominālā strāva 100 A, nominālais izolācijas spriegums 690 V AC.
• Plašs vadītāju diapazons: galvenie 10–70 mm² (stingrie) vai 10–50 mm² (lokanie); palīgvadi 1,5–25 mm² (stingrie) vai 1,5–16 mm² (lokanie).
• Seši palīgskrūvju savienojumi papildu pieslēgumiem – ērti, ja nepieciešams sadalīt vairākus vadus.
• Izturīgs niķelēta misiņa vadītāja materiāls ilgstošai lietošanai.
• Piesārņojuma pakāpe 3 – piemērots arī sarežģītākos apstākļos.

Tehniskie dati

• Savienojuma veids: skrūvju spaile.
• Montāža: DIN sliede TS35 vai skrūvju stiprinājums.
• Aizsardzības pakāpe: IP20.
• Korpusa materiāls: poliamīds (PA).
• Krāsa: zila.

Kam piemērots

Šis spailes bloks ir domāts profesionāļiem, kas strādā ar elektrosadales iekārtām – elektriķiem, paneļu montētājiem un apkopes speciālistiem. Tas noder gan jaunu sadales skapju izbūvē, gan esošu instalāciju atjaunināšanā, kur nepieciešams uzticams PE, N vai PEN savienojums ar lielu strāvu.

Lietošana

Uzstādiet bloku uz standarta 35 mm DIN sliedes vai piestipriniet ar skrūvēm. Ievietojiet galveno vadītāju (10–70 mm²) un pievelciet skrūvi. Palīgvadus (līdz 25 mm²) pievienojiet atsevišķiem skrūvju termināļiem. Pārliecinieties, ka visi savienojumi ir stingri pievilkti un atbilst vietējiem elektroinstalācijas noteikumiem.

Padoms: pirms lietošanas vienmēr pārbaudiet, vai spailes bloks atbilst jūsu sistēmas strāvas un sprieguma prasībām. Regulāri pārbaudiet skrūvju savilkumu, jo ilgstoša ekspluatācija var to vājināt.
