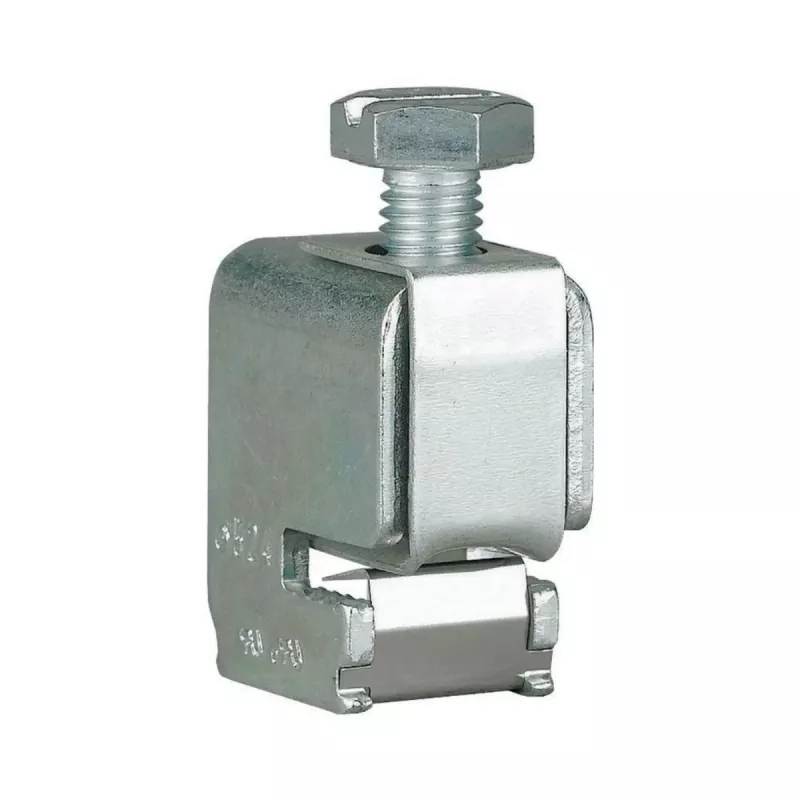

Eaton 107190 vadītāju savienojuma spaile 16-120 mm² 5 mm kopnei, skrūvju savienojums, pelēka

Kad jāsavieno resni vadītāji ar kopni, parastie risinājumi bieži vien nav pietiekami jaudīgi. Eaton 107190 spaile ir radīta tieši šādiem gadījumiem – tā pieņem vadītājus no 16 līdz 120 mm² un nostiprinās uz 5 mm biezas kopnes, nodrošinot drošu kontaktu pat pie 250 A un 690 V AC.

Kāpēc izvēlēties šo spaili

• Plašs vadītāju diapazons: gan stingrie, gan elastīgie vadītāji no 16 līdz 120 mm².
• Augsta strāvas noslodze: nominālā strāva līdz 250 A pie 690 V AC.
• Izturīga konstrukcija: poliamīda izolācija, misiņa spīles un cinkota tērauda skrūve.
• Ērta montāža: pievilkšanas griezes moments 10 Nm vadītāja skrūvei.

Tehniskie dati

• Vadītāja šķērsgriezums (elastīgais): 16 - 120 mm²
• Vadītāja šķērsgriezums (stingrais): 16 - 120 mm²
• Kopnes biezums: 5 mm
• Piermērots kopnes platumam: 12 - 30 mm
• Nominālā darba strāva (Ie): 250 A
• Nominālais darba spriegums (Ue): 690 V AC
• Savienojuma veids: skrūvju spaile
• Savienojumu skaits: 1 (vadītājs)
• Polu skaits: 1
• Montāžas veids: uz kopnes
• Izolācijas materiāls: poliamīds (PA)
• Spīļu materiāls: misiņš
• Skrūves materiāls: tērauds, cinkots
• Krāsa: pelēka
• Aizsardzības pakāpe: IP20
• Pievilkšanas griezes moments (vadītāja skrūve): 10 Nm
• Atbilstība standartam: IEC/EN 60947-7-1

Kam piemērota

Šī spaile ir paredzēta elektriķiem, paneļu montētājiem un visiem, kas strādā ar sadales iekārtām, kur nepieciešams savienot liela šķērsgriezuma vadītājus ar kopni. Tā nodrošina uzticamu un drošu savienojumu pat prasīgos apstākļos.

Kā lietot

Uzstādiet spaili uz 5 mm biezas kopnes, ievietojiet vadītāju un pievelciet skrūvi ar 10 Nm griezes momentu. Pārliecinieties, ka vadītājs ir pareizi ievietots un savienojums ir stingrs.

Padoms: vienmēr pārbaudiet, vai kopnes biezums un platums atbilst spailes specifikācijai, un izmantojiet kalibrētu griezes momenta atslēgu, lai nodrošinātu drošu savienojumu.
