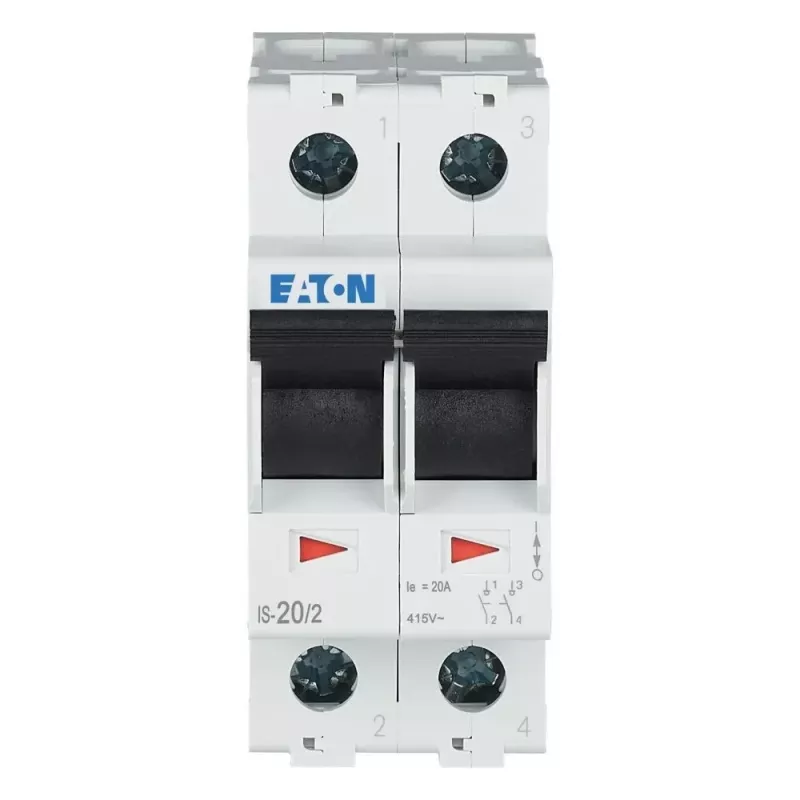

Eaton 2 polu galvenais slēdzis 20 A 230 V pelēks 276259

Rūpniecisko vadības panelu montētājiem un elektriķiem, kuri meklē uzticamu un drošu atslēgšanas risinājumu, Eaton 276259 ir 2 polu galvenais slēdzis ar 20 A nominālo strāvu un 230 V AC darba spriegumu. Tā IP65 aizsardzība pret putekļiem un ūdens strūklām ļauj to izmantot arī prasīgos apstākļos.

Galvenās priekšrocības

• Augsta pārtraukšanas spēja: nosacītā īsslēguma strāva 6 kA
• Izturīga konstrukcija: IP65 aizsardzība no priekšpuses
• Daudzpusība: atbalsta AC-23A slodzes līdz 5,5 kW pie 230 V
• Plašs darba temperatūras diapazons: no -25°C līdz +50°C

Kam piemērots

Šis slēdzis ir ideāli piemērots rūpniecisko iekārtu vadības paneļiem, mašīnu barošanas atslēgšanai un citām vietām, kur nepieciešama droša un uzticama elektriskā izolācija. Pateicoties iespējai nobloķēt slēdzi OFF pozīcijā ar piekariņu (nav iekļauts), to var droši izmantot apkopes darbu laikā.

Tehniskie dati

• Polu skaits: 2
• Nominālā darba strāva (Ie): 20 A
• Nominālais darba spriegums (Ue): 230 V AC
• Slēdža tips: Galvenais slēdzis / atslēgšanas slēdzis
• Montāža: Paneļa montāža (no priekšpuses)
• Aizsardzības pakāpe (priekšpuse): IP65
• Korpusa krāsa: Pelēka
• Roktura krāsa: Melna
• Pārslēgšanas leņķis: 90°
• Pārslēgšanas pozīciju skaits: 2 (ON/OFF)
• Savienojuma veids: Skrūvju spailes
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā īslaicīgā izturības strāva (Icw): 0,32 kA (1s)
• Nominālā nosacītā īsslēguma strāva (Iq): 6 kA
• Standarts: IEC/EN 60947
• Bloķējams: Jā (piekariņš nav iekļauts)
• Nominālā jauda (AC-23A, 230V): 5,5 kW
• Apkārtējās vides darba temperatūra: -25 līdz +50 °C

Kā lietot

Slēdzi montē paneļa priekšpusē, izmantojot tam paredzēto atveri. Pievienojiet vadus pie skrūvju spailēm, ievērojot shēmu. Pēc montāžas pārbaudiet, vai slēdzis darbojas abās pozīcijās. Lai nodrošinātu drošību apkopes laikā, nobloķējiet slēdzi OFF pozīcijā ar piekariņu (jāiegādājas atsevišķi).

Padoms: vienmēr pārliecinieties, ka barošana ir atslēgta pirms darbu veikšanas pie elektroinstalācijas. Izmantojiet tikai sertificētus vadus un ievērojiet vietējos drošības noteikumus.
