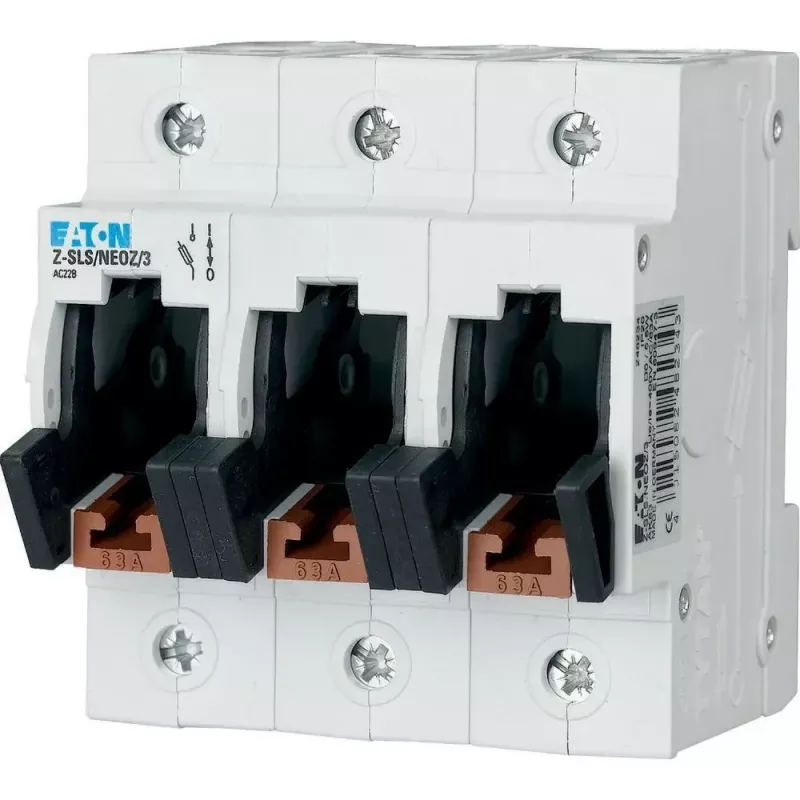

Eaton 248234 Z-SLS 3-polų 63A D02 drošinātāju slēdzis-atdalītājs

Kad sadales skapī vai skaitītāju skapī nepieciešams droši atslēgt un aizsargāt trīs fāzes, Eaton 248234 Z-SLS ir praktisks risinājums. Tas apvieno slodzes pārtraukšanas spēju ar D02 (Neozed) drošinātāju turētāju, nodrošinot gan manuālu atslēgšanu, gan pārsprieguma aizsardzību.

Kam paredzēts

Elektriķiem un sadales skapju montētājiem, kuri ikdienā strādā ar dzīvojamo un komerciālo ēku elektroinstalācijām. Šis slēdzis-atdalītājs ir piemērots kā galvenais slēdzis vai līnijas atdalītājs, kur nepieciešama selektīva aizsardzība un vienkārša drošinātāju nomaiņa.

Galvenās priekšrocības

• 3 polu slēdzis-atdalītājs ar nominālo strāvu 63 A
• Savietojams ar D02 (Neozed) drošinātāju ieliktņiem
• Nominālais darba spriegums 400 V AC
• Montāža uz DIN sliedes (EN 60715)
• Moduļa platums 4,5 TE
• Skrūvju spailes ar plašu pievienojamo vadu diapazonu
• Vizuāls drošinātāja stāvokļa indikators
• Aizsardzības pakāpe IP20 (spailes), IP40 (priekšpuse)

Specifikācijas

• Polu skaits: 3
• Nominālā strāva: 63 A
• Nominālais darba spriegums: 400 V AC
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Drošinātāju sistēma: D02 (Neozed)
• Montāža: DIN sliede (EN 60715)
• Moduļa platums: 4,5 TE
• Savienojums: skrūvju spailes
• Galveno spaiļu kapacitāte: 1,5 - 25 mm²
• Palīgspaiļu kapacitāte: 1,5 - 16 mm²
• Aizsardzības pakāpe: IP20 (spailes), IP40 (priekšpuse)
• Darba temperatūra: -25 līdz +50 °C
• Uzglabāšanas temperatūra: -40 līdz +80 °C
• Standarts: IEC/EN 60947-3
• Īsslēguma pārtraukšanas spēja: 50 kA ar atbilstošu drošinātāju
• Pielietojums: galvenais slēdzis sadales skapjos, skaitītāju skapjos

Kā lietot

Uzstādiet uz DIN sliedes, pievienojiet fāzes un neitrālo vadu pie skrūvju spailēm, ievērojot ražotāja shēmu. Ievietojiet D02 drošinātāju ieliktņus ar atbilstošu nominālu. Pirms ieslēgšanas pārbaudiet, vai nav bojāta izolācija un vai visi savienojumi ir stingri pievilkti.

Padoms: pārliecinieties, ka īsslēguma strāva pirms šīs ierīces nepārsniedz 50 kA, lietojot atbilstošus D02 drošinātājus. Vizuālais indikators ļauj ātri noteikt, kura fāze ir nostrādājusi, tādējādi saīsinot diagnostikas laiku.
