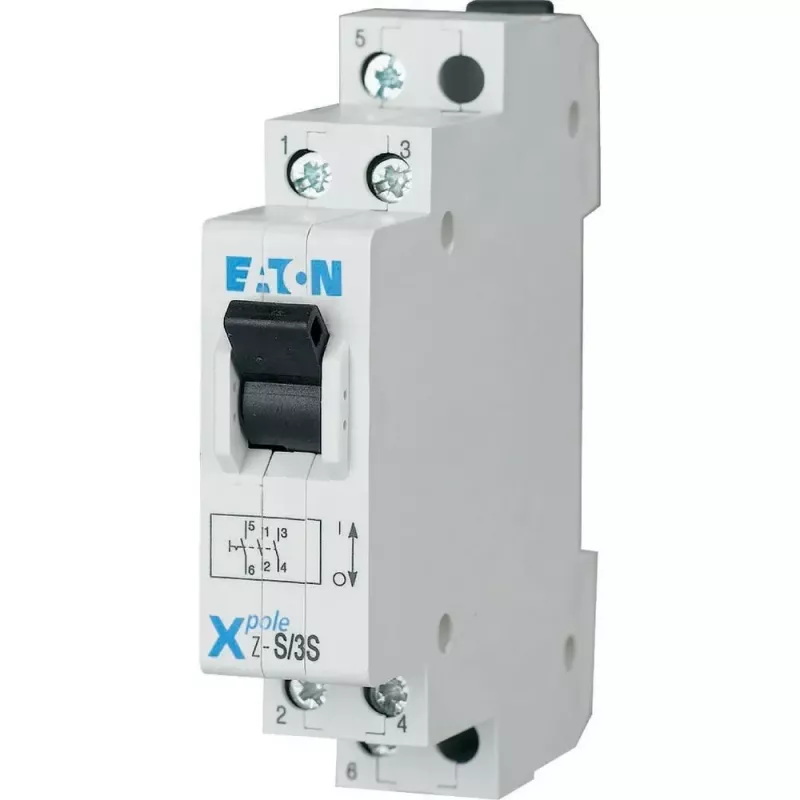

Eaton 248334 vadības slēdzis 16A 3-poliem 1TE 230/400V

Eaton 248334 ir 3-poliem vadības slēdzis ar 16 A nominālo strāvu un 230/400 V AC darba spriegumu, kas paredzēts kompaktai DIN sliedes montāžai tikai 1 TE (18 mm) platumā.

Galvenās priekšrocības

• 3-poliem komutācija ar 16 A nominālo strāvu
• Ļoti kompakts 1 TE (18 mm) platums – ietaupa vietu sadalnē
• Augsts mehāniskais kalpošanas laiks: vairāk nekā 100 000 darbību
• Plašs darba temperatūras diapazons: no -25°C līdz +50°C

Tehniskie dati

• Nominālais darba spriegums: 230/400 V AC
• Nominālais izolācijas spriegums: 440 V AC
• Polu skaits: 3
• Normāli atvērtu kontaktu skaits: 3
• Normāli aizvērtu kontaktu skaits: 0
• Moduļa platums: 1 TE (18 mm)
• Montāžas veids: DIN sliede (EN 60715)
• Savienojuma veids: skrūvju spailes
• Spaiļu ietilpība viendzīslu vadiem: 1,5 - 10 mm²
• Spaiļu ietilpība daudzdzīslu vadiem: 1,5 - 6 mm²
• Elektriskais kalpošanas laiks: vairāk nekā 10 000 darbību
• Mehāniskais kalpošanas laiks: vairāk nekā 100 000 darbību
• Aizsardzības pakāpe: IP20 spailēm, IP40 priekšpusei
• Darba temperatūras diapazons: no -25°C līdz +50°C
• Atbilstība standartam: IEC/EN 60669-1

Kam piemērots

Šis slēdzis ir piemērots rūpnieciskām un ēku automatizācijas sistēmām, kur nepieciešama uzticama 3-poliem ķēžu komutācija līdz 16 A. Pateicoties kompaktajiem izmēriem, tas ir ideāls risinājums sadalnēm ar ierobežotu vietu.

Kā lietot

Uzstādiet slēdzi uz standarta DIN sliedes (EN 60715). Pievienojiet vadus, izmantojot skrūvju spailes: viendzīslu vadus ar šķērsgriezumu no 1,5 līdz 10 mm² vai daudzdzīslu vadus no 1,5 līdz 6 mm². Pārliecinieties, ka tiek ievērots pareizais polaritātes un fāžu savienojums atbilstoši shēmai. Slēdzis nodrošina normāli atvērtu kontaktu (NO) komutāciju.

Padoms: pirms uzstādīšanas vienmēr atslēdziet barošanu. Lai nodrošinātu ilgmūžību, izvairieties no pārslodzes, kas pārsniedz 16 A. Regulāri pārbaudiet skrūvju savienojumu stingrību.
