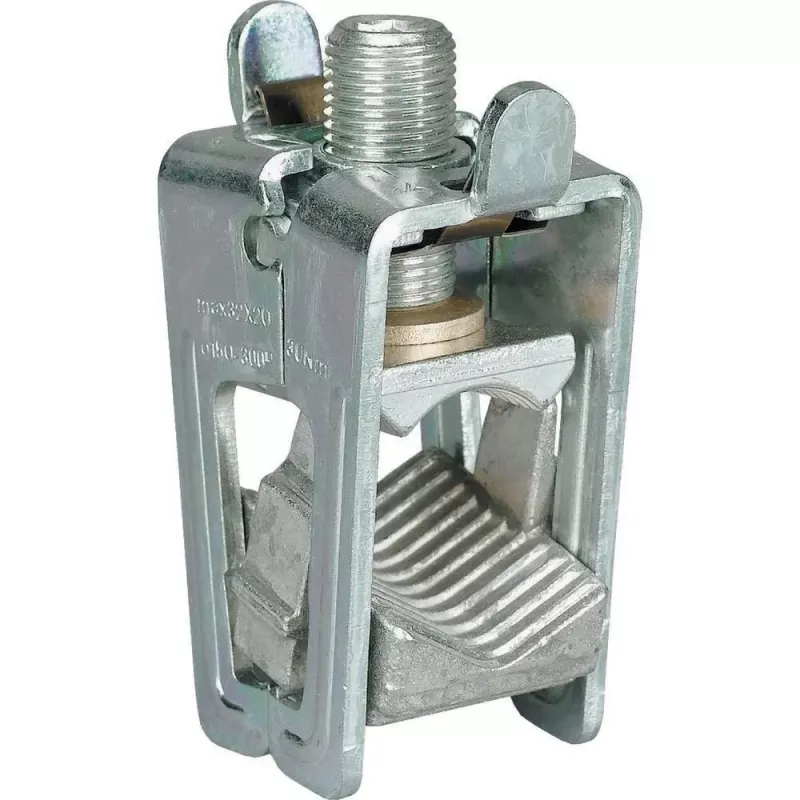

Eaton AKS300 izplešanas spaile 150-300 mm² (107196)

Elektromontieriem un industriālo sadalņu būvētājiem, kuri strādā ar liela šķērsgriezuma vadītājiem, Eaton AKS300 izplešanas spaile nodrošina drošu un vienkāršu savienojumu ar xEffect sistēmas kopnēm. Tā ir paredzēta tieši tiem gadījumiem, kad nepieciešams pievienot 150–300 mm² vadītājus bez liekām pārejas detaļām.

Kāpēc izvēlēties AKS300

• Liels pievienojamo vadītāju diapazons: gan stingri, gan elastīgi vadītāji no 150 līdz 300 mm².
• Augsta nominālā strāva: 630 A un 690 V AC, kas ļauj izmantot jaudas sadalē.
• Vienkārša montāža: skrūvju spaile ar izplešanas mehānismu – viens vadītājs uz vienu spaili.
• Izturīgi materiāli: vara kontakts un poliamīda (PA) korpuss nodrošina ilgmūžību un izolāciju.
• Saderība ar Eaton xEffect: atbalsta kopnes ar 5 mm un 10 mm biezumu.

Kam piemērota

Šī spaile ir paredzēta elektriķiem, kuri veic industriālo sadalņu montāžu, kā arī apkopes speciālistiem, kas strādā ar Eaton xEffect sistēmu. Tā ir ideāla vietās, kur jāpievieno liela šķērsgriezuma kabeļi pie kopnēm, piemēram, sadales iekārtās, mašīnu vadības skapjos un enerģijas sadales punktos.

Galvenie tehniskie dati

• Vadītāja šķērsgriezums (stingrs): 150 – 300 mm²
• Vadītāja šķērsgriezums (elastīgs): 150 – 300 mm²
• Nominālā darba strāva: 630 A
• Nominālais darba spriegums: 690 V AC
• Nominālais izolācijas spriegums: 1000 V
• Savienojuma veids: izplešanas spaile (skrūvju spaile)
• Vadītāju skaits uz spaili: 1
• Montāžas veids: uz kopnes
• Saderība ar kopņu sistēmu: Eaton xEffect (5/10 mm biezas)
• Materiāls (kontakts): varš
• Materiāls (korpuss): poliamīds (PA)
• Piesārņojuma pakāpe: 3
• Darba temperatūras diapazons: -25 līdz +70 °C
• Uzglabāšanas temperatūras diapazons: -40 līdz +80 °C
• Krāsa: pelēka / melna

Lietošanas norādes

Pirms montāžas pārliecinieties, ka kopnes biezums atbilst 5 vai 10 mm. Ievietojiet vadītāju spailē un pievelciet skrūvi ar piemērotu griezes momentu. Viena spaile paredzēta vienam vadītājam. Pēc pievilkšanas pārbaudiet savienojuma stingrību.

Padoms: vienmēr izslēdziet barošanu pirms darba un pārbaudiet, vai vadītāja šķērsgriezums atbilst spailes diapazonam. Izmantojiet kalibrētu momentatslēgu, lai nodrošinātu drošu kontaktu un izvairītos no pārspīlēšanas.
