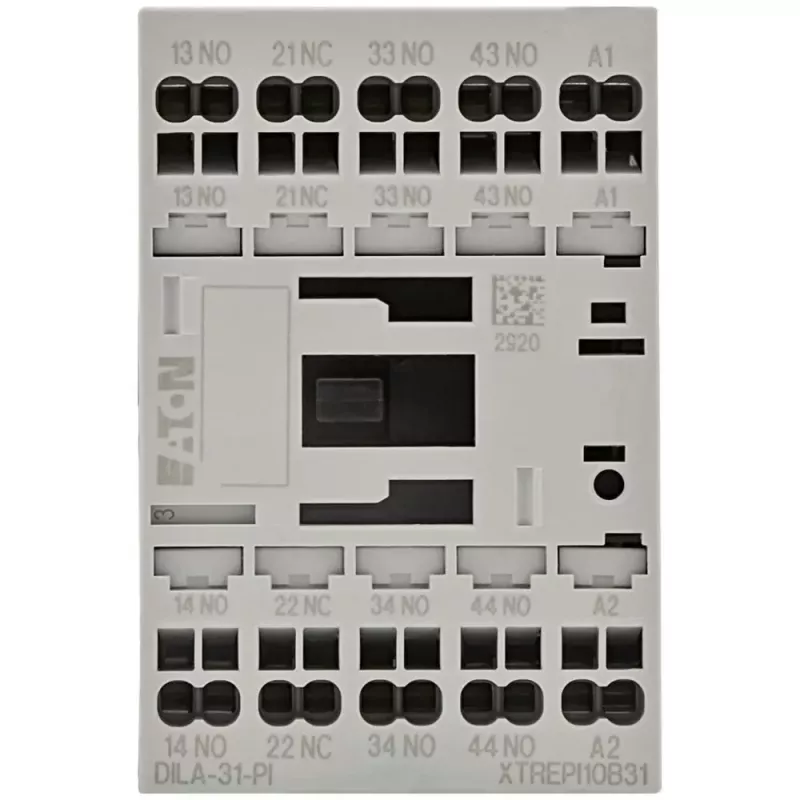

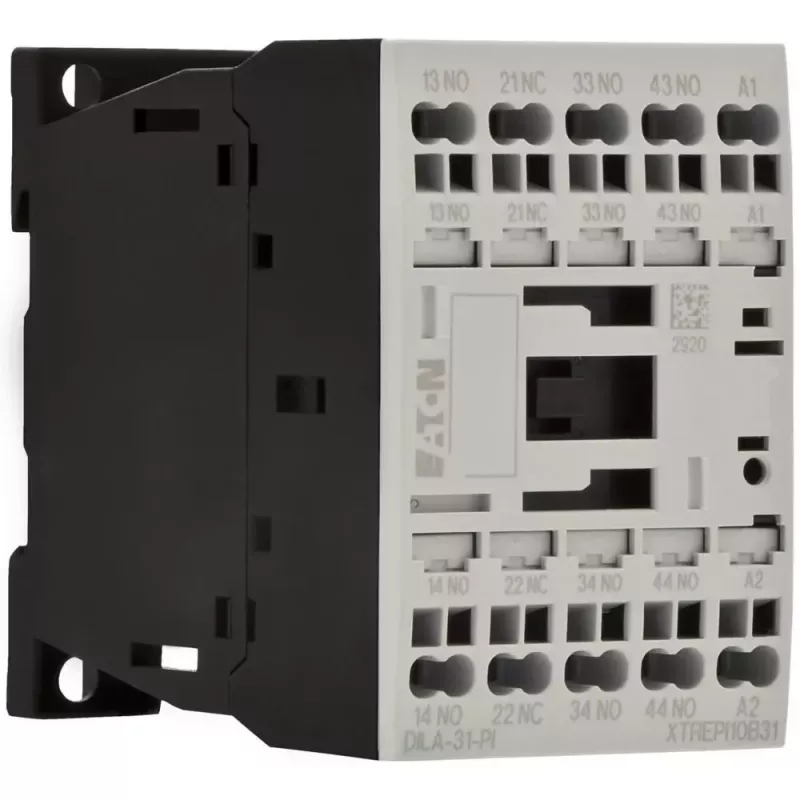

EATON DILA-31 palīgkontaktors, 230 V 50 Hz / 240 V 60 Hz spole, 3NO+1NC, 4 A 199209

690 V nominālais izolācijas spriegums un 6 kV impulsa izturība – tā ir EATON DILA-31 palīgkontaktora drošības rezerve. Šis palīgkontaktors ir paredzēts vadības ķēdēm, kur nepieciešama uzticama pārslēgšanās gan 50 Hz, gan 60 Hz tīklos.

Kāpēc izvēlēties DILA-31?

• Augsts izolācijas līmenis: 690 V nominālais izolācijas spriegums, 6 kV impulsa izturība
• Universāla spole: 230 V 50 Hz / 240 V 60 Hz
• Ilgs mehāniskais kalpošanas laiks: 10 miljoni darbību
• Kompakts izmērs, montāža uz DIN sliedes vai ar skrūvēm

Tehniskie dati

• Produkta veids: palīgkontaktors
• Palīgkontaktu skaits: 3NO + 1NC
• Spoles spriegums: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (AC-15, 400 V): 3 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāžas veids: DIN sliede / skrūvju montāža
• Savienojumu tips: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Elektriskais kalpošanas laiks (AC-15): 1,5 x 10^6 darbības
• Mehāniskais kalpošanas laiks: 10 x 10^6 darbības
• Standarti: IEC/EN 60947, VDE 0660
• Jaudas patēriņš (pievilkšana): 28 VA
• Jaudas patēriņš (noturēšana): 4,6 VA

Kam piemērots?

Šis palīgkontaktors ir ideāls elektromehāniķiem, automatizācijas speciālistiem un visiem, kas strādā ar vadības paneliem. Tas nodrošina uzticamu signālu pārslēgšanu dažādās rūpnieciskās sistēmās.

Lietošana

Uzstādiet DILA-31 uz DIN sliedes vai piestipriniet ar skrūvēm. Pievienojiet spoli 230 V 50 Hz vai 240 V 60 Hz barošanas avotam. Izmantojiet skrūvju spailes, lai savienotu 3NO un 1NC kontaktus ar vadības ķēdi. Pārliecinieties, ka darba temperatūra ir robežās no -25 līdz +60 °C.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet savienojumu stingrību un izvairieties no pārslodzes, kas pārsniedz norādītos nominālos lielumus.
