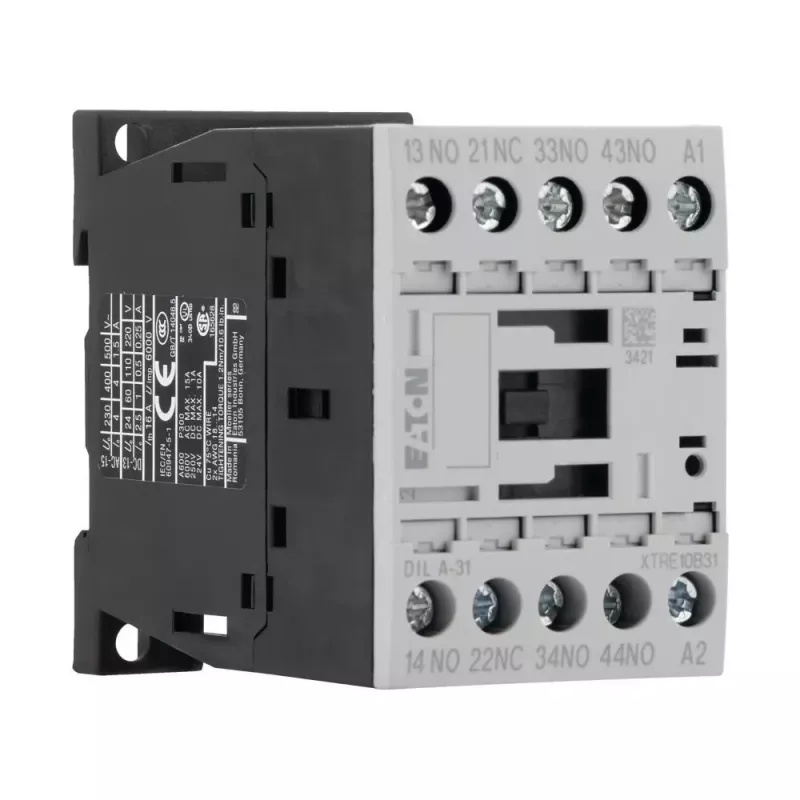

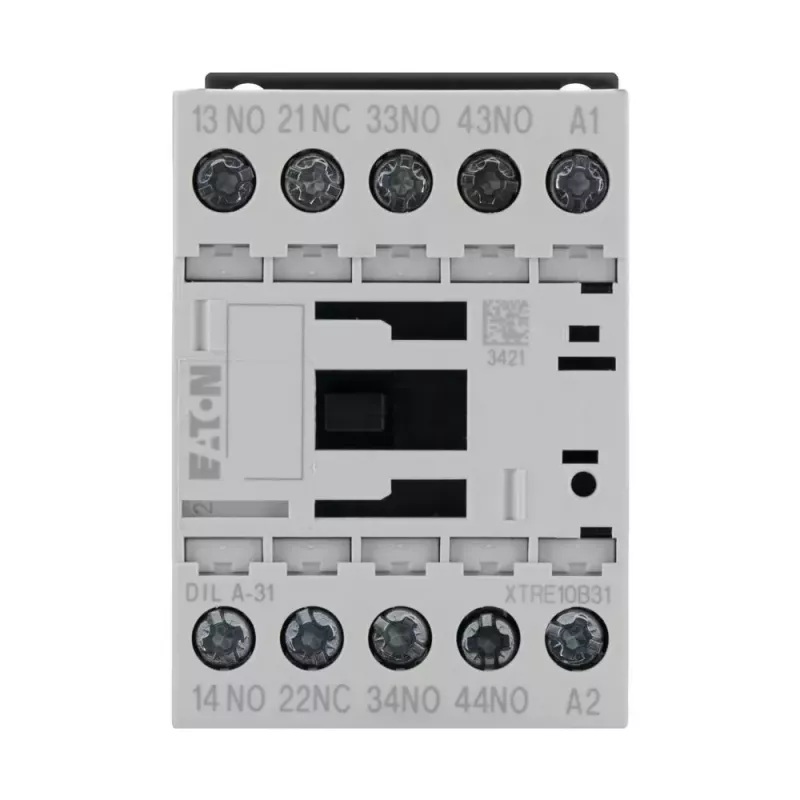

Eaton DILA-31 palīgkontaktors, 230 V AC spole, 3 NO + 1 NC, skrūvju spailes, 1,6 kW

Eaton DILA-31 (276364) ir kompakts palīgkontaktors ar 230 V AC spoli un 4 polu kontaktu konfigurāciju: 3 normāli atvērti (NO) un 1 normāli aizvērts (NC). Tas nodrošina uzticamu komutāciju vadības ķēdēs, signālu pārraidē un bloķēšanas shēmās.

Kam paredzēts

Šis kontaktors ir piemērots elektrosadales skapju montētājiem, sistēmu integratoriem un apkopes tehniķiem, kuri meklē kompaktu, uz DIN sliedes montējamu palīgkontaktoru maiņstrāvas vadības ķēdēm. Tas der mašīnu darbgaldos, konveijeros, HVAC iekārtās un citās automatizētās sistēmās, kur nepieciešami papildu kontakti.

Galvenās iezīmes

• Spoles spriegums: 230 V AC, 50 Hz
• Kontaktu konfigurācija: 3 NO + 1 NC
• Pieslēgums: skrūvju spailes drošai vadu savienošanai
• Nominālā darba strāva: 4 A (AC-15, 230 V)
• Nominālais izolācijas spriegums: 690 V
• Montāža: uz DIN sliedes vai ar skrūvēm
• Kompakti izmēri vietas taupīšanai

Specifikācijas

• Vadības ķēdes spriegums: 230 V AC
• Vadības ķēdes frekvence: 50 Hz
• Polu skaits: 4
• NO kontaktu skaits: 3
• NC kontaktu skaits: 1
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Mehāniskā izturība: 20 x 10^6 darbības cikli
• Elektriskā izturība: 10 x 10^6 darbības cikli
• Darba temperatūras diapazons: -25 līdz +60 °C
• Aizsardzības pakāpe: IP20 (spailes)
• Standarti: IEC/EN 60947, VDE 0660, UL, CSA

Padomi

Pārliecinieties, ka spoles spriegums atbilst vadības ķēdei, lai izvairītos no spoles pārdegšanas. Izmantojiet atbilstošus vadu izmērus un pievilkšanas momentus skrūvju spailēm, lai nodrošinātu uzticamu savienojumu. Induktīvām slodzēm apsveriet pārsprieguma slāpēšanu, lai pagarinātu kontaktu kalpošanas laiku.
