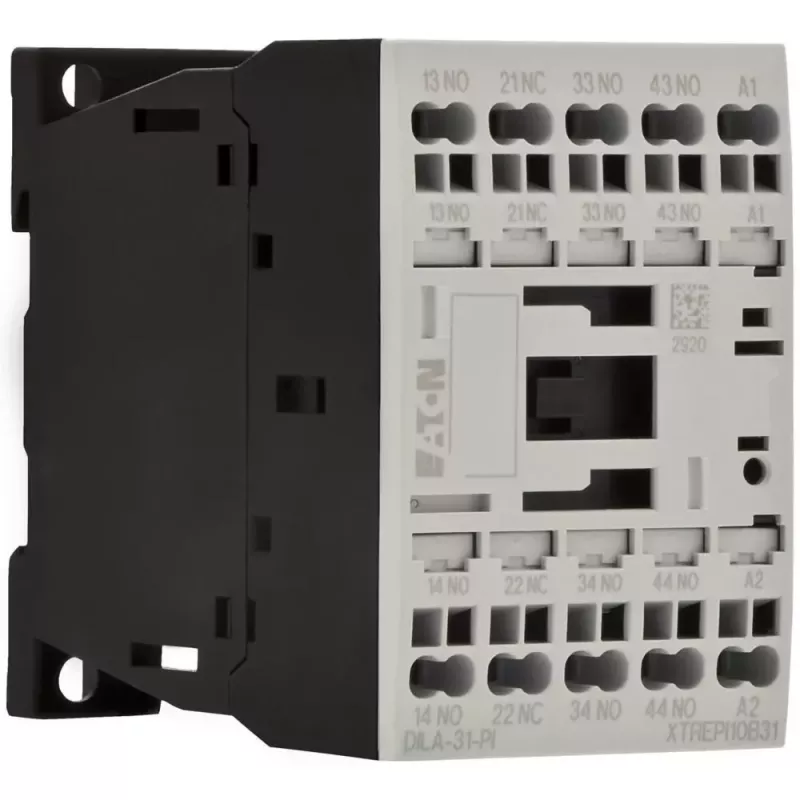

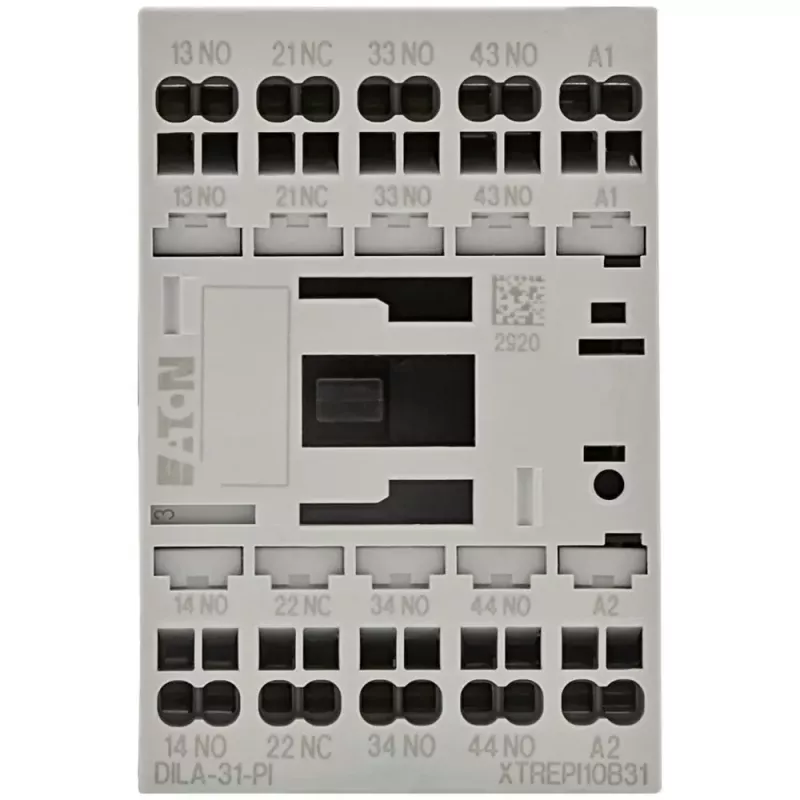

Eaton DILA-31 palīgkontaktors, 24 V DC spole, 3NO+1NC, 4 polu, 199213

Eaton DILA-31 ir kompakts palīgkontaktors ar 24 V DC spoli un 4 polu kontaktu konfigurāciju (3 normāli atvērti, 1 normāli aizvērts), kas paredzēts vadības un palīgķēžu pārslēgšanai rūpnieciskās vidēs.

Priekšrocības

• Augsta mehāniskā izturība – 20 miljoni darbības ciklu
• Elektriskā izturība – 1,3 miljoni ciklu pie AC-15
• Kompekts dizains, piemērots DIN sliedei vai skrūvju montāžai
• Uzticama darbība ar 24 V DC spoli

Piemērots

• Palīg- un vadības ķēžu pārslēgšanai rūpniecībā
• Izmantošanai vadības panelos un mašīnbūvē
• Lietojumiem, kur nepieciešama droša zemsprieguma DC spoles darbība

Galvenie tehniskie dati

• Spoles spriegums: 24 V DC
• Kontaktu konfigurācija: 3 NO + 1 NC
• Polu skaits: 4
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (AC-15, 400 V): 4 A
• Nominālā darba strāva (DC-13, 24 V): 10 A
• Nominālais izolācijas spriegums (Ui): 690 V AC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Montāža: DIN sliede / skrūves
• Savienojumi: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Darba temperatūra: -25 līdz +60 °C
• Elektriskā izturība (AC-15): 1,3 x 10^6 darbības
• Mehāniskā izturība: 20 x 10^6 darbības

Izmantošana

Piemērots gan DIN sliedes, gan skrūvju montāžai. Pirms uzstādīšanas pārbaudiet spoles sprieguma atbilstību un ņemiet vērā induktīvo slodžu strāvas samazināšanas nepieciešamību.

Ieteikums: uzstādot, ievērojiet ražotāja norādījumus par montāžu un pievienošanu, lai nodrošinātu ilgmūžību un drošu darbību.
