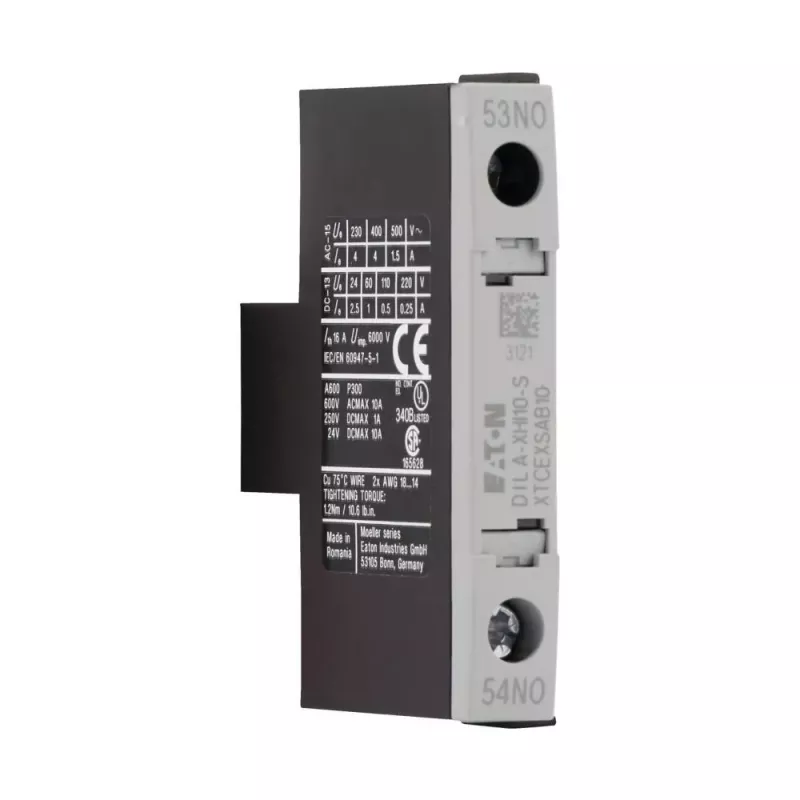

Eaton DILA-XHI10-S palīgkontaktu bloks, 1 NO, priekšējā montāža, DILM7-DILM38 kontaktoriem 115948

Viens normāli atvērts (NO) kontakts — tas ir viss, ko pievieno Eaton DILA-XHI10-S palīgkontaktu bloks, un tas var izšķirt, vai jūsu vadības ķēde spēs nodrošināt bloķēšanu, signalizāciju vai loģiku. Bloks uzreiz uzspraužas Eaton DILM7–DILM38 kontaktoru priekšpusē, tāpēc papildu vadu savienojumi nav jāveido.

Kam tas paredzēts

Elektrosadales skapju montētājiem, mašīnu ražotājiem un apkopes tehniķiem, kuri industriālajās motoru vadības sistēmās izmanto papildu komutācijas kontaktus bloķēšanai, statusa indikācijai vai vadības loģikai.

Galvenās īpašības

• 1 normāli atvērts (NO) kontakts
• Priekšējā montāža — ātra uzstādīšana
• Saderīgs ar Eaton DILM7 līdz DILM38 kontaktoriem
• Skrūvju spailes drošam savienojumam
• Nominālais izolācijas spriegums 690 V
• Nominālais impulsa izturības spriegums 6 kV
• Darba temperatūras diapazons -25 līdz +60 °C

Specifikācijas

• Produkta veids: palīgkontaktu bloks
• Kontaktu konfigurācija: 1 NO
• Montāžas veids: priekšējā montāža
• Saderība: DILM7 līdz DILM38 kontaktori
• Spaiļu tips: skrūvju spailes
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva AC-15 pie 230 V: 4 A
• Nominālā darba strāva AC-15 pie 400 V: 3 A
• Nominālā darba strāva DC-13 pie 24 V: 1 A
• Nominālā darba strāva DC-13 pie 110 V: 0,5 A
• Aizsardzības pakāpe: IP20 (spailēm)
• Darba temperatūras diapazons: -25 līdz +60 °C
• Savienojuma šķērsgriezums viendzīslas: 1 x 0,75 - 2,5 mm²
• Savienojuma šķērsgriezums daudzdzīslas: 1 x 0,75 - 2,5 mm²
• Savienojuma šķērsgriezums smalkdzīslas ar uzmavu: 1 x 0,75 - 1,5 mm²

Kā lietot

Pirms montāžas pārliecinieties, ka kontaktors ir atslēgts no sprieguma. Bloks bez instrumentiem uzspraužas uz saderīga Eaton kontaktora priekšpuses, pēc tam pievienojiet vadus skrūvju spailēm atbilstoši shēmai.

Padoms: vienmēr pārbaudiet, vai izvēlētais kontaktors tiešām ir no DILM7–DILM38 sērijas — tikai tad priekšējā montāža būs droša un bez spraugām. Ja izmantojat smalkdzīslu vadus, neaizmirstiet uzmavas, lai nodrošinātu uzticamu kontaktu.
