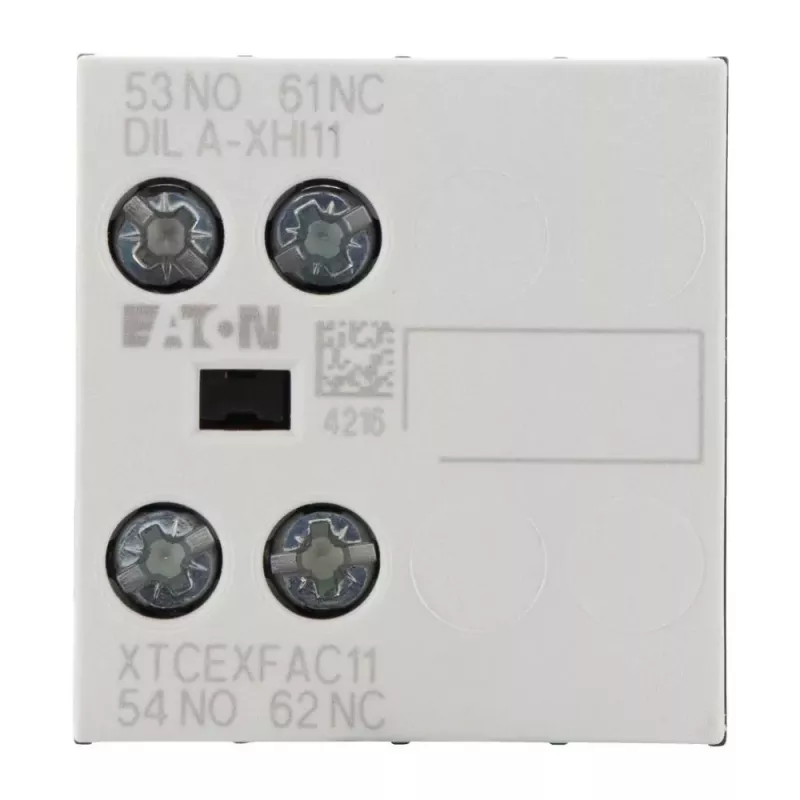

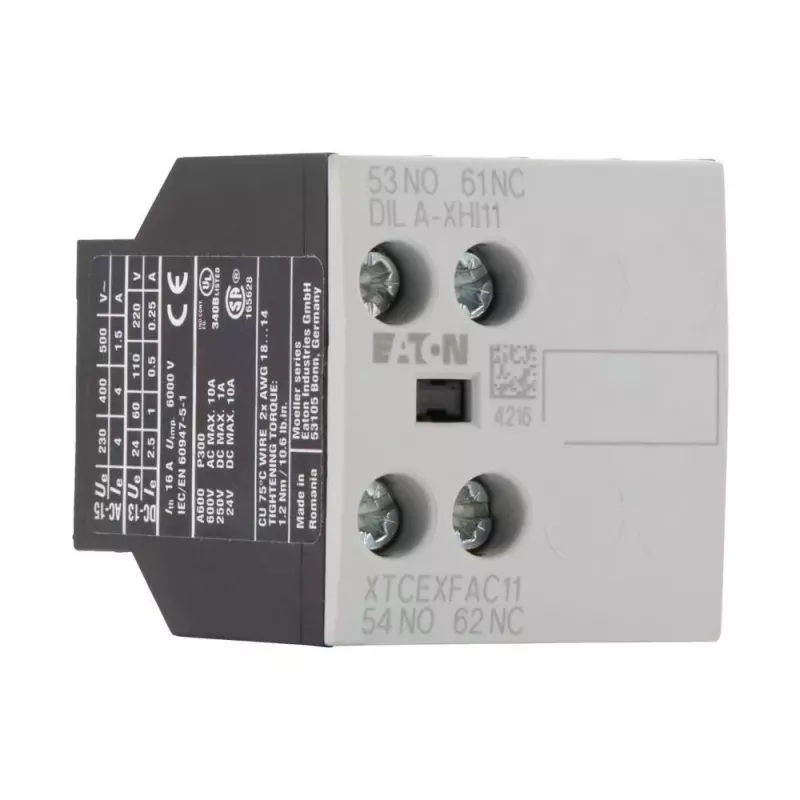

Eaton DILA-XHI11 palīgkontaktu bloks - 1NO+1NC, skrūvju spailes, priekšējā montāža, 690V 276421

Kad vadības panelī jāpievieno papildu signāla kontakts, bet kontaktors jau ir uzstādīts, Eaton DILA-XHI11 palīgkontaktu bloks atrisina problēmu bez demontāžas. Tas paredzēts Eaton DILM sērijas kontaktoriem (DILM7 līdz DILM38) un nodrošina vienu normāli atvērtu (NO) un vienu normāli aizvērtu (NC) kontaktu ar skrūvju spailēm.

Kāpēc izvēlēties

• Augsts nominālais izolācijas spriegums 690 V un impulsa izturība 6 kV – piemērots prasīgām rūpnieciskām vidēm.
• Priekšējā montāža ļauj ātri uzstādīt bloku, nenoņemot kontaktoru no sliedes.
• 1 NO + 1 NC kontaktu kombinācija dod elastību vadības loģikas veidošanā.
• Skrūvju spailes nodrošina izturīgu savienojumu pret vibrācijām.
• Plašs darba temperatūras diapazons no -25 līdz 60 °C.

Tehniskie dati

• Kontaktu konfigurācija: 1 NO + 1 NC
• Polu skaits: 2
• Montāža: priekšējā
• Spaiļu tips: skrūvju
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva AC-15 pie 230 V: 4 A
• Nominālā darba strāva AC-15 pie 400 V: 3 A
• Nominālā darba strāva DC-13 pie 220 V: 1 A
• Darba temperatūra: -25 līdz 60 °C
• Uzglabāšanas temperatūra: -40 līdz 80 °C
• Krāsa: melna/balta
• Savietojamība: Eaton DILM kontaktori (DILM7-DILM38)

Kam piemērots

Šis palīgkontaktu bloks ir paredzēts elektriķiem, paneļu montētājiem un apkopes speciālistiem, kuri strādā ar Eaton DILM kontaktoriem un kuriem nepieciešams papildu signāla kontakts vadības, bloķēšanas vai signalizācijas ķēdēs. Tas noder gan jaunu paneļu būvē, gan esošu iekārtu modernizācijā.

Lietošana

Uzstādiet bloku uz kontaktora priekšējās daļas, kad kontaktors jau ir piestiprināts pie montāžas sliedes. Pievienojiet vadus pie skrūvju spailēm atbilstoši shēmai. Pārliecinieties, ka kontaktora tips ir DILM7-DILM38. Pēc uzstādīšanas pārbaudiet kontaktu darbību ar multimetru.

Padoms: vienmēr atslēdziet barošanu pirms palīgkontaktu bloka uzstādīšanas. Lai nodrošinātu drošu savienojumu, pievelciet skrūvju spailes ar ražotāja ieteikto griezes momentu.
