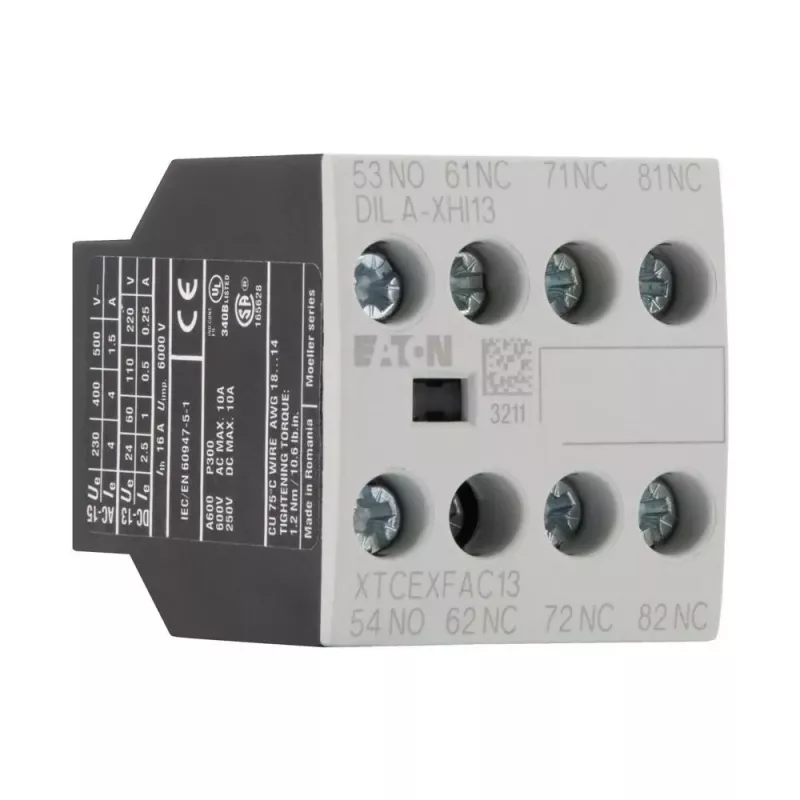

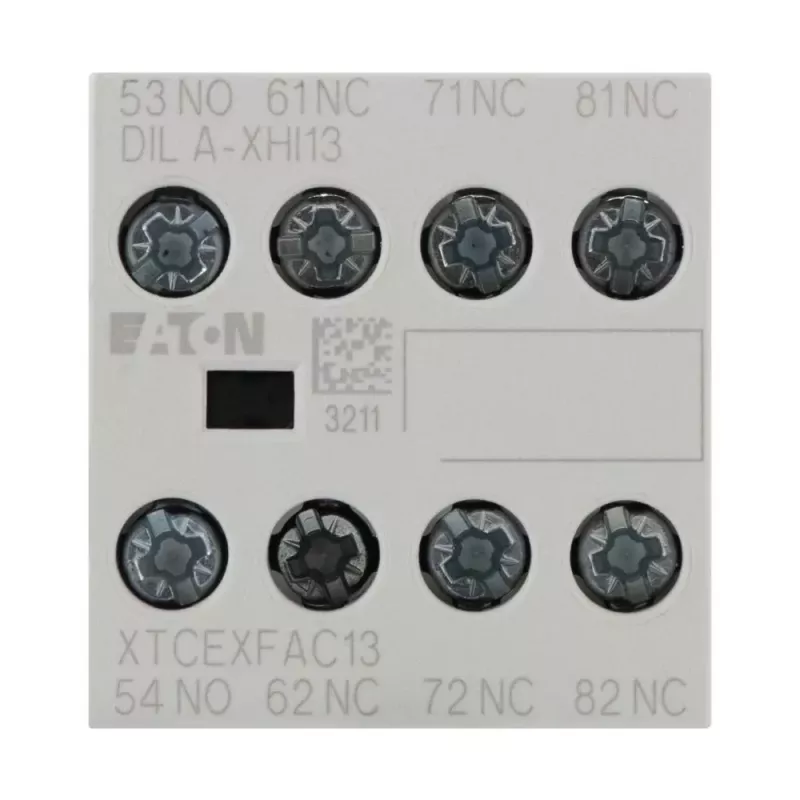

Eaton DILA-XHI13 palīgkontaktu bloks, 4 polu, 1NO+3NC, skrūvju spailes, priekšējā montāža, DILM7-DILM38 kontaktoriem, melns/balts 276425

Ja kontaktora iebūvētie palīgkontakti vairs nav pietiekami vadības loģikai, signalizācijai vai bloķēšanai, Eaton DILA-XHI13 palīgkontaktu bloks paplašina iespējas, nepalielinot izmērus. Tas paredzēts DILM7 līdz DILM38 kontaktoriem un uzstādāms tieši priekšpusē.

Galvenās priekšrocības

• Kontaktu konfigurācija: 1 NO + 3 NC
• Priekšējā montāža uz saderīgiem Eaton kontaktoriem
• Skrūvju spailes pieņem viendzīslu vai daudzdzīslu vadus no 0,75 līdz 2,5 mm²
• Nominālā darba strāva līdz 6 A pie 230 V AC (AC-15)
• Darba temperatūras diapazons: -25 līdz 60 °C

Ikdienas lietošanā

DILA-XHI13 uzspraužams kontaktora DILM priekšpusē, pievienojot palīgkontaktus signalizācijai, bloķēšanai vai vadības loģikai. Skrūvju spailes nodrošina drošu savienojumu, un melnais/baltais korpuss skaidri atšķir kontaktu tipus. Mehāniskā izturība 10 miljoni darbību un elektriskā izturība 1 miljons darbību pie AC-15 padara to piemērotu augstas ciklu skaita lietojumiem.

Pilna specifikācija

• Kontaktu konfigurācija: 1 normāli atvērts (NO) + 3 normāli aizvērti (NC)
• Montāžas veids: priekšējā montāža
• Savienojuma veids: skrūvju spailes
• Nominālais darba spriegums (Ue): 690 V AC max
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva (AC-15, 230 V): 6 A
• Nominālā darba strāva (DC-13, 220 V): 1 A
• Darba temperatūras diapazons: -25 līdz 60 °C
• Uzglabāšanas temperatūras diapazons: -40 līdz 80 °C
• Aizsardzības pakāpe: IP20
• Piemērots: DILM7 līdz DILM38 kontaktoriem
• Spaiļu ietilpība (viendzīslu): 1 x (0,75 - 2,5) mm², 2 x (0,75 - 2,5) mm²
• Spaiļu ietilpība (daudzdzīslu): 1 x (0,75 - 2,5) mm², 2 x (0,75 - 2,5) mm²
• Mehāniskā izturība: 10 x 10^6 darbību
• Elektriskā izturība (AC-15): 1 x 10^6 darbību
• Standarti: IEC/EN 60947-5-1, VDE 0660
• Krāsa: melns / balts
• Polu skaits: 4
• Sērija: DILA

Nobeigumā

DILA-XHI13 ir vienkārša un izturīga izvēle, lai paplašinātu kontaktora funkcionalitāti rūpnieciskās vadības panelēs.
