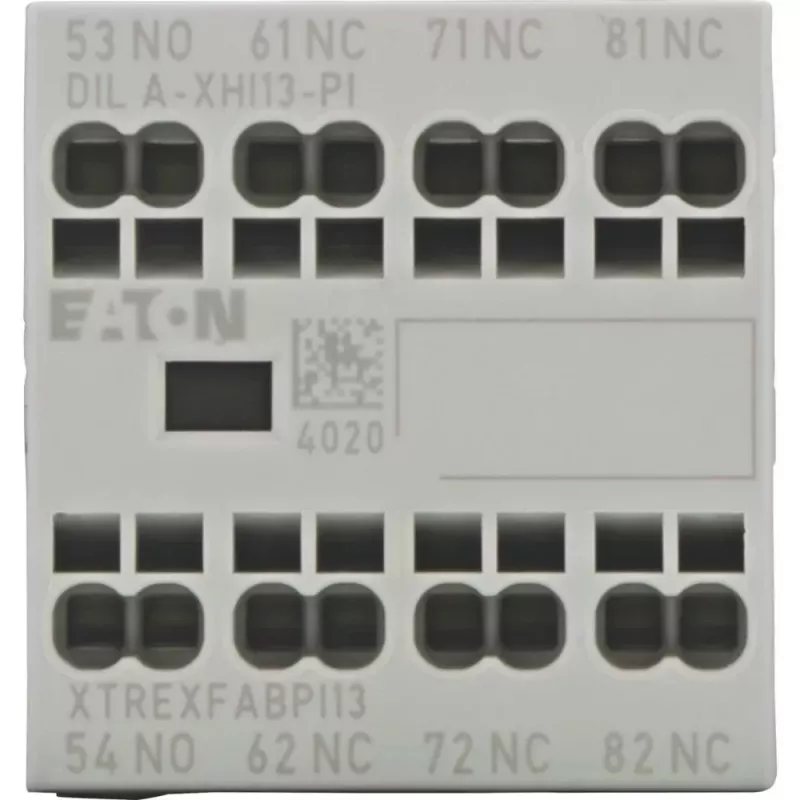

Eaton DILA-XHI13-PI palīgkontaktu bloks, 1NO+3NC, priekšējā montāža, skrūvju spailes 199320

Ja motoru startera vadības ķēdē trūkst papildu kontaktu, Eaton DILA-XHI13-PI palīgkontaktu bloks nodrošina 1 normāli atvērtu un 3 normāli aizvērtus kontaktus tieši uz jūsu DILM kontaktora priekšpuses. Tas ir risinājums, kad nepieciešams vairāk signālu loģikai, bloķēšanai vai statusa indikācijai, nepalielinot sadalnes izmērus.

Priekšrocības

Sudraba sakausējuma kontakti nodrošina uzticamu pārslēgšanu arī mazjaudas slodzēm. Bloks montējas tieši uz kontaktora priekšpuses, tāpēc uzstādīšana ir vienkārša un ietaupa vietu sadalnē. Skrūvju spailes pieņem gan viendzīslu, gan daudzdrāšu vadus no 0,75 līdz 2,5 mm², bet smalko drāšu vadiem ar uzmavām — līdz 1,5 mm².

Kam piemērots

• Vadības ķēdēm, kur nepieciešami vairāki palīgkontakti
• Savstarpējai bloķēšanai un statusa indikācijai motoru starteros
• Esošo Eaton kontactoru papildināšanai ar papildu kontaktiem

Galvenie parametri

• Kontaktu konfigurācija: 1 NO + 3 NC
• Nominālā darba strāva: 4 A pie AC-15, 230 V; 1 A pie DC-13, 24 V
• Nominālais izolācijas spriegums: 690 V AC
• Nominālais impulsa izturības spriegums: 6 kV
• Aizsardzības pakāpe: IP20
• Darba temperatūra: no -25 līdz +60 °C
• Standarti: IEC/EN 60947-5-1

Izmantošana

Pirms pasūtīšanas pārbaudiet, vai bloks ir saderīgs ar jūsu kontactoru — tas der DILM7-DILM38, DILMP20, DILMP32 un DILMF8-DILMF38 modeļiem. Uzstādiet bloku uz kontaktora priekšpuses un pievienojiet vadus, izmantojot skrūvju spailes. Smalko drāšu vadiem noteikti izmantojiet uzmavas, lai nodrošinātu drošu savienojumu.

Padoms: ja strādājat ar vairākiem palīgkontaktu blokiem vienā sadalnē, atzīmējiet tos ar etiķetēm atbilstoši shēmai — tas atvieglos turpmāko apkopi un novērsīs kļūdas.
