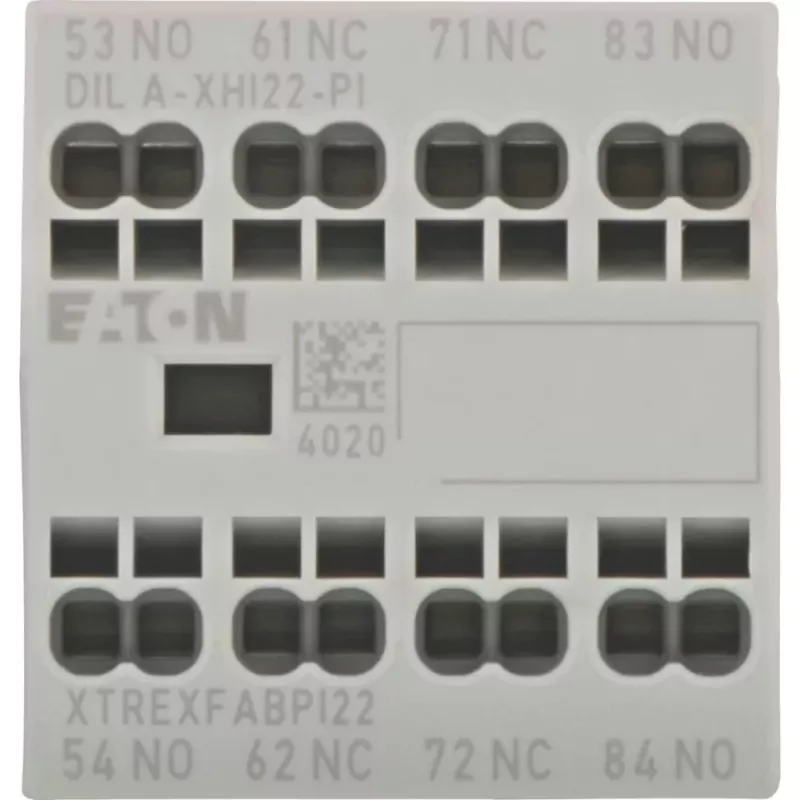

Eaton DILA-XHI22-PI palīgkontaktu bloks, 2NO+2NC, 4A, priekšējā montāža 199319

Elektrosadales skapju montētājiem un mašīnu apkopes speciālistiem, kuri strādā ar Eaton DILM kontaktoriem, bieži vajag papildu kontaktus signāliem vai bloķēšanai. Eaton DILA-XHI22-PI ir tieši šim nolūkam – tas pieskrūvējas kontaktora priekšpusē un pievieno divus normāli atvērtus (NO) un divus normāli aizvērtus (NC) kontaktus.

Galvenās priekšrocības

• 2NO+2NC konfigurācija ļauj vienlaikus nodrošināt gan statusa signālu, gan bloķēšanas ķēdi.
• Priekšējā montāža nozīmē ātru uzstādīšanu bez papildu vadu pārvilkšanas – bloks vienkārši uzspraužas uz kontaktora.
• Skrūvju spailes pieņem vadus no 0,75 līdz 2,5 mm², tāpēc piemērots gan cietiem, gan savītiem vadiem.
• Mehāniskā izturība pārsniedz 10 miljonus darbību, elektriskā – 1 miljonu, kas nozīmē ilgu kalpošanas laiku pat intensīvā režīmā.
• Atbilst IEC/EN 60947-5-1 standartam, tāpēc to var droši izmantot rūpnieciskajās vadības sistēmās.

Kam piemērots

Šis palīgkontaktu bloks ir paredzēts elektriķiem, kas būvē vai remontē vadības skapjus ar Eaton DILM7 līdz DILM38, DILMP20, DILMP32 un DILMP45 kontaktoriem. Tas noder, ja nepieciešams papildu signāls par kontaktora stāvokli, piemēram, dzinēja ieslēgšanas indikācijai, vai arī drošības bloķēšanas ķēdēm, kur svarīga ir gan NO, gan NC loģika.

Tehniskie dati

• Kontaktu konfigurācija: 2 normāli atvērti (NO) + 2 normāli aizvērti (NC)
• Nominālā darba strāva: 4 A pie AC-15, 230 V; 1 A pie DC-13, 220 V
• Nominālais izolācijas spriegums: 690 V AC
• Nominālais impulsa izturības spriegums: 6 kV
• Montāža: priekšējā montāža uz kontaktora
• Spailes: skrūvju tipa
• Aizsardzības pakāpe: IP20 (spailēm)
• Darba temperatūras diapazons: no -25 līdz +60 °C
• Vada šķērsgriezums: no 0,75 līdz 2,5 mm² (ciets vai savīts)
• Mehāniskā izturība: >10 miljoni darbību
• Elektriskā izturība: >1 miljons darbību
• Atbilstība standartiem: IEC/EN 60947-5-1

Kā lietot

Uzstādiet bloku uz kontaktora priekšējās daļas, līdz tas nofiksējas. Pievienojiet vadus pie skrūvju spailēm atbilstoši jūsu shēmai – NO kontakti parasti tiek izmantoti signāliem, bet NC – bloķēšanai. Pārliecinieties, ka vadi atbilst 0,75–2,5 mm² prasībām un ka spailes ir cieši pievilktas.

Padoms: Pirms montāžas vienmēr atslēdziet barošanu. Lai nodrošinātu ilgmūžību, regulāri pārbaudiet spaiļu savienojumu ciešumu – īpaši vidēs ar vibrācijām. Ja izmantojat bloku drošības ķēdēs, pārbaudiet atbilstību vietējiem noteikumiem.
