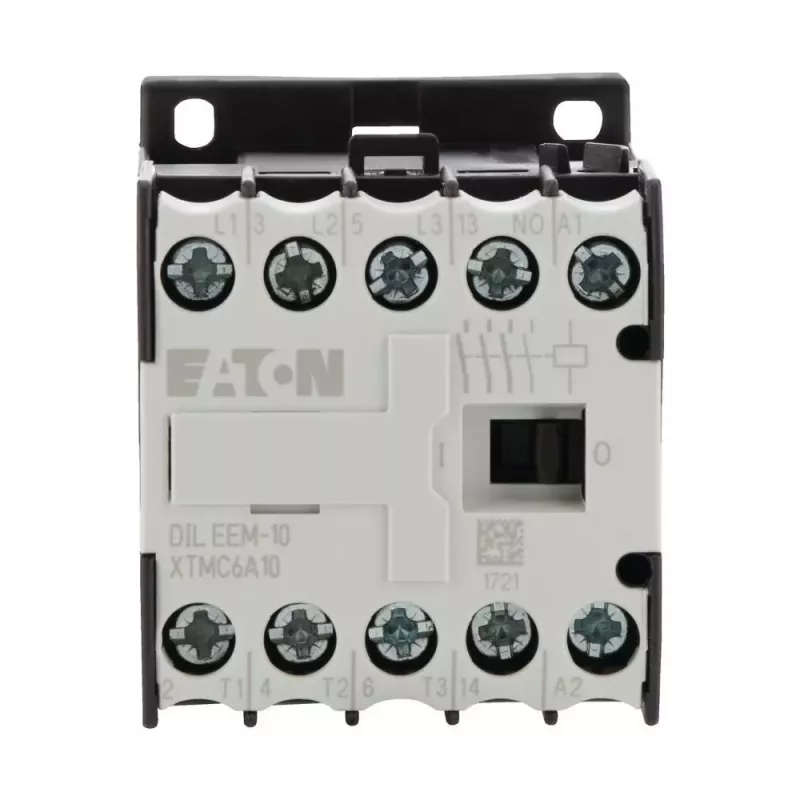

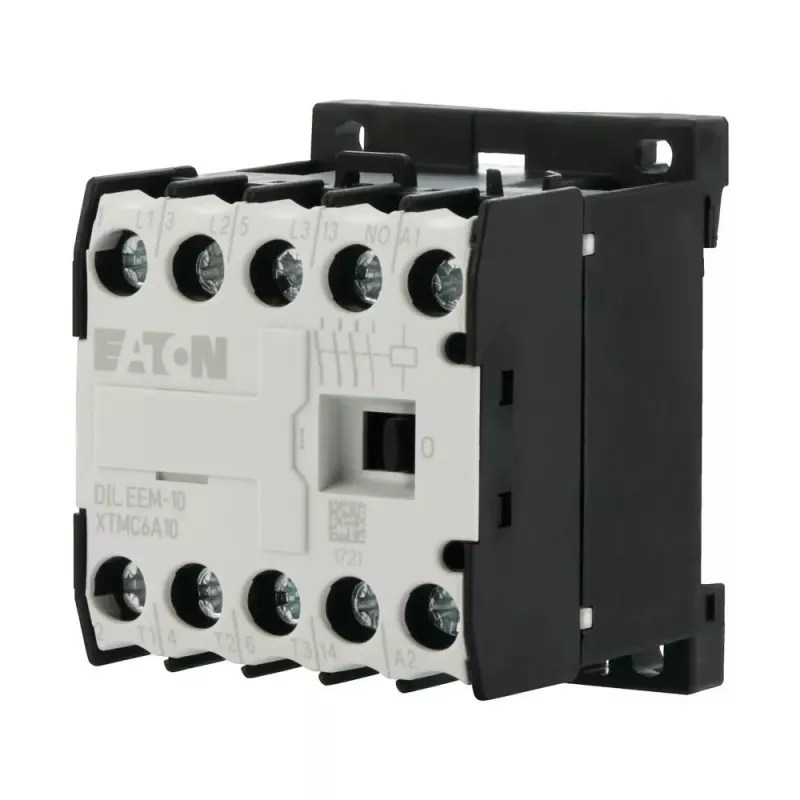

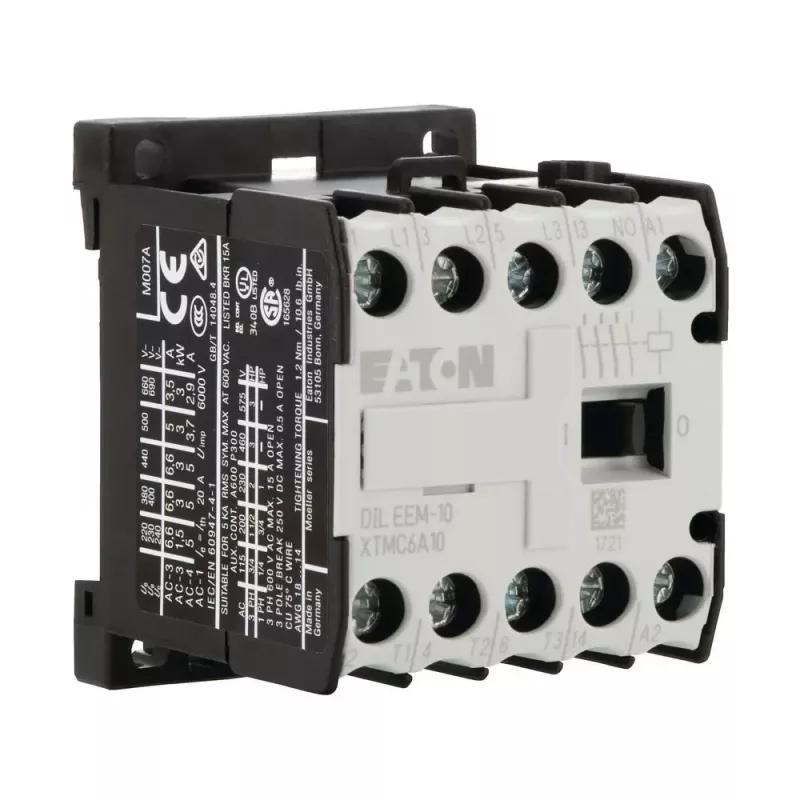

Eaton DILEEM-10 Mini kontaktors, 3 polu, 9 A, 230 V AC / 240 V AC spole, 1 NO palīgkontakts, 690 V izolācija 051608

Komplekts, kas iederas gan DIN sliedē, gan skrūvju stiprinājumā – Eaton DILEEM-10 ir 3 polu mini kontaktors ar 690 V izolācijas spriegumu, kas paredzēts drošai pārslēgšanai rūpnieciskās vadības ķēdēs. Tā uzbūve ir kompakta, bet tajā pašā laikā nodrošina 9 A (AC-3, 400 V) un 4 kW motora jaudu.

Galvenās priekšrocības

• 690 V nominālais izolācijas spriegums – drošība augstsprieguma sistēmās
• 3 polu kompakts dizains ar 9 A AC-3 slodzi un 4 kW motora jaudu
• Divfrekvenču spole: 230 V 50 Hz / 240 V 60 Hz
• 1 NO palīgkontakts statusa signalizācijai
• Montāža uz DIN sliedes vai ar skrūvēm – elastīga uzstādīšana
• IP20 aizsardzība, darba temperatūra no -25 līdz 50 °C

Tehniskie dati

• Produkta tips: Mini kontaktors
• Polu skaits: 3
• Nominālā darba strāva (AC-3, 400 V): 9 A
• Nominālā darba jauda (AC-3, 400 V): 4 kW
• Spoles spriegums: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Palīgkontakti: 1 NO
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Galvenās ķēdes frekvence: 50/60 Hz
• Standarti: IEC/EN 60947-4-1, UL 508, CSA-C22.2 No. 14-05
• Sertifikāti: CE
• Darba temperatūras diapazons: -25 līdz 50 °C
• Montāžas veids: DIN sliede / skrūvju montāža
• Aizsardzības pakāpe: IP20
• Savienojumu tips: Skrūvju spailes
• Elektriskā kalpošanas ilgums (AC-3): 1,5 x 10^6 darbības
• Mehāniskais kalpošanas ilgums: 10 x 10^6 darbības
• Nominālā īsslēguma izturības strāva (Icw): 1 kA (1 s)

Kam piemērots

Šis kontaktors ir ideāls mašīnbūves speciālistiem, elektrisko panelu montētājiem un apkopes inženieriem, kuri meklē uzticamu risinājumu nelielu motoru un pretestības slodžu vadībai. Pateicoties 690 V izolācijai un divfrekvenču spolei, tas ir daudzpusīgs gan jauniem projektiem, gan esošo sistēmu modernizācijai.

Kā lietot

Uzstādiet kontaktoru uz standarta 35 mm DIN sliedes vai piestipriniet ar skrūvēm. Pievienojiet galvenās ķēdes vadus pie spailēm, ievērojot polu apzīmējumus, un pievienojiet spoles vadus atbilstoši spriegumam (230 V 50 Hz vai 240 V 60 Hz). Palīgkontaktu NO var izmantot signāla padevei vadības sistēmai. Pārliecinieties, ka darba temperatūra nepārsniedz 50 °C un tiek ievērota IP20 prasība.

Padoms: Lai nodrošinātu ilgmūžību, regulāri pārbaudiet skrūvju savienojumu stingrību un iztīriet kontaktorus no putekļiem. Ievērojot elektriskās slodzes robežas, kontaktors kalpos līdz pat 1,5 miljoniem darbību AC-3 režīmā.
