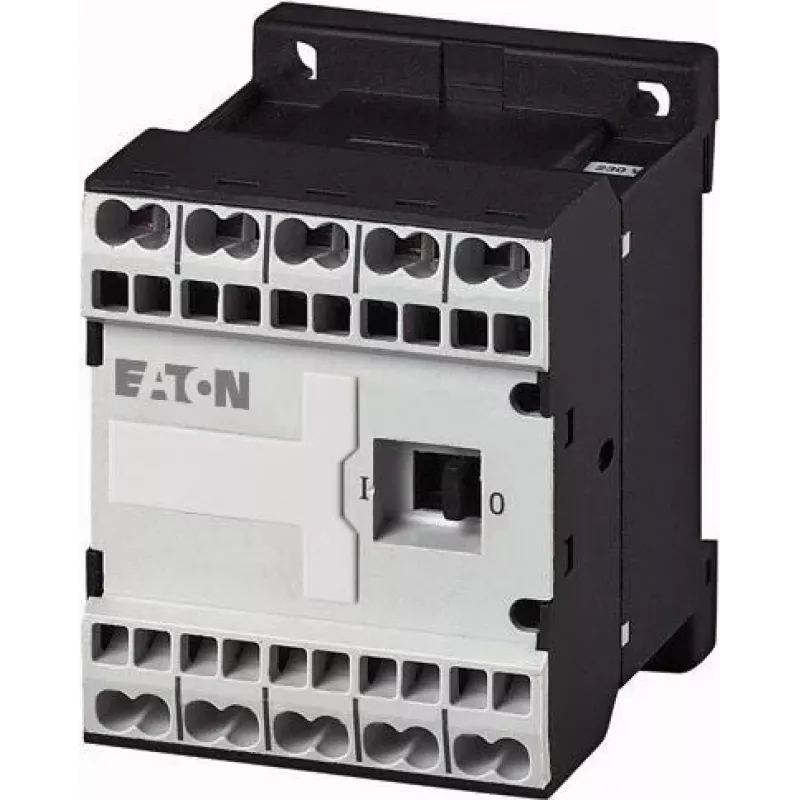

Eaton DILEM-01-G-C(24VDC) mini kontaktors, 3 polu, 1 NC, 24 V DC spole, 9 A, 4 kW, IP20, melns/balts 230167

9 A pie 400 V AC un 4 kW jauda trīsfāžu motoram — tas ir Eaton DILEM-01-G-C(24VDC) mini kontaktora ikdienas darba slodze. Šis 3 polu kontaktors ar 24 V DC spoli un vienu normāli slēgtu (NC) palīgkontaktu ir paredzēts kompaktiem vadības paneliem, kur katrs milimetrs ir svarīgs. Tā platums ir tikai 45 mm, tāpēc uz DIN sliedes var izvietot vairākus kontaktorus blakus, nezaudējot vietu citām iekārtām.

Galvenās priekšrocības

• 3 galvenie poli un 1 NC palīgkontakts — pietiek motoru palaišanai/apturēšanai un signāla atgriezeniskajai saitei
• 24 V DC spole ļauj kontaktoru vadīt tieši no PLC izejām vai DC vadības ķēdēm
• Nominālā darba strāva AC-3 (400 V): 9 A; jauda: 4 kW
• Nominālā darba strāva AC-1 (400 V): 20 A
• Nominālais izolācijas spriegums: 690 V; impulsa izturība: 6 kV
• Aizsardzības pakāpe IP20 — paredzēts uzstādīšanai korpusā
• Mehāniskā kalpošana: 20 miljoni darbību; elektriskā: 10 miljoni
• Darba temperatūra: no -25 līdz +50 °C
• Montāža uz DIN sliedes vai ar skrūvēm; skrūvju spailes

Kam piemērots

Šis kontaktors ir loģiska izvēle, ja būvējat vai remontējat nelielu mašīnu vadības paneli, pārvaldāt apkures, apgaismojuma vai ventilācijas slodzes, kā arī tad, ja nepieciešams aizstāt vecāku Eaton kontaktoru ar tādu pašu uzstādīšanas vietu. Pateicoties DC spolei, to var integrēt arī ēku automatizācijas sistēmās, kur vadības signāls nāk no 24 V līdzstrāvas avota.

Kā lietot

Pirms montāžas pārliecinieties, ka panelis ir atslēgts no sprieguma. Nostipriniet kontaktoru uz 35 mm DIN sliedes vai pieskrūvējiet to pie montāžas plāksnes. Pievienojiet trīsfāžu motora vadus pie galvenajiem spailēm (1, 3, 5 ieeja; 2, 4, 6 izeja) un vadības vadu pie spoles spailēm A1/A2. NC palīgkontaktu izmantojiet, piemēram, signālam par kontaktora atslēgtu stāvokli. Pēc pievienošanas pārbaudiet, vai visi skrūvju savienojumi ir stingri pievilkti.

Svarīgi

Kontaktors atbilst IEC/EN 60947. IP20 nozīmē, ka tas jāuzstāda sadales skapī vai citā korpusā, lai novērstu tiešu saskari ar strāvu nesošām daļām. Pirms lietošanas pārbaudiet, vai spoles spriegums (24 V DC) atbilst jūsu vadības ķēdei.

Padoms: ja kontaktoru izmantojat biežai motoru palaišanai, pievērsiet uzmanību dzesēšanas apstākļiem panelī — augsta apkārtējā temperatūra var saīsināt elektrisko kalpošanas laiku. Vienmēr izslēdziet barošanu pirms spaiļu pievilkšanas.
