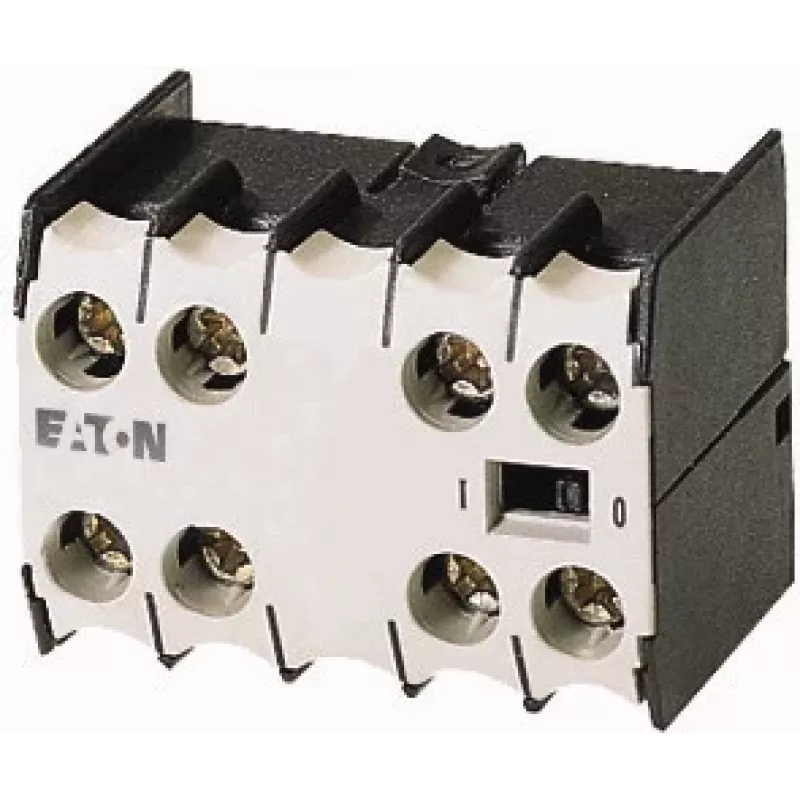

Eaton DILM palīgkontaktu bloks 1NO+1NC sānu montāža 049823

Ja DILM kontaktors ir jāpaplašina ar papildu signāla kontaktiem, šis Eaton palīgkontaktu bloks ir tieši tas, kas nepieciešams. Tas pieskrūvējas pie kontaktora sāniem, tāpēc nav jāpievieno atsevišķi releji vai papildu vadi.

Galvenās priekšrocības

• Sānu montāža DILM7 līdz DILM32 kontaktoriem
• 1 NO + 1 NC kontaktu konfigurācija
• Skrūvju spailes drošam savienojumam
• Nominālais izolācijas spriegums 690 V
• Darba strāva 4 A pie AC-15 230 V

Ikdienas lietošanā

Bloks piestiprinās tieši pie kontaktora, ietaupot vietu sadalnē un vienkāršojot uzstādīšanu. Skrūvju spailes pieņem gan viendzīslu, gan daudzdzīslu vadus no 0,75 līdz 2,5 mm², un IP20 spaiļu aizsardzība atbilst standarta rūpnieciskajiem korpusiem.

Pilna specifikācija

• Produkta veids: palīgkontaktu bloks
• Montāža: sānu montāža
• Kontakti: 1 NO + 1 NC (kopā 2)
• Saderība: Eaton DILM kontaktori (DILM7 līdz DILM32)
• Spaiļu tips: skrūvju spailes
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (DC-13, 220 V): 1 A
• Aizsardzības pakāpe (spailes): IP20
• Aizsardzības pakāpe (priekšpuse): IP00
• Standarti: IEC/EN 60947-5-1
• Apkārtējās vides darba temperatūra: no -25 līdz +60 °C
• Pievienojuma jauda (viendzīslu/daudzdzīslu): 1 x (0,75 - 2,5) mm², 2 x (0,75 - 2,5) mm²
• Pievienojuma jauda (smalkšķiedru ar uzmavu): 1 x (0,75 - 2,5) mm², 2 x (0,75 - 2,5) mm²
• Sērija: DILM

Kam piemērots

Šis bloks noderēs elektriķiem un automatizācijas speciālistiem, kuri būvē vai remontē vadības panelus ar Eaton DILM kontaktoriem. Tas ļauj ērti iegūt papildu signāla kontaktus loģikas ķēdēm, indikācijai vai bloķēšanai, nepaplašinot sadalni ar atsevišķām komponentēm.

Kā lietot

Pirms montāžas pārliecinieties, ka kontaktors ir atslēgts no sprieguma. Noņemiet sānu vāciņu, ja tāds ir, un uzspiediet bloku uz kontaktora sānu vadotnēm, līdz tas nofiksējas. Pēc tam pievelciet skrūves ar piemērotu griezes momentu. Vadus ievietojiet spailēs atbilstoši shēmai un pievelciet skrūves. Pārbaudiet kontaktu darbību ar multimetru pirms sistēmas ieslēgšanas.

Padoms: vienmēr ievērojiet ražotāja norādīto pievilkšanas momentu, lai nesabojātu spailes. Ja izmantojat smalkšķiedru vadus, noteikti uzspiediet uzmavas — tas nodrošinās drošu kontaktu un novērsīs vaļīgus savienojumus laika gaitā.
