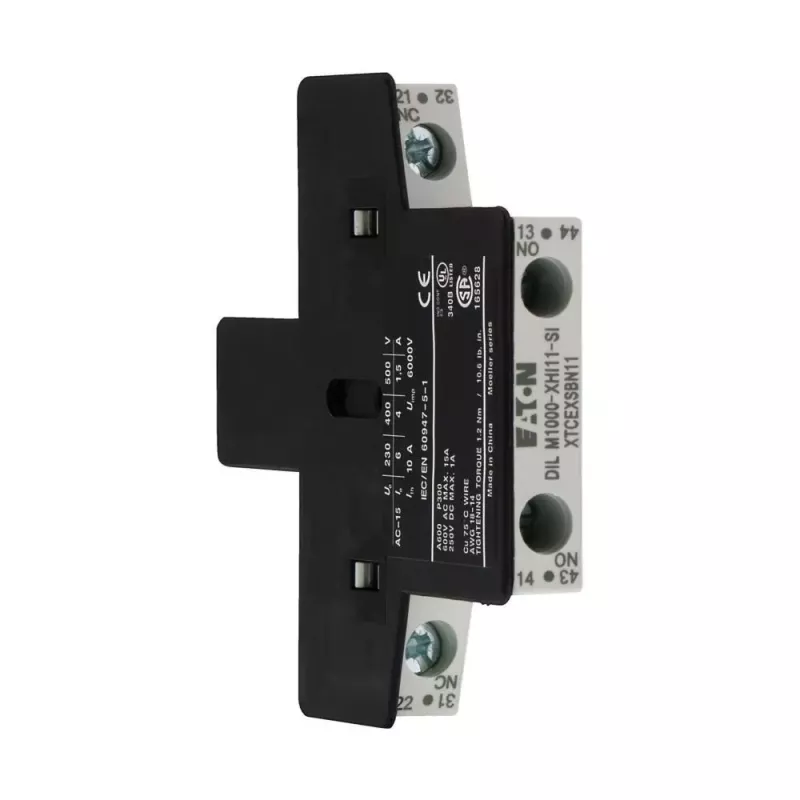

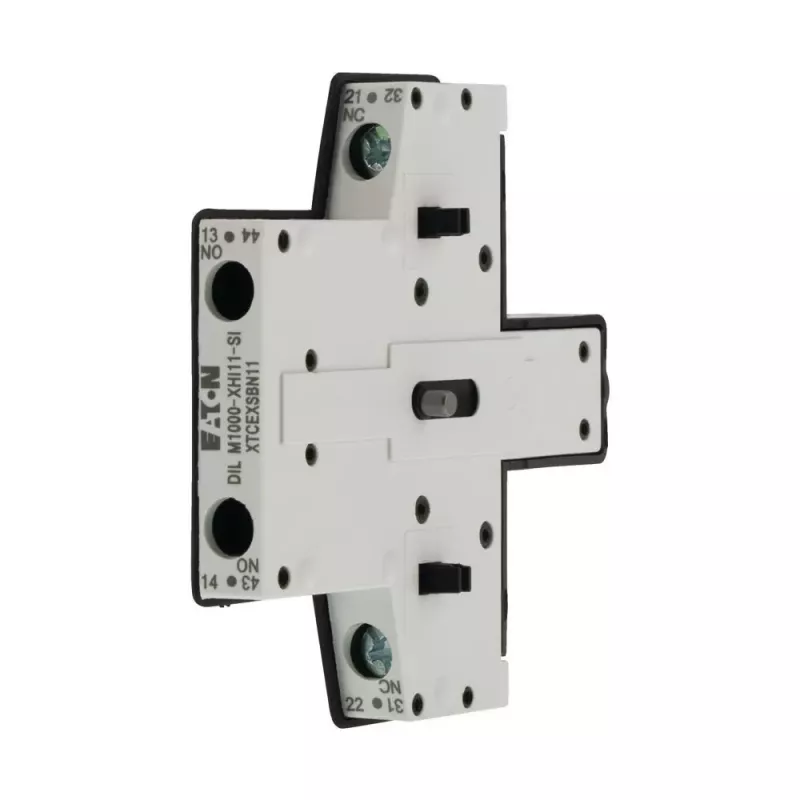

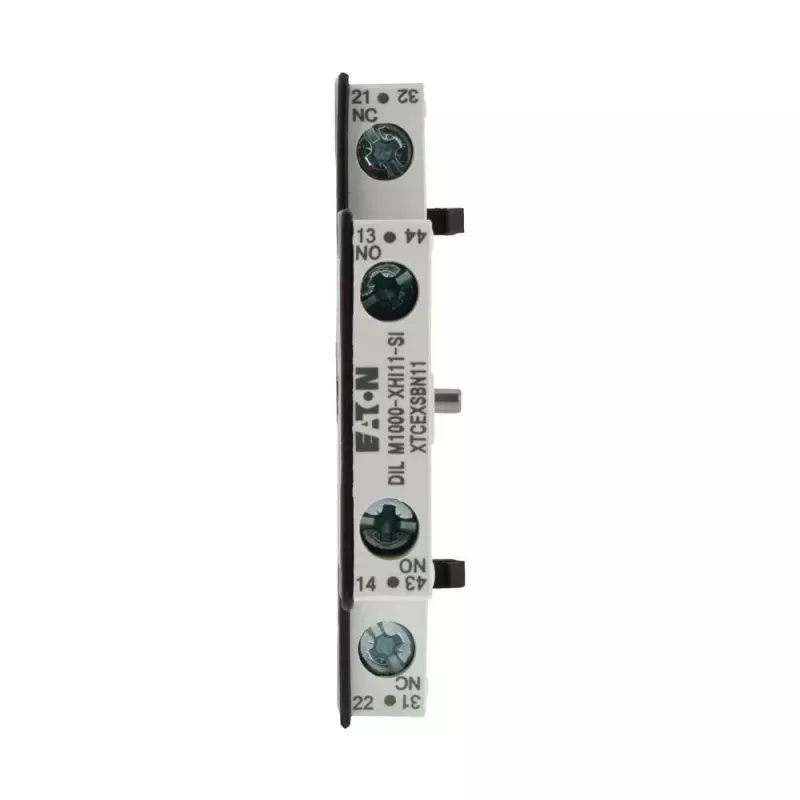

Eaton DILM1000-XHI11-SI palīgkontaktu bloks, 1NO+1NC, sānu montāža, skrūvju spailes 278425

Ja lieljaudas kontaktors DILM1000 vai DILM1600 darbojas, bet nav iespējas nosūtīt signālu uz PLC vai indikācijas lampiņu, tad šis Eaton palīgkontaktu bloks ir tieši tas, kas nepieciešams. Tas pieskrūvējas kontaktora sānos un nodrošina papildu kontaktus, kas atkārto galvenā kontaktora stāvokli vai pievieno neatkarīgu signalizāciju.

Galvenās priekšrocības

• 1 normāli atvērts (NO) un 1 normāli aizvērts (NC) kontakts – elastīga vadība un statusa atgriezeniskā saite
• Sānu montāža tieši uz saderīgajiem Eaton kontaktoriem – nav nepieciešami papildu stiprinājumi
• Skrūvju spailes pieņem gan viendzīslu, gan daudzdzīslu vadus, nodrošinot drošu un ilgstošu savienojumu
• Nominālais darba spriegums līdz 690 V AC – piemērots industriālām motora vadības ķēdēm
• Augsta elektriskā un mehāniskā izturība: 1,3 miljoni elektrisko operāciju (AC-15) un 10 miljoni mehānisko operāciju

Ikdienas lietošanā

DILM1000-XHI11-SI nodrošina palīgkontaktus, kas ļauj dublēt kontaktora stāvokli vai pievienot neatkarīgu signālu. NO kontakts aizveras, kad kontaktors tiek iedarbināts, savukārt NC kontakts atveras – tas ļauj veidot bloķēšanas shēmas, lampu indikāciju vai pieslēgumu PLC ieejai. Pateicoties IP20 pirkstu drošības dizainam, tas pasargā no nejaušas pieskaršanās pieslēgšanas laikā. Bloks tiek montēts kontaktora sānos bez instrumentiem, un skrūvju spailes ļauj ātri un droši veikt vadu pieslēgumu. Plašais darba temperatūras diapazons no -25 °C līdz +60 °C nodrošina uzticamu darbību arī prasīgos industriālos apstākļos.

Pilna specifikācija

• Produkta veids: palīgkontaktu bloks
• Kontaktu konfigurācija: 1 NO + 1 NC
• Montāža: sānu montāža
• Saderīgie kontaktori: Eaton DILM1000, DILM1600
• Nominālais darba spriegums (Ue): līdz 690 V AC
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālā darba strāva (AC-15, 230 V): 6 A
• Nominālā darba strāva (AC-15, 400 V): 3 A
• Nominālā darba strāva (DC-13, 220 V): 1 A
• Spaiļu tips: skrūvju spailes
• Aizsardzības pakāpe: IP20
• Polu skaits: 2 polu
• Darba temperatūras diapazons: no -25 līdz +60 °C
• Uzglabāšanas temperatūras diapazons: no -40 līdz +80 °C
• Elektriskā izturība (AC-15): 1,3 x 10^6 operācijas
• Mehāniskā izturība: 10 x 10^6 operācijas
• Piesārņojuma pakāpe: 3
• Īsslēguma aizsardzības ierīce (gG/gL drošinātājs): 10 A

Nobeiguma piezīme

Šis palīgkontaktu bloks ir radīts Eaton lielākajiem kontaktoriem, nodrošinot uzticamu signalizāciju smagos motora vadības lietojumos. Uzstādot, pārliecinieties, ka kontaktors ir atslēgts no barošanas avota, un pievelciet skrūvju spailes ar ražotāja norādīto griezes momentu, lai izvairītos no pārkaršanas.
