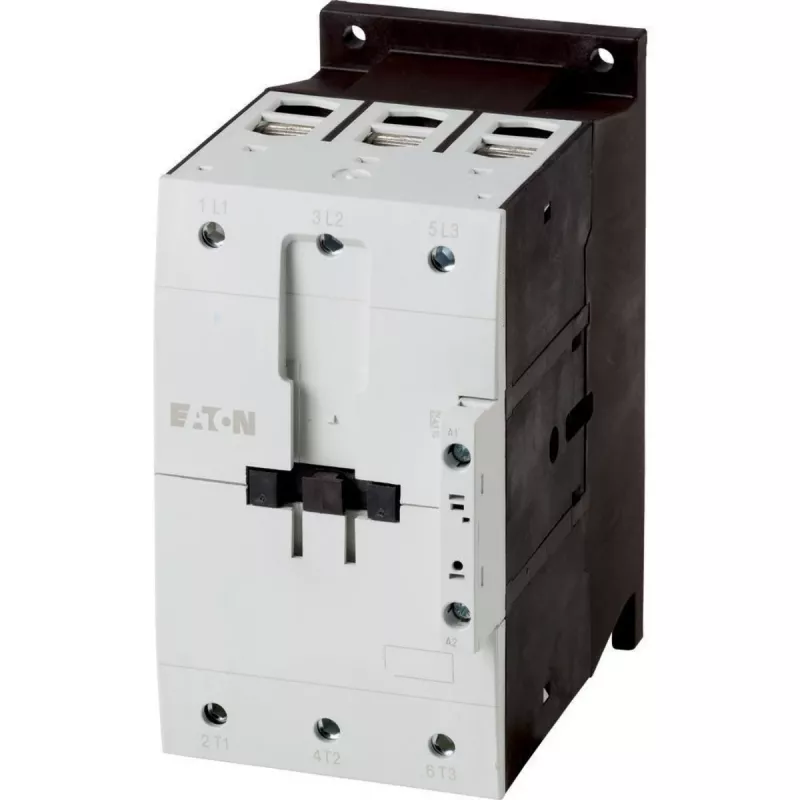

Eaton DILM115(RAC240) 3 polu kontaktors, 115 A, 240 V AC spole 239548

Ja kontrolpanelī jāslēdz trīsfāžu motors līdz 55 kW pie 400 V, vajag kontaktoru, kas tur 115 A AC-3 režīmā un nepadodas pēc miljoniem operāciju. Eaton DILM115(RAC240) ir tieši tāds – 3 polu kontaktors ar 240 V AC spoli, 1 NO + 1 NC palīgkontaktiem un skrūvju spailēm.

Kam tas paredzēts

Elektroinženieriem, sadales skapju montētājiem un apkopes tehniķiem, kuri būvē motoru palaidējus, apkures ķēdes vai veic vispārēju jaudas pārslēgšanu rūpnieciskos apstākļos. Der gan DIN sliedei, gan skrūvju montāžai.

Galvenās priekšrocības

• 3 polu galvenie kontakti: 115 A (AC-3, 400 V) un 160 A (AC-1, 400 V)
• 240 V AC spole vadības ķēdei
• Iebūvēti palīgkontakti: 1 normāli atvērts + 1 normāli aizvērts
• Nominālais darba spriegums līdz 690 V AC
• Skrūvju spailes drošam savienojumam
• Montāža uz 35 mm DIN sliedes vai ar skrūvēm
• Augsts mehāniskais kalpošanas laiks: 10 miljoni operāciju
• Elektriskais kalpošanas laiks: 1,5 miljoni operāciju (AC-3)
• Darba temperatūras diapazons: no -25 °C līdz +60 °C

Specifikācijas

• Polu skaits: 3
• Nominālā darba strāva (AC-3, 400 V): 115 A
• Nominālā darba strāva (AC-1, 400 V): 160 A
• Nominālais darba spriegums: 690 V AC
• Vadības ķēdes spriegums: 240 V AC
• Motora jauda (AC-3, 400 V): 55 kW
• Palīgkontakti: 1 NO + 1 NC
• Montāža: DIN sliede / skrūves
• Spaiļu tips: skrūvju spailes
• Aizsardzības pakāpe: IP00 (spailes), IP20 (ar pārsegu)
• Darba temperatūra: no -25 °C līdz +60 °C
• Nominālais impulsa izturības spriegums (Uimp): 8 kV
• Nominālais izolācijas spriegums (Ui): 690 V
• Elektriskais kalpošanas laiks (AC-3): 1,5 x 10^6 operāciju
• Mehāniskais kalpošanas laiks: 10 x 10^6 operāciju

Kā lietot

Pārbaudiet, vai spoles spriegums atbilst vadības ķēdei un vai AC-3 nominālā strāva nosedz motora pilnas slodzes strāvu. Biežas pārslēgšanas gadījumā ņemiet vērā elektrisko kalpošanas laiku. Vienmēr uzstādiet kontaktoru korpusā, lai izvairītos no nejaušas pieskaršanās.

Padoms: ja aizstājat vecu kontaktoru, pārbaudiet arī palīgkontaktu konfigurāciju un spoles spriegumu – tie bieži atšķiras pat viena ražotāja modeļiem. Pareiza izvēle ietaupa laiku turpmākajās apkopēs.
