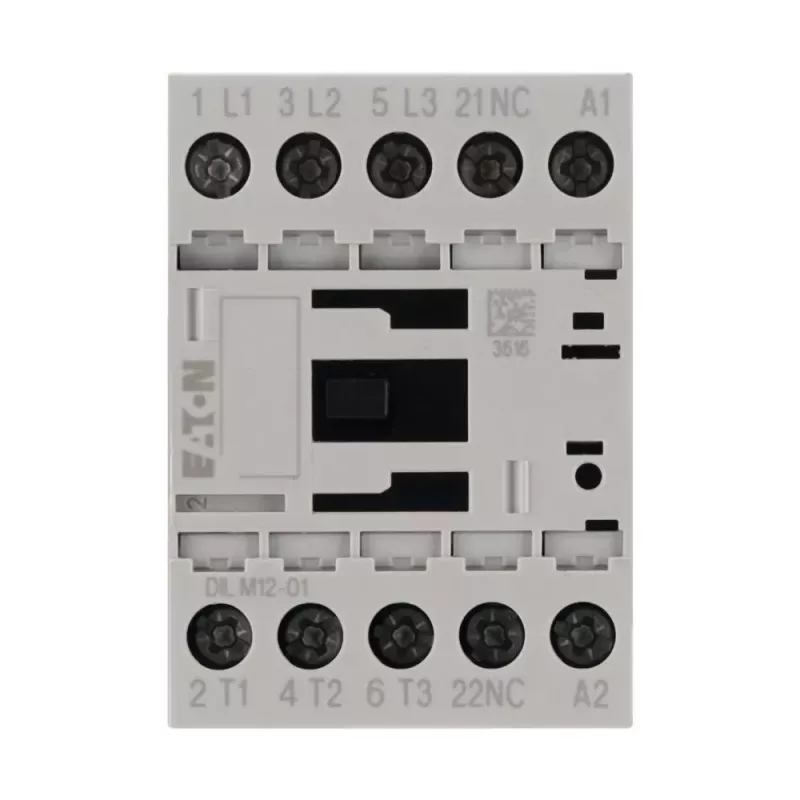

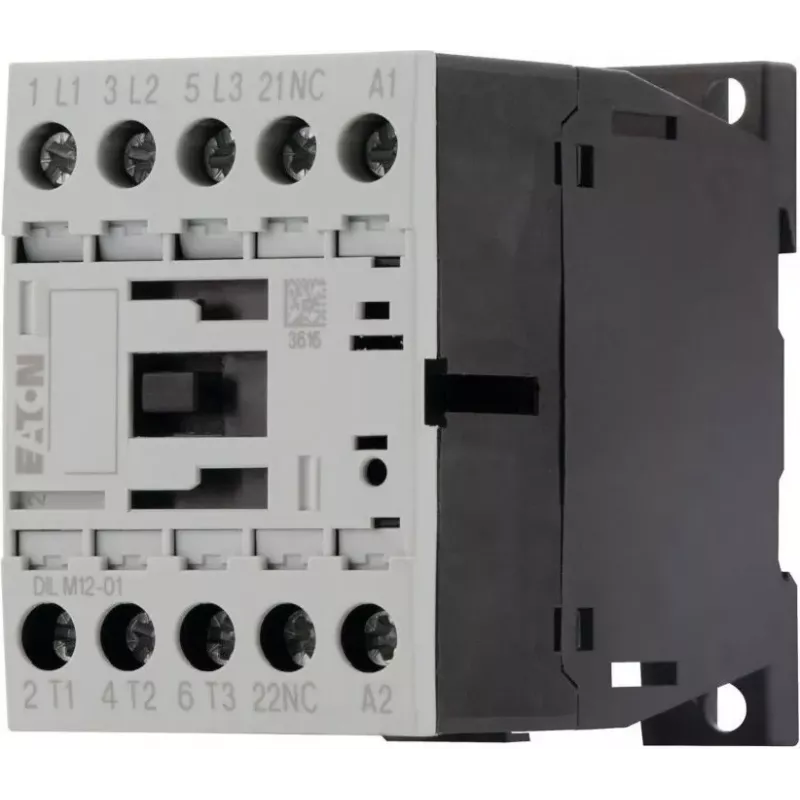

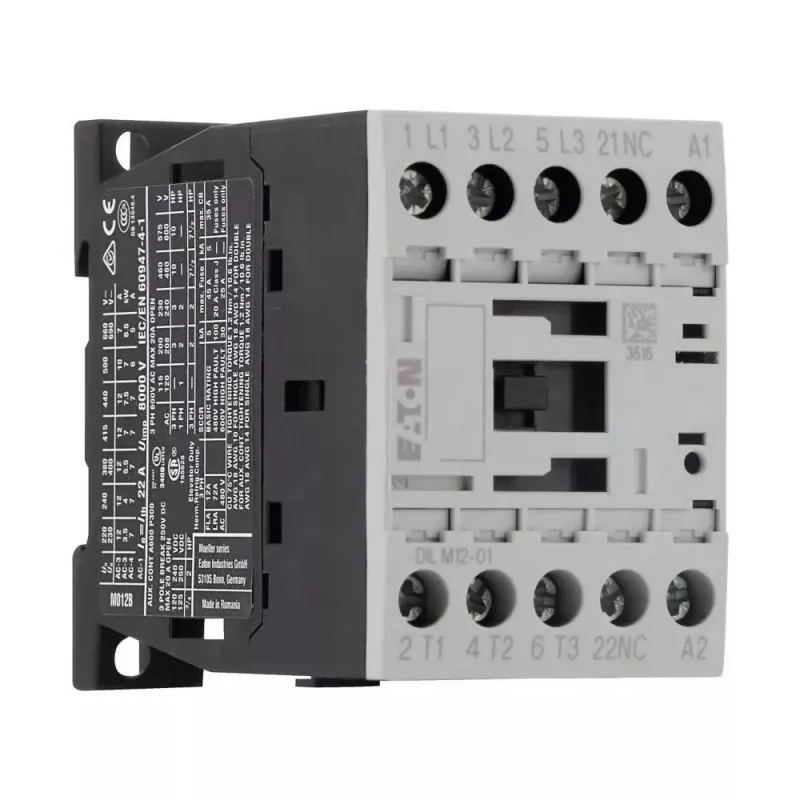

Eaton DILM12-01 3 polu motora kontaktors, 230 V AC / 240 V AC spole, 12 A, 1 NC palīgkontakts 276865

Eaton DILM12-01 ir kompakts 3 polu motora kontaktors ar 12 A (AC-3, 400 V) nominālo strāvu un 5,5 kW jaudu, kas paredzēts biežai motoru ieslēgšanai un izslēgšanai rūpnieciskās vidēs. Tā spole darbojas ar 230 V AC (50 Hz) vai 240 V AC (60 Hz), un tam ir iebūvēts 1 NC palīgkontakts.

Kam paredzēts

Šis kontaktors ir piemērots elektrosadales skapju montētājiem, apkopes inženieriem un mašīnu ražotājiem, kuri meklē uzticamu risinājumu motoru vadībai līdz 5,5 kW. Tas labi der konveijeriem, sūkņiem, ventilatoriem un citām iekārtām, kur nepieciešama regulāra pārslēgšana.

Galvenās iezīmes

• 3 galvenie poli, parasti atvērti (NO)
• 1 iebūvēts palīgkontakts, parasti aizvērts (NC)
• Spoles spriegums: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Nominālā darba strāva: 12 A (AC-3, 400 V)
• Nominālā darba jauda: 5,5 kW (AC-3, 400 V)
• Nominālais izolācijas spriegums: 690 V
• Skrūvju spailes drošam savienojumam
• Montāža uz 35 mm DIN sliedes vai ar skrūvēm

Specifikācijas

• Polu skaits: 3
• Palīgkontakti: 1 NC
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Nominālais darba spriegums (Ue): 690 V
• Aizsardzības pakāpe: IP20
• Elektriskā izturība (AC-3): 1,5 × 10⁶ darbības cikli
• Mehāniskā izturība: 10 × 10⁶ darbības cikli
• Apkārtējās vides temperatūra: -25 līdz +60 °C
• Standarti: IEC/EN 60947, VDE 0660, UL, CSA

Kā lietot

Pirms uzstādīšanas pārliecinieties, ka spoles spriegums atbilst jūsu vadības ķēdei. Pievienojiet galvenos polus motoram, bet palīgkontaktu izmantojiet vadības loģikai. Montējiet uz 35 mm DIN sliedes vai piestipriniet ar skrūvēm. Vienmēr ievērojiet vietējos elektroinstalācijas noteikumus un izmantojiet atbilstošu īssavienojuma aizsardzību.

Padoms: ja kontaktors tiek izmantots ļoti bieži, ņemiet vērā elektrisko izturību (1,5 miljoni ciklu). Regulāri pārbaudiet savienojumu stingrību un kontaktu stāvokli, lai nodrošinātu drošu darbību.
