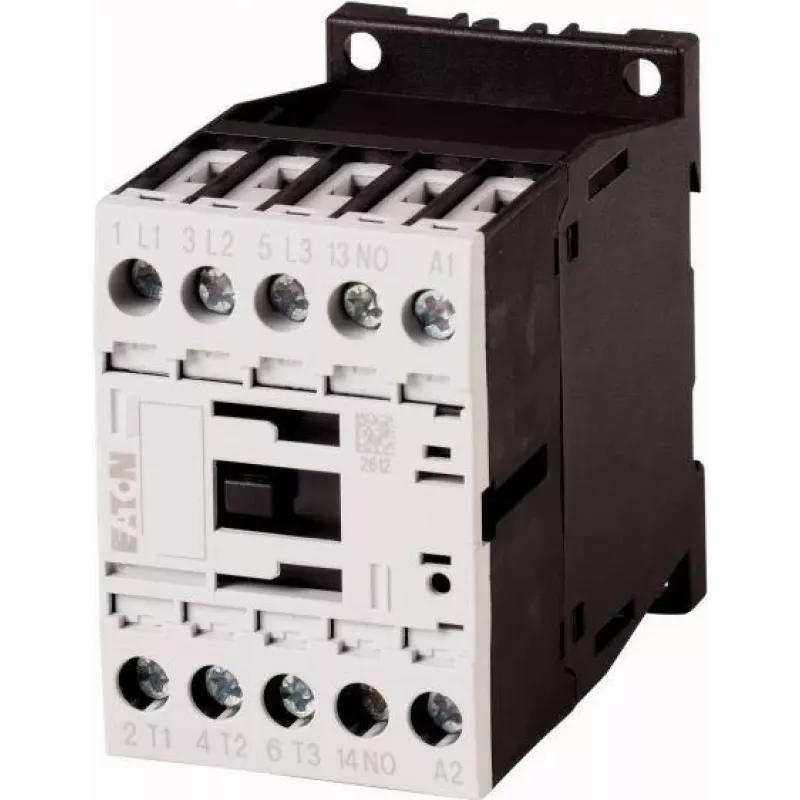

Eaton DILM12-10 24V 50Hz trīspolu jaudas kontaktors, 12 A, 5,5 kW, 1 NO palīgkontakts, IP20 276817

Ja jūsu vadības panelī trūkst uzticama risinājuma motoru ieslēgšanai, Eaton DILM12-10 trīspolu jaudas kontaktors nodrošina stabilu darbību pat intensīvā režīmā. Tas ir paredzēts 5,5 kW motoriem pie 400 V AC-3, un tā mehāniskā izturība sasniedz 10 miljonus darbības ciklu.

Kāpēc izvēlēties DILM12-10

• Augsta elektriskā izturība: 1,5 miljoni ciklu pie AC-3
• Plašs darba temperatūras diapazons: no -25 līdz +60 °C
• Kompakti izmēri: 45 mm platums, 68 mm augstums
• Skrūvju spailes drošam savienojumam
• 24 V AC spole pie 50 Hz – piemērota standarta vadības spriegumam

Tehniskā specifikācija

• Nominālā darba strāva (AC-3, 400 V): 12 A
• Nominālā darba jauda (AC-3, 400 V): 5,5 kW
• Nominālā darba strāva (AC-1, 400 V): 22 A
• Spoles spriegums: 24 V AC, 50 Hz
• Palīgkontakti: 1 NO
• Montāža: DIN sliede / skrūves
• Aizsardzības pakāpe: IP20
• Darba temperatūra: no -25 līdz +60 °C
• Mehāniskā izturība: 10 miljoni darbību
• Elektriskā izturība (AC-3): 1,5 miljoni darbību
• Savienojumu tips: skrūvju spailes

Kam piemērots

Šis kontaktors ir ideāls rūpniecisko iekārtu, sūkņu, ventilatoru un citu motoru vadībai, kur nepieciešama uzticama 3 polu komutācija. Pateicoties IP20 aizsardzībai, tas ir paredzēts uzstādīšanai slēgtos vadības skapjos.

Lietošanas piezīmes

Uzstādot, pārliecinieties, ka spoles spriegums atbilst 24 V AC 50 Hz. Izmantojiet DIN sliedes montāžu vai skrūvju stiprinājumu atbilstoši jūsu panelim. Pievienojiet motora vadus pie galvenajiem kontaktiem (L1, L2, L3, T1, T2, T3) un vadības ķēdi pie spoles (A1, A2). Papildu NO kontaktu var izmantot signālam vai bloķēšanai.

Padoms: regulāri pārbaudiet savienojumu stingrību un tīrību, lai nodrošinātu ilgmūžīgu darbību pat putekļainā vidē.
