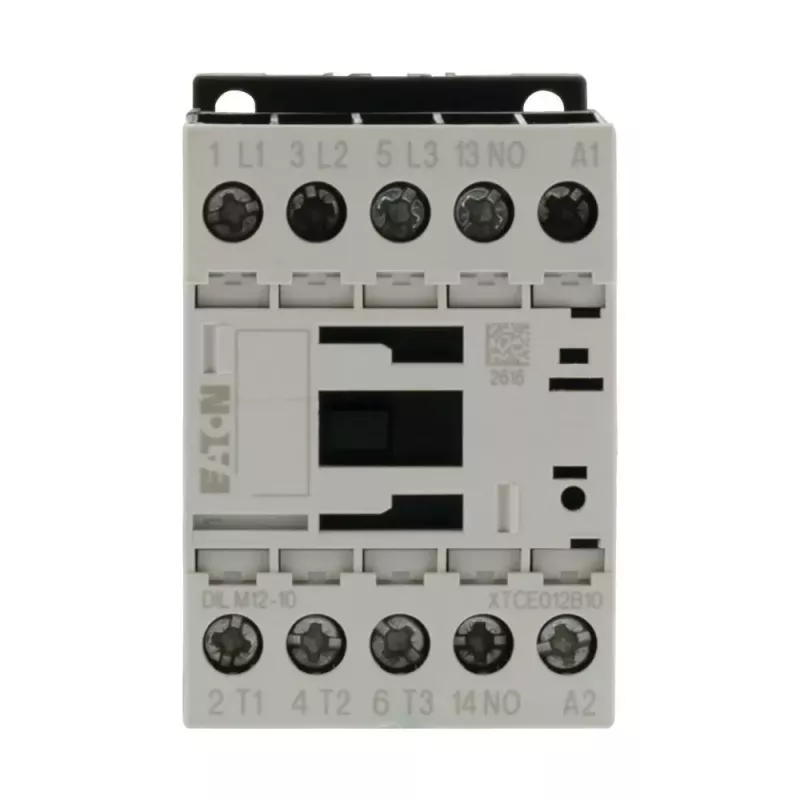

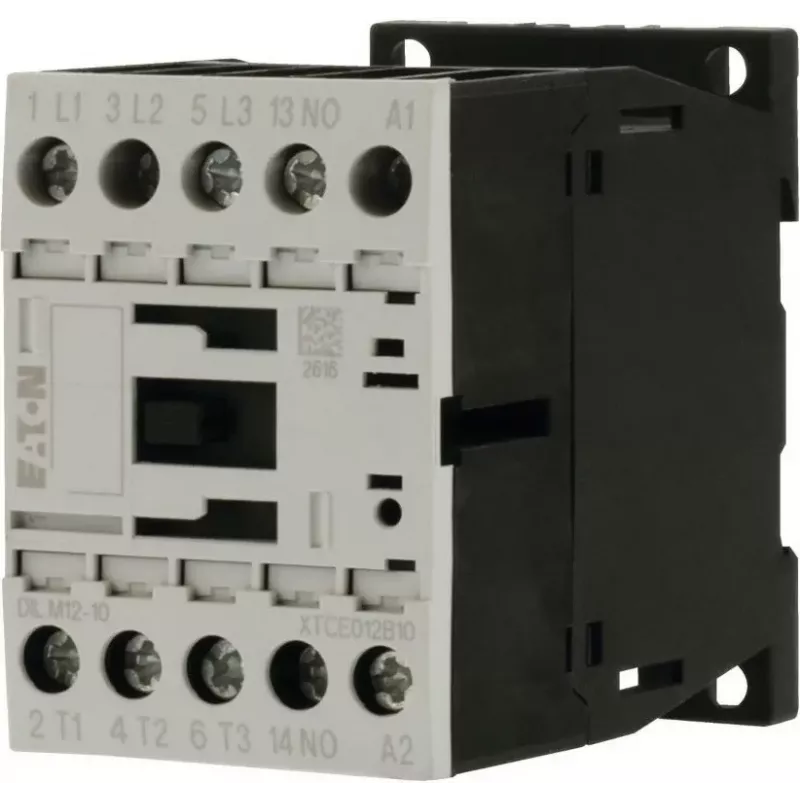

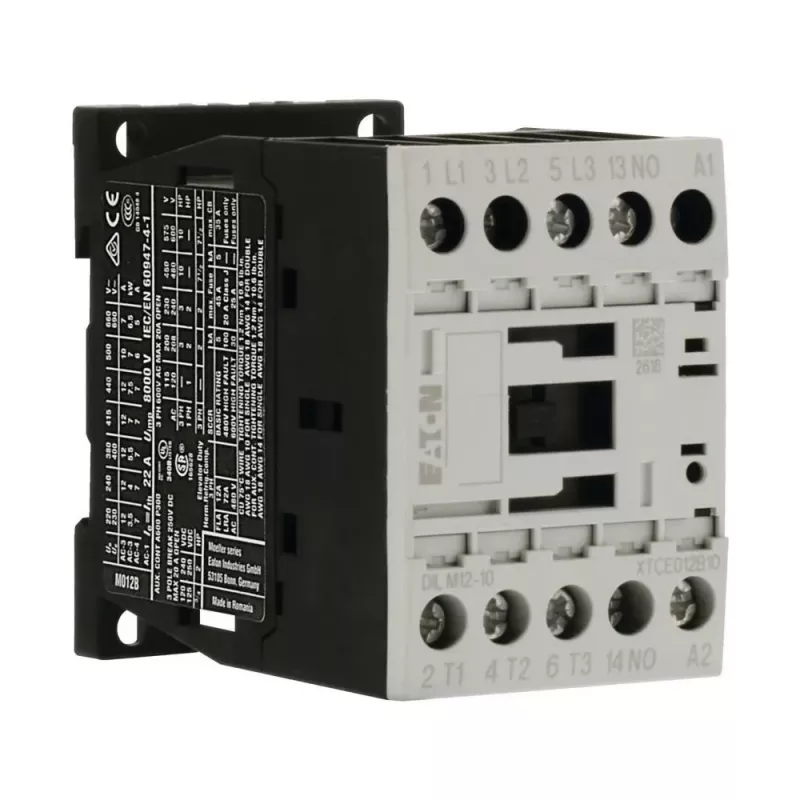

EATON DILM12-10 jaudas kontaktoris 24V 50/60Hz 3-polu 12A 1NO palīgkontakts 276834

EATON DILM12-10 ir kompakts jaudas kontaktoris, kas paredzēts motoru vadībai līdz 5,5 kW. Tas nodrošina uzticamu pārslēgšanu rūpnieciskās lietojumprogrammās, kur nepieciešama bieža darbība.

Galvenās priekšrocības

• Nominālā darba strāva 12 A (AC-3, 400 V)
• Spoles spriegums 24 V AC, 50/60 Hz
• 3 galvenie poli, 1 palīgkontakts (NO)
• Ilgs mehāniskais kalpošanas laiks: 10 miljoni darbību
• Montāža uz DIN sliedes vai ar skrūvēm

Ikdienas lietošanā

Šis kontaktoris ir izstrādāts biežai pārslēgšanai motoru vadības ķēdēs. Skrūvju spailes nodrošina drošu savienojumu, un kompaktais izmērs ietaupa vietu vadības panelos. Ierīce darbojas uzticami apkārtējās vides temperatūrā no -25 līdz +60 °C.

Pilna specifikācija

• Polu skaits: 3
• Galvenie kontakti: 3 NO
• Palīgkontakti: 1 NO
• Nominālā darba strāva (AC-3, 400 V): 12 A
• Nominālā darba jauda (AC-3, 400 V): 5,5 kW
• Spoles spriegums: 24 V AC, 50/60 Hz
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Montāža: DIN sliede / skrūves
• Spaiļu tips: skrūvju spailes
• Elektriskais kalpošanas laiks (AC-3): 1,5 miljoni darbību
• Mehāniskais kalpošanas laiks: 10 miljoni darbību
• Apkārtējās vides darba temperatūra: -25 līdz +60 °C
• Nominālā īsslēguma izturības strāva (Icw): 1000 A (1s)

Kam piemērots

Ideāli piemērots elektriķiem, rūpniecības uzņēmumiem un visiem, kas būvē vai remontē vadības panelus. Piemērots motoru vadībai, apgaismojuma sistēmām un citām jaudas komutācijas vajadzībām.

Kā lietot

Piestipriniet kontaktoru pie DIN sliedes vai ar skrūvēm. Pievienojiet spoles spailes 24 V AC barošanas avotam. Galvenos kontaktus izmantojiet slodzes ķēdē, bet palīgkontaktu – signāla vai bloķēšanas ķēdē. Pārliecinieties, ka vadi ir droši ievietoti skrūvju spailēs.

Padoms: vienmēr pārbaudiet, vai spoles spriegums atbilst jūsu vadības spriegumam. Regulāri pārbaudiet skrūvju savienojumu stingrību, lai izvairītos no pārkaršanas.
