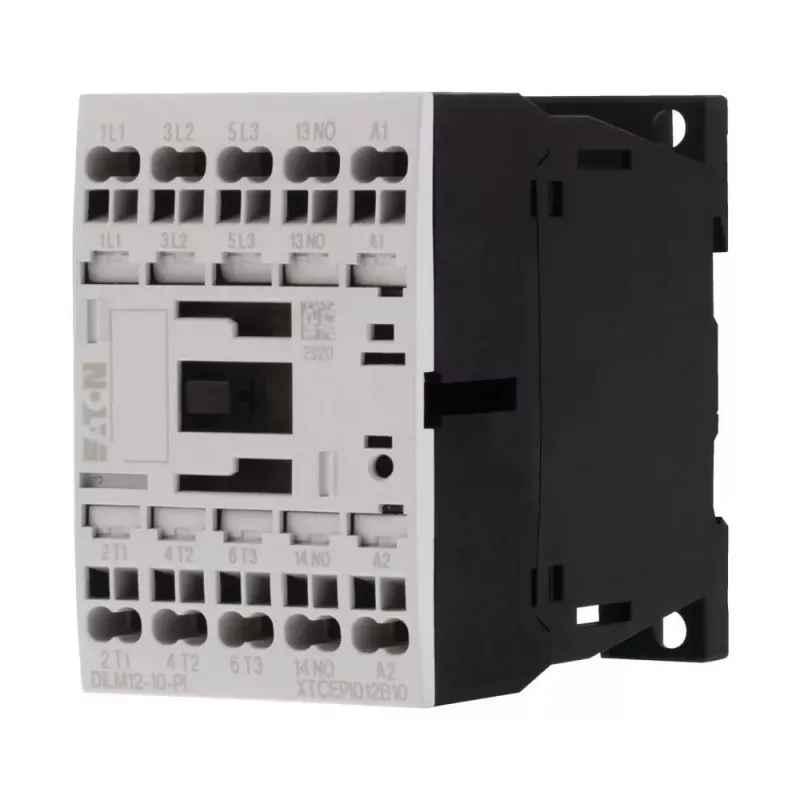

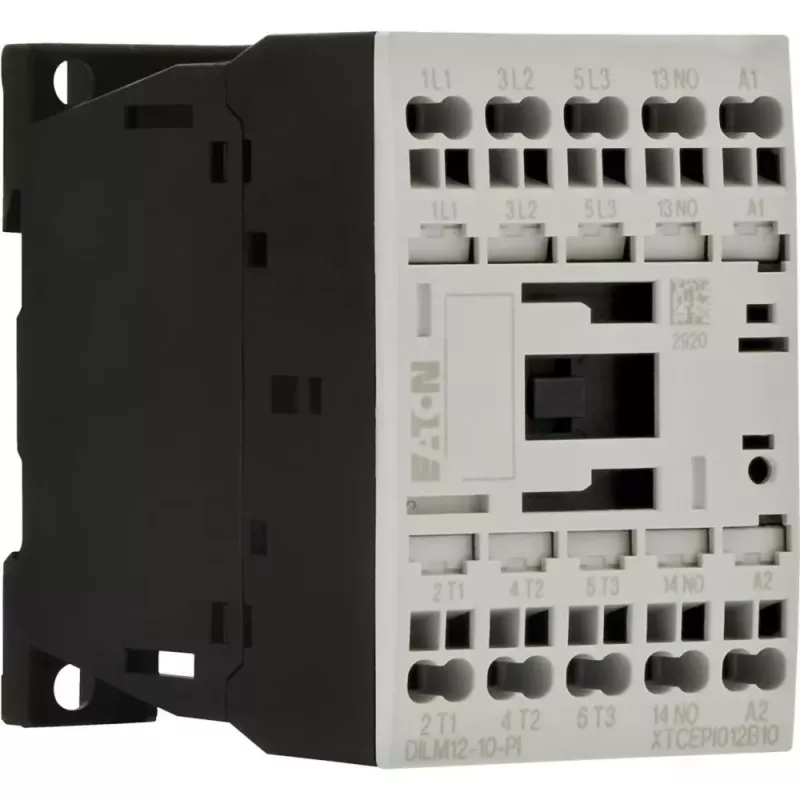

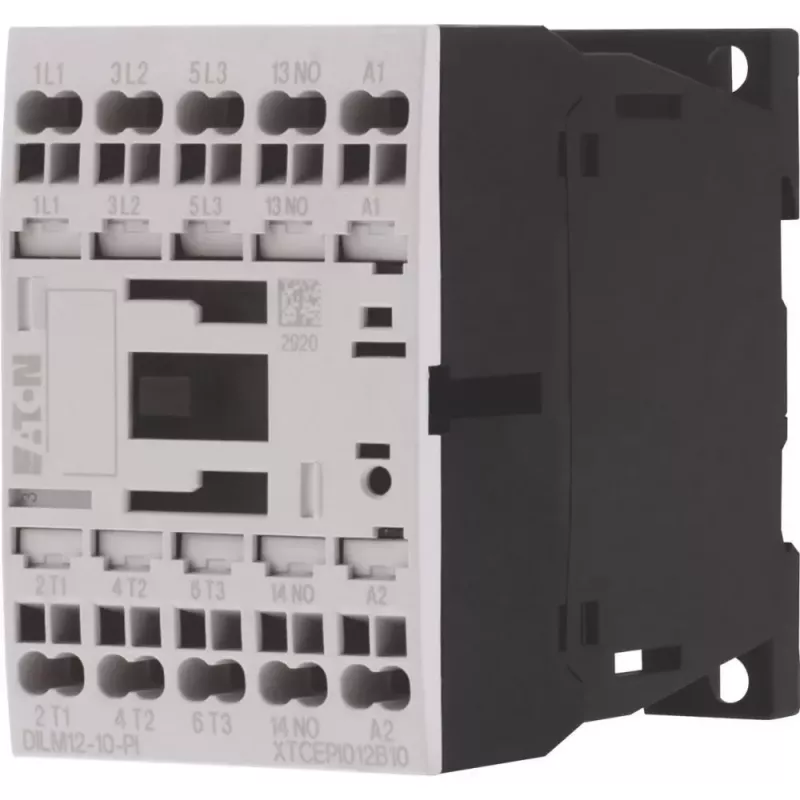

Eaton DILM12-10 kontakts, 3 polu, 12 A, 24 V AC spole 199243

Ja jūs projektējat vai uzturat industriālas iekārtas, kur nepieciešama uzticama trīsfāžu motoru vadība ar 24 V AC vadības signālu, Eaton DILM12-10 ir paredzēts tieši šim darbam. Šis kontakts ar trim normāli atvērtiem galvenajiem kontaktiem un vienu normāli atvērtu palīgkontaktu nodrošina drošu 5,5 kW motoru ieslēgšanu un izslēgšanu.

Priekšrocības

Kompaktā DILM12 konstrukcija ar skrūvju spailēm un montāžu uz DIN sliedes vai ar skrūvēm atvieglo uzstādīšanu gan jaunās sistēmās, gan nomaiņā. Augstā mehāniskā izturība – 10 miljoni darbību – un elektriskā izturība – 1,5 miljoni darbību pie AC-3 – nodrošina ilgu kalpošanas laiku pat intensīvā režīmā.

Piemērots

• Motoru vadībai rūpnieciskās iekārtās
• Apkures un apgaismojuma slodzēm līdz 22 A AC-1
• Vadības ķēdēm, kur nepieciešama 24 V AC spole

Galvenie tehniskie dati

• Polu skaits: 3
• Galvenie kontakti: 3 NO
• Palīgkontakti: 1 NO
• Spoles spriegums: 24 V AC, 50/60 Hz
• Nominālā darba strāva (AC-3, 400 V): 12 A
• Nominālā darba jauda (AC-3, 400 V): 5,5 kW
• Nominālā darba strāva (AC-1, 400 V): 22 A
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Aizsardzības pakāpe: IP20
• Montāža: DIN sliede vai skrūves
• Savienojumu tips: skrūvju spailes
• Standarti: IEC/EN 60947, VDE 0660, UL, CSA

Kā lietot

Pievienojiet 24 V AC vadības spriegumu spoles spailēm A1 un A2. Galvenos kontaktus 1L1/2T1, 3L2/4T2 un 5L3/6T3 izmantojiet trīsfāžu barošanas pārtraukšanai. Palīgkontaktu 13NO/14NO var izmantot signāla padevei vadības ķēdē, piemēram, statusa indikācijai vai bloķēšanai. Pārliecinieties, ka slodze nepārsniedz norādītos nominālos lielumus.

Ieteikumi

Uzstādot, ievērojiet spoles sprieguma polaritāti un pievienojiet vadības ķēdi atbilstoši shēmai. Regulāri pārbaudiet kontaktu stāvokli un savienojumu stingrību, lai nodrošinātu drošu darbību. Ieteicams izmantot arī atbilstošu aizsardzību pret pārspriegumu, ja vadības līnijas ir garas.
