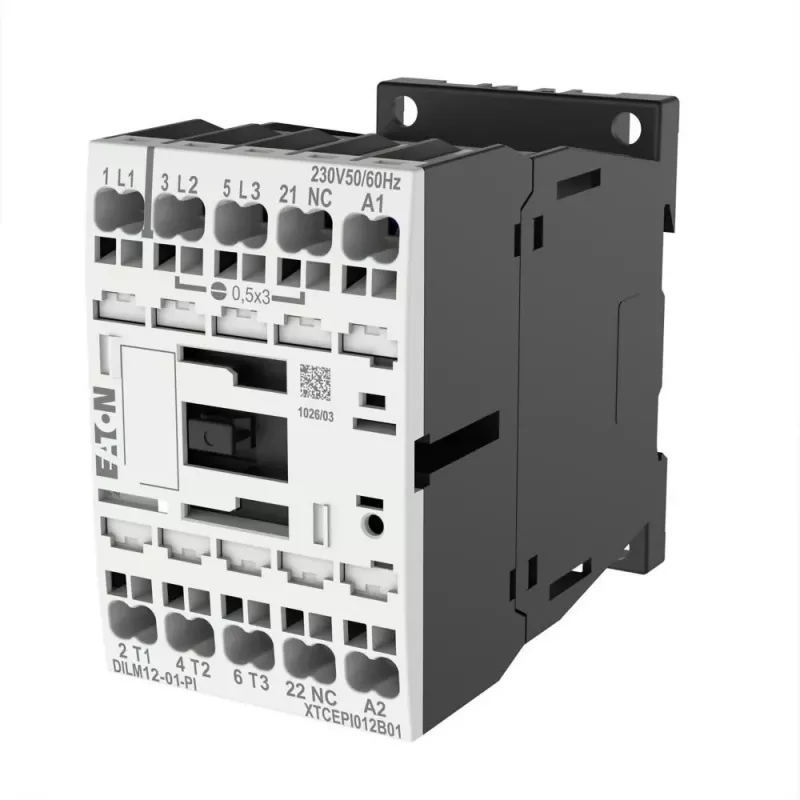

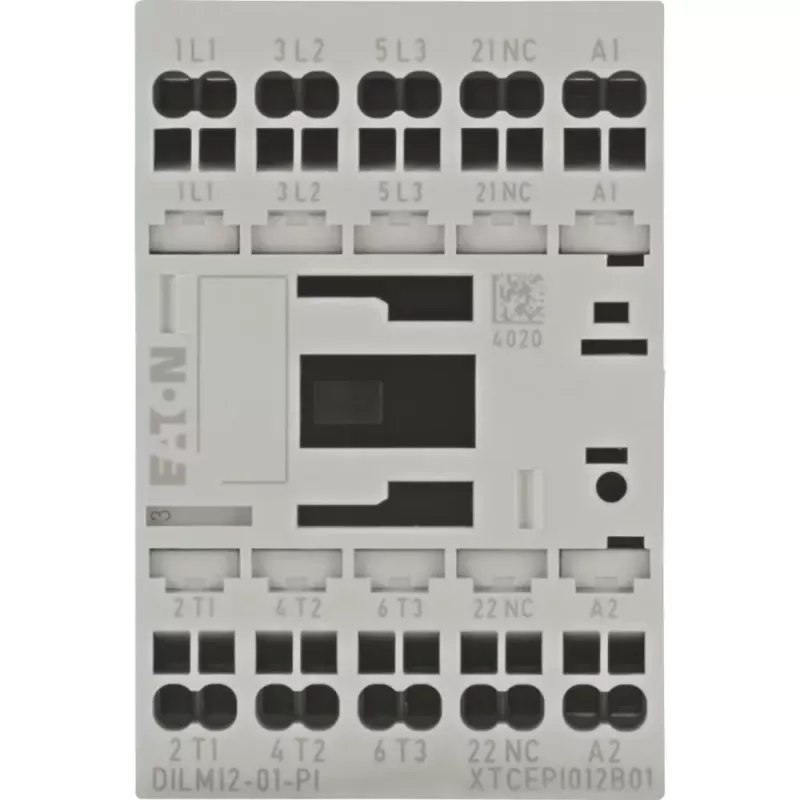

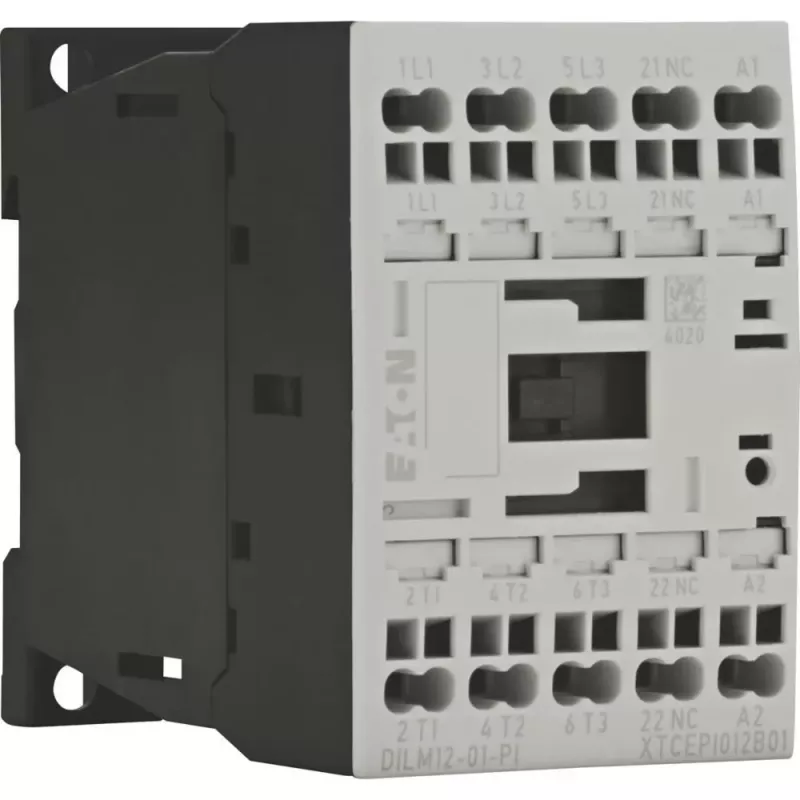

EATON DILM12-199244 3 polu jaudas kontaktors, 12 A, 230 V 50 Hz / 240 V 60 Hz spole, 1 NO palīgkontakts, skrūvju spailes

Kompaktais EATON DILM12-199244 kontaktors ar 12 A nominālo strāvu un 5,5 kW jaudu pie 400 V ir paredzēts trīsfāžu motoru komutācijai rūpnieciskās vadības sistēmās. Tā izturīgā konstrukcija un augstā mehāniskā noturība nodrošina uzticamu darbību pat prasīgos apstākļos.

Priekšrocības

Šis kontaktors piedāvā 3 galvenos polus un iebūvētu 1 NO palīgkontaktu, kas ļauj ērti signalizēt stāvokli vadības ķēdēs. Skrūvju spailes atvieglo drošu un vienkāršu vadu pievienošanu, savukārt DIN sliedes vai skrūvju montāža padara to piemērotu dažādiem uzstādīšanas veidiem. Pateicoties 690 V nominālajam izolācijas spriegumam un 6 kV impulsa izturības spriegumam, kontaktors ir piemērots arī prasīgām elektriskām sistēmām.

Kam piemērots

• Trīsfāžu motoru komutācijai līdz 5,5 kW (AC-3, 400 V)
• Rūpniecisko vadības panelu un motoru palaidēju komplektācijā
• Lietojumiem, kur nepieciešams 230 V 50 Hz vai 240 V 60 Hz spoles barošanas avots
• Montāžai uz DIN sliedes vai ar skrūvēm

Galvenās specifikācijas

• Galveno polu skaits: 3
• Nominālā darba strāva (AC-3, 400 V): 12 A
• Nominālā darba jauda (AC-3, 400 V): 5,5 kW
• Spoles spriegums: 230 V AC 50 Hz / 240 V AC 60 Hz
• Palīgkontakts: 1 NO
• Savienojumu tips: skrūvju spailes
• Montāža: DIN sliede vai skrūves
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Elektriskā kalpošanas ilgums (AC-3): 1,5 miljoni darbību
• Mehāniskais kalpošanas ilgums: 10 miljoni darbību
• Maksimālā komutācijas frekvence (AC-3): 3000 darbības stundā
• Jaudas zudumi uz polu: 1,1 W

Ieteikumi

Lai nodrošinātu drošu motoru komutāciju rūpnieciskā vidē, ieteicams šo kontaktoru kombinēt ar atbilstošu termisko pārslodzes releju un piemērotu korpusu, kas pasargā no putekļiem un nejaušas pieskaršanās.
