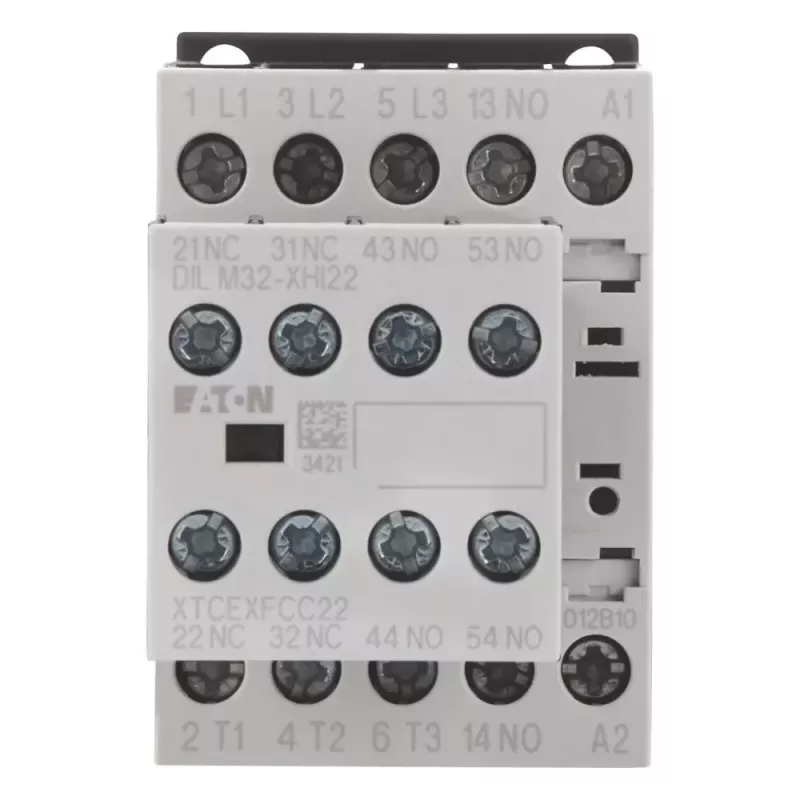

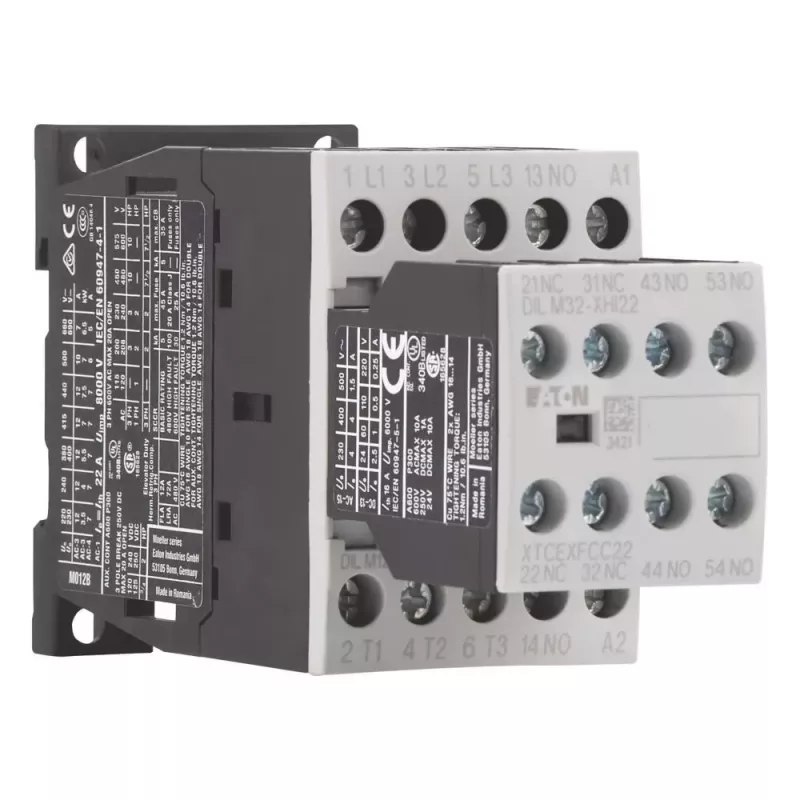

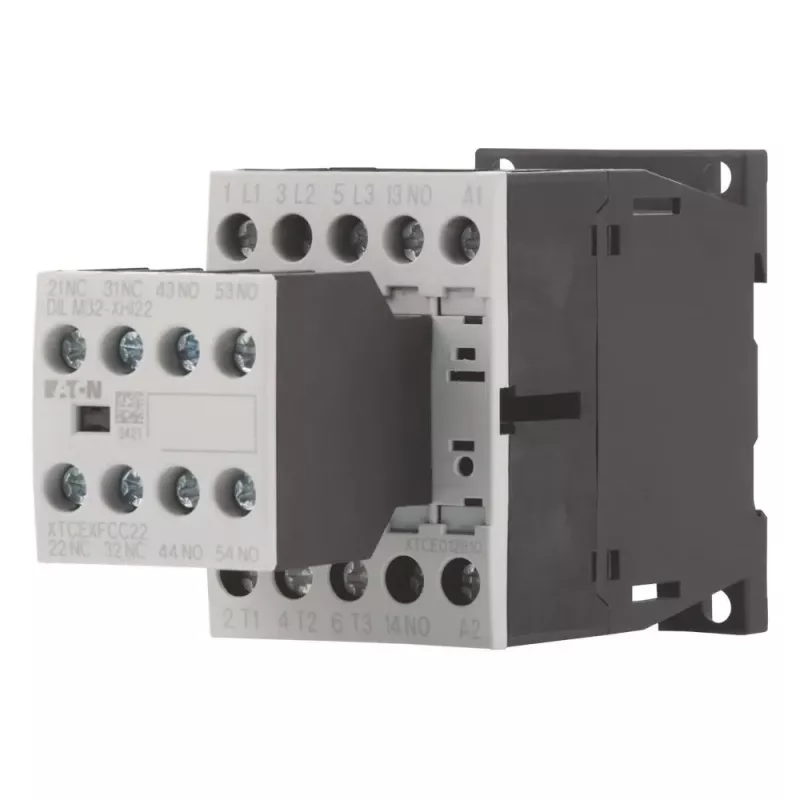

Eaton DILM12-32 230 jaudas kontaktors, 3 polu, 5,5 kW, 230 V AC spole 276935

Kad motoram jāieslēdzas un jāizslēdzas tūkstošiem reižu bez aizķeršanās, par to atbild jaudas kontaktors. Eaton DILM12-32 230 ir tieši šim darbam – 3 galvenie poli, 5,5 kW pie 400 V AC-3 un 230 V AC spole, kas darbojas ar standarta vadības spriegumu.

Priekšrocības

• Augsta mehāniskā izturība – 10 miljoni darbības ciklu
• Elektriskā izturība AC-3 režīmā – 1,5 miljoni ciklu
• Kompekts dizains – montāža uz 35 mm DIN sliedes vai ar skrūvēm
• Atbilst starptautiskajiem standartiem, tāpēc uzticams industriālajās vadības sistēmās
• 2NO + 2NC palīgkontakti ļauj veidot bloķēšanas un signalizācijas ķēdes

Kam piemērots

• Motoru palaišanai un apturēšanai industriālajās iekārtās
• Apkures, apgaismojuma un citu neinduktīvo slodžu komutācijai līdz 22 A (AC-1)
• Vadības ķēdēm, kur nepieciešami palīgkontakti bloķēšanai vai signalizācijai

Galvenie tehniskie dati

• Nominālā darba strāva (AC-3, 400 V): 12 A
• Nominālā darba jauda (AC-3, 400 V): 5,5 kW
• Vadības spoles spriegums: 230 V AC (50/60 Hz)
• Polu skaits: 3
• Palīgkontakti: 2 NO + 2 NC
• Nominālais izolācijas spriegums: 690 V
• Mehāniskā izturība: 10 miljoni darbību
• Elektriskā izturība (AC-3): 1,5 miljoni darbību

Kā lietot

Montējiet uz 35 mm DIN sliedes vai piestipriniet ar skrūvēm aizsargātā korpusā (IP20). Pievienojiet 230 V AC spoli vadības ķēdei, bet galvenos kontaktus – motoram vai citai slodzei. Pārbaudiet, vai slodzes strāva nepārsniedz 12 A AC-3 režīmā.

Īsslēguma aizsardzībai izmantojiet 25 A gG/gL drošinātāju. Pirms montāžas pārliecinieties, ka spole ir paredzēta 230 V AC, nevis 24 V DC.
