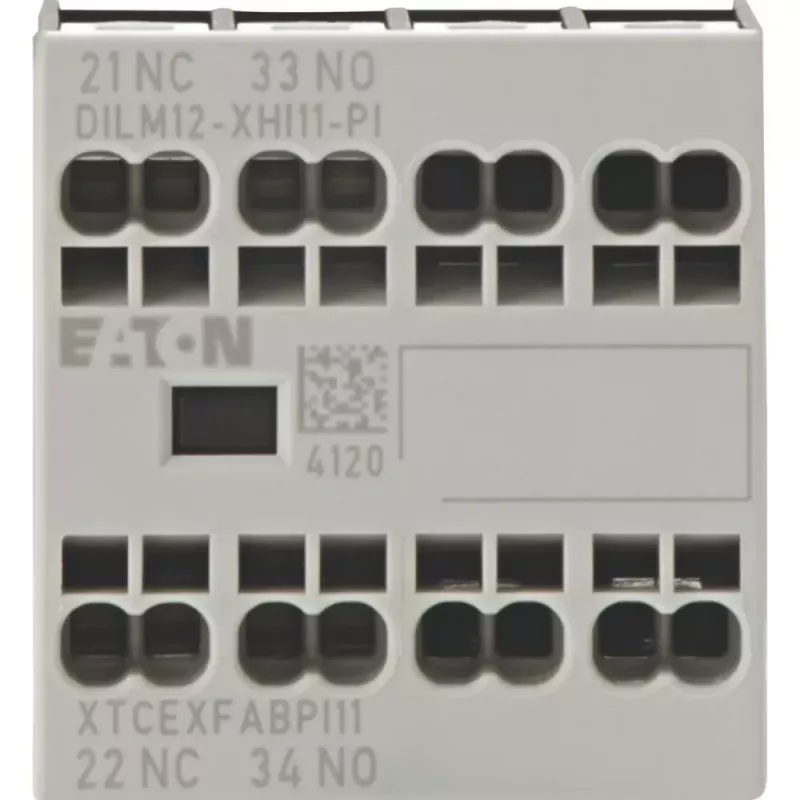

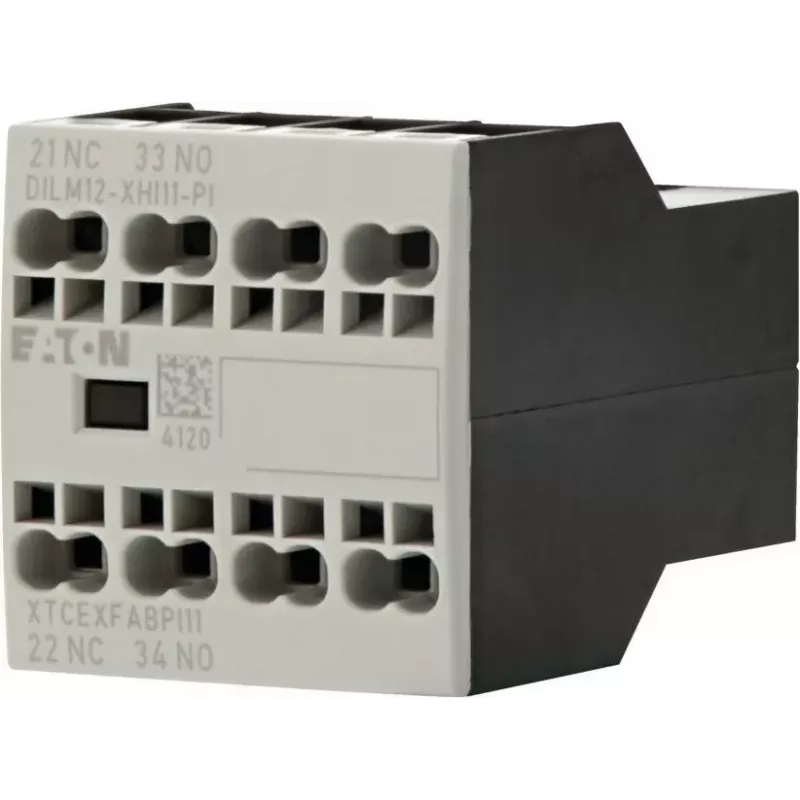

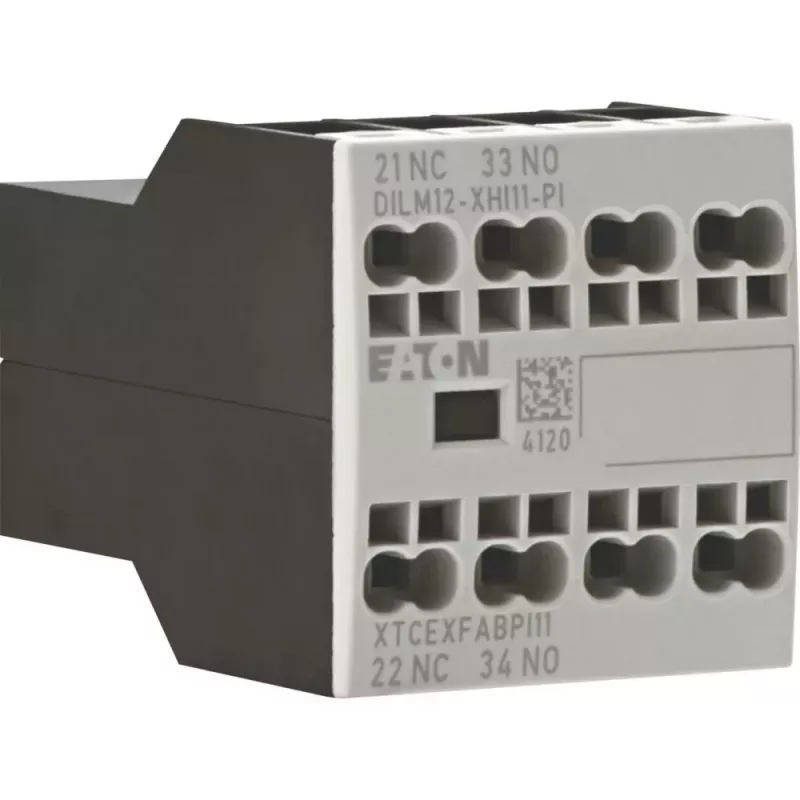

Eaton DILM12-XHI11 palīgkontaktu bloks, 1NO+1NC, priekšējā montāža, skrūvju spailes 199456

Elektrosadales skapju montētāji, mašīnu būvētāji un apkopes tehniķi, kas strādā ar Eaton DILM sērijas kontaktoriem, bieži saskaras ar nepieciešamību pēc papildu palīgkontaktiem vadības signāliem, bloķēšanai vai statusa atgriezeniskajai saitei. Eaton DILM12-XHI11 palīgkontaktu bloks pievieno vienu normāli atvērtu un vienu normāli aizvērtu kontaktu, paplašinot vadības iespējas, nemainot galveno ierīci.

Kam paredzēts

Šis bloks ir paredzēts profesionāļiem, kuri izmanto Eaton DILM kontaktorus un kuriem nepieciešami papildu palīgkontakti vadības ķēdēs. Tas ir piemērots gadījumiem, kad nepieciešams uzticams, priekšpusē montējams kontaktu bloks ar ātru uzstādīšanu bez instrumentiem.

Galvenās iezīmes

• 1 normāli atvērts (N/O) un 1 normāli aizvērts (N/C) kontakts
• Priekšējā montāža – vienkārša uzstādīšana uz Eaton DILM7 līdz DILM38 kontaktoriem
• Skrūvju spailes drošai savienošanai
• Nominālā darba strāva: 4 A pie AC-15, 230 V; 1 A pie DC-13, 24 V
• Nominālais izolācijas spriegums: 690 V
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Mehāniskā izturība: >10 miljoni darbību

Specifikācijas

• Kontaktu konfigurācija: 1 N/O + 1 N/C
• Montāžas veids: Priekšējā montāža
• Saderība: Eaton DILM7 līdz DILM38 kontaktori
• Spaiļu tips: Skrūvju spailes
• Nominālā darba strāva (AC-15, 230 V): 4 A
• Nominālā darba strāva (DC-13, 24 V): 1 A
• Nominālais izolācijas spriegums (Ui): 690 V
• Nominālais impulsa izturības spriegums (Uimp): 6 kV
• Aizsardzības pakāpe: IP20
• Darba temperatūras diapazons: -25 līdz +60 °C
• Standarti: IEC/EN 60947-5-1
• Savienojuma jauda (cieta/daudzdrātu): 1 x (0,75 - 2,5) mm², 2 x (0,75 - 2,5) mm²
• Īsslēguma aizsardzība: Drošinātājs gG/gL, 6 A
• Elektriskā izturība (AC-15): >1,5 miljoni darbību
• Mehāniskā izturība: >10 miljoni darbību
• Polu skaits: 2-polu
• Produktu sērija: DILM
• Funkcija: Palīgkontaktu bloks

Padomi

Pirms pasūtīšanas pārbaudiet kontaktora modeli, lai nodrošinātu saderību. Bloks tiek montēts kontaktora priekšpusē bez instrumentiem, kas vienkāršo uzstādīšanu un modernizāciju. Izmantojiet atbilstošu drošinātāju, kā norādīts, lai aizsargātu kontaktus.

Padoms: uzstādot bloku, pārliecinieties, ka kontaktors ir atslēgts no barošanas avota. Pēc montāžas pārbaudiet kontaktu darbību, veicot testa ieslēgšanu.
