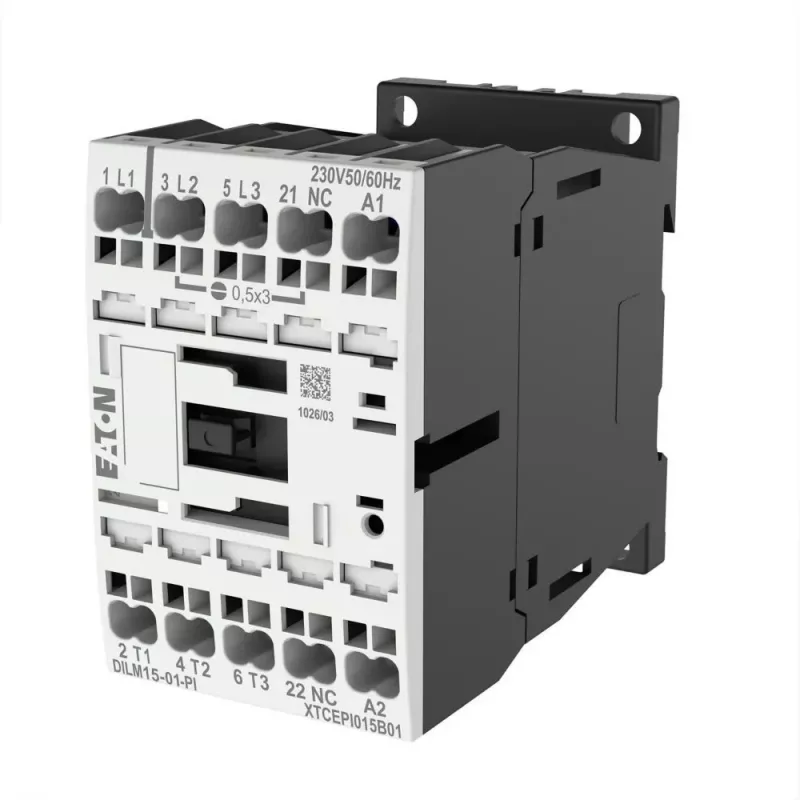

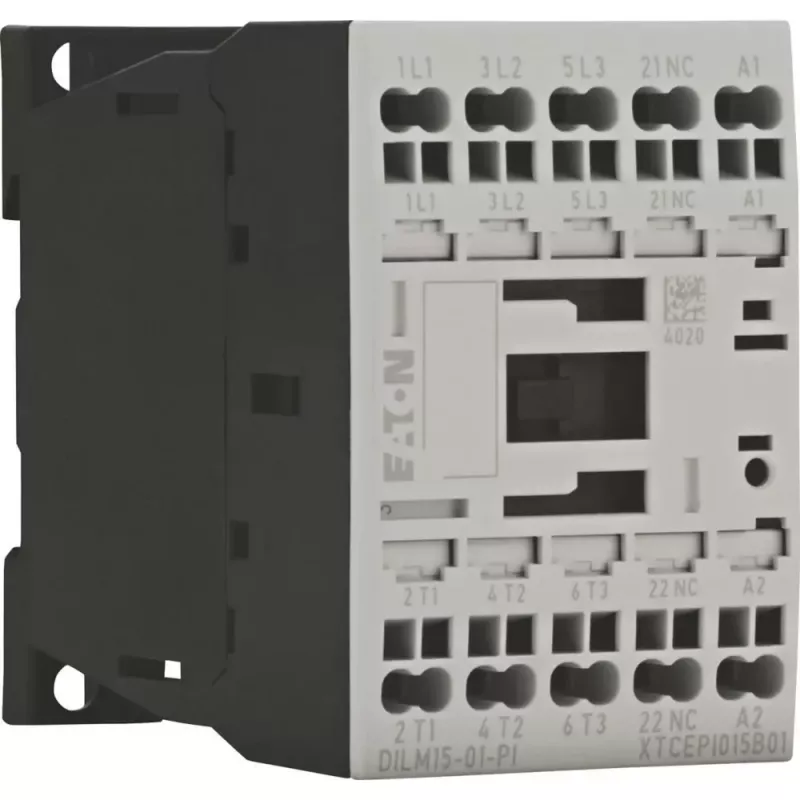

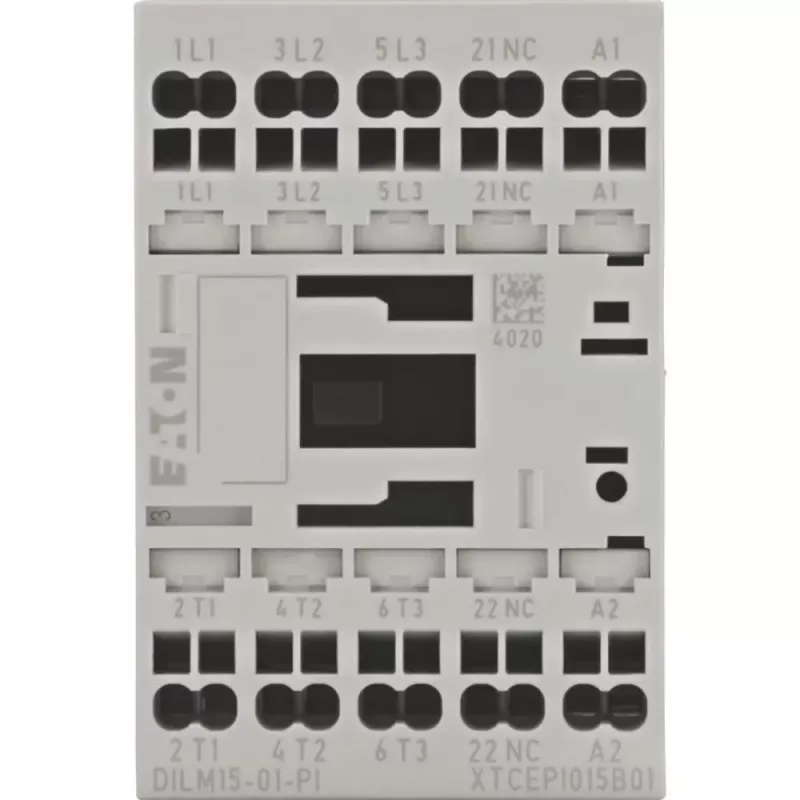

EATON DILM15-01(230V50HZ,240V60HZ)-PI jaudas kontaktors 199254

EATON DILM15-01(230V50HZ,240V60HZ)-PI ir kompakts trīspolu jaudas kontaktors, kas paredzēts trīsfāžu motoru pārslēgšanai līdz 7,5 kW jaudai pie 400 V. Tā spole darbojas ar 230 V 50 Hz vai 240 V 60 Hz, nodrošinot elastīgu pielietojumu dažādos barošanas tīklos.

Galvenās priekšrocības

• Augsta pārslēgšanas jauda: 15 A AC-3 (400 V) un 32 A AC-1 (400 V).
• Iebūvēti palīgkontakti 1 NO + 1 NC vienkāršo vadības ķēžu montāžu.
• Ilgs mehāniskais kalpošanas laiks – līdz 10 miljoniem darbību.
• Elektriskā izturība: 1,5 miljoni darbību pie AC-3, 400 V, 7,5 kW.
• Universāla montāža: 35 mm DIN sliedes vai skrūvju stiprinājums.
• Skrūvju spailes pieņem gan viendzīslu, gan daudzdzīslu vadus.

Kam piemērots

Šis kontaktors ir ideāls industriālo iekārtu motoru iedarbināšanai un apturēšanai, apkures un apgaismojuma slodžu pārslēgšanai, kā arī vadības paneļu un sadales iekārtu komplektēšanai. Pateicoties plašajam darba temperatūras diapazonam no -25 °C līdz +60 °C, tas ir piemērots arī sarežģītiem vides apstākļiem.

Tehniskā specifikācija

• Nominālā darba strāva AC-3 (400 V): 15 A
• Nominālā darba strāva AC-1 (400 V): 32 A
• Nominālā darba jauda AC-3 (400 V): 7,5 kW
• Spoles spriegums: 230 V AC 50 Hz / 240 V AC 60 Hz
• Polu skaits: 3
• Iebūvētie palīgkontakti: 1 NO + 1 NC
• Nominālais izolācijas spriegums: 690 V
• Nominālais impulsa izturības spriegums: 6 kV
• Mehāniskā izturība: 10 miljoni darbību
• Elektriskā izturība (AC-3, 400 V, 7,5 kW): 1,5 miljoni darbību
• Darba temperatūra: -25 °C līdz +60 °C
• Montāža: DIN sliede vai skrūves
• Spailes: skrūvju

Kā lietot

Piemontējiet kontaktoru uz 35 mm DIN sliedes vai piestipriniet ar skrūvēm. Pievienojiet barošanas vadus atbilstoši spoles spriegumam (230 V 50 Hz vai 240 V 60 Hz). Savienojiet motora vadus ar galvenajiem kontaktiem un izmantojiet palīgkontaktus vadības signāliem. Pārliecinieties, ka vadi ir droši iespiesti skrūvju spailēs.

Padoms: pirms montāžas vienmēr pārbaudiet, vai spoles spriegums atbilst jūsu tīkla spriegumam. Lai nodrošinātu ilgmūžību, regulāri pārbaudiet skrūvju savienojumu pievilkumu un notīriet kontaktus no putekļiem.
